Гидрораспределитель (2/4) <без навесное оборудование секция> — HITACHI EX55UR

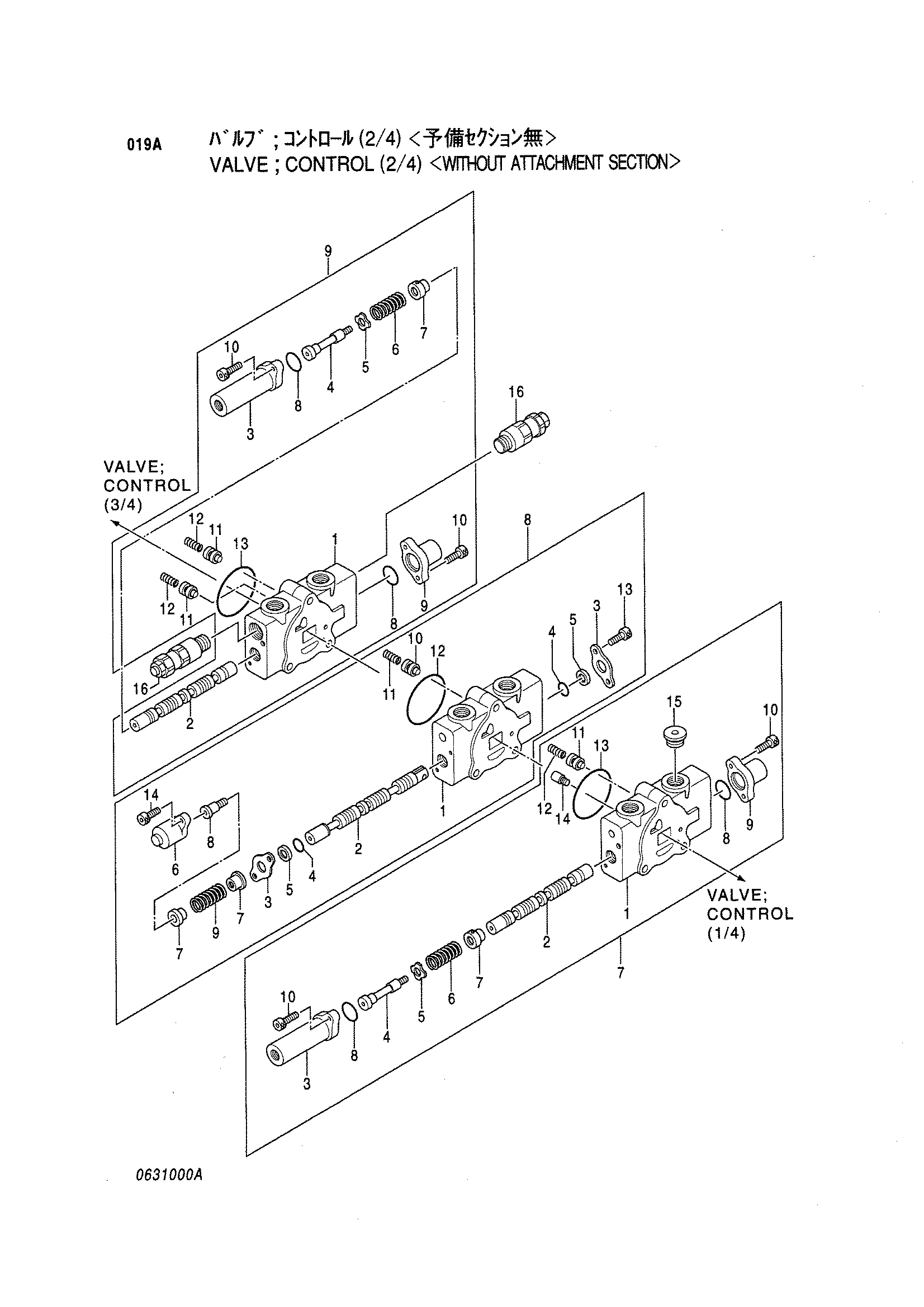

Заводская схема «Гидрораспределитель (2/4) <без навесное оборудование секция>» для HITACHI EX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4310051 | Гидрораспределитель | 1 | |
| 7 | 0631001 | Споол-сектион | 1 |
| 7-3 | 0735806 | Колпачок | 1 |
| 7-4 | 0630911 | Концевой золотник | 1 |
| 7-5 | 0332904 | Седло пружины | 1 |
| 7-6 | 0630912 | Пружина | 1 |
| 7-7 | 0630913 | Седло пружины | 1 |
| 7-8 | 0630914 | Уплотнительное кольцо | 2 |
| 7-9 | 0735808 | Колпачок | 1 |
| 7-10 | 0630907 | Болт с внутренним шестигранником | 4 |
| 7-11 | 0103012 | Тарельчатый клапан | 1 |
| 7-12 | 0103013 | Пружина | 1 |
| 7-13 | A810065 | Уплотнительное кольцо | 1 |
| 7-14 | 0631002 | Тарельчатый клапан | 1 |
| 7-15 | 0413601 | Пробка в сборе | 1 |
| 8 | 0631003 | Споол-сектион | 1 |
| 8-3 | 0103007 | Пластина | 2 |
| 8-4 | 0187503 | Уплотнительное кольцо | 2 |
| 8-5 | 4038963 | Стеклоочиститель | 2 |
| 8-6 | 0103008 | Колпачок | 1 |
| 8-7 | 0103009 | Сиденье | 2 |
| 8-8 | 0103010 | Винт | 1 |
| 8-9 | 0630905 | Пружина | 1 |
| 8-10 | 0103012 | Тарельчатый клапан | 1 |
| 8-11 | 0103013 | Пружина | 1 |
| 8-12 | A810065 | Уплотнительное кольцо | 1 |
| 8-13 | 0125112 | Винт | 2 |
| 8-14 | 0630907 | Болт с внутренним шестигранником | 2 |
| 9 | 0631004 | Споол-сектион | 1 |
| 9-3 | 0735806 | Колпачок | 1 |
| 9-4 | 0630911 | Концевой золотник | 1 |
| 9-5 | 0332904 | Седло пружины | 1 |
| 9-6 | 0630912 | Пружина | 1 |
| 9-7 | 0630913 | Седло пружины | 1 |
| 9-8 | 0630914 | Уплотнительное кольцо | 2 |
| 9-9 | 0735808 | Колпачок | 1 |
| 9-10 | 0630907 | Болт с внутренним шестигранником | 4 |
| 9-11 | 0631005 | Тарельчатый клапан | 2 |
| 9-12 | 0103013 | Пружина | 2 |
| 9-13 | A810065 | Уплотнительное кольцо | 1 |
| 16 | 4345966 | Предохранительный клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
