Электрооборудование (управление короб) — HITACHI EX55UR

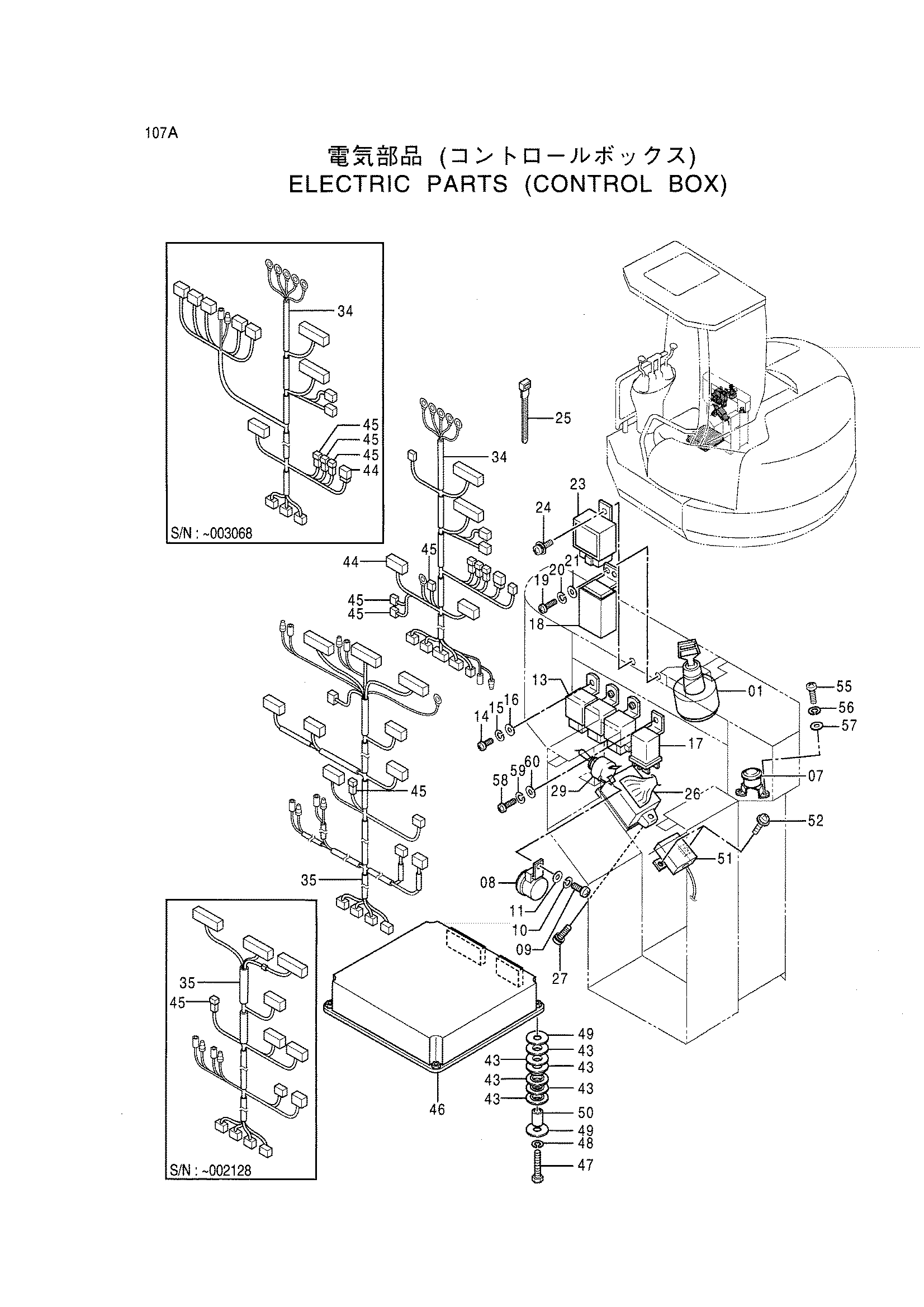

Заводская схема «Электрооборудование (управление короб)» для HITACHI EX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | 4279591 | Зуммер | 1 |
| 08 | 4330649 | Зуммер | 1 |
| 09 | J691612 | Винт | 1 |
| 10 | J252106 | Пружинная шайба | 1 |
| 11 | J253106 | Плоская шайба | 1 |
| 13 | 4288452 | Реле | 3 |
| 14 | J691610 | Винт | 3 |
| 15 | J252106 | Пружинная шайба | 3 |
| 16 | J253106 | Плоская шайба | 3 |
| 17 | 4330652 | Реле | 1 |
| 18 | 4251400 | Реле | 1 |
| 19 | J691610 | Винт | 1 |
| 20 | J252106 | Пружинная шайба | 1 |
| 21 | J253106 | Плоская шайба | 1 |
| 23 | 4254377 | Блок таймер | 1 |
| 24 | J680620 | Винт с шайбой | 1 |
| 25 | 4055312 | Ленточный зажим | 1 |
| 26 | 4325637 | Короб предохранитель | 1 |
| 27 | J680625 | Винт с шайбой | 2 |
| 29 | 4330640 | Выключатель | 1 |
| 34 | 4330635 | Жгут проводов | 1 |
| 34 | 1025392 | Жгут проводов | 1 |
| 35 | 4330636 | Жгут проводов | 1 |
| 35 | 1023904 | Жгут проводов | 1 |
| 43 | 4338223 | Резиновая прокладка | 24 |
| 44 | 4281141 | Блок диоде | 1 |
| 45 | 4192489 | Диод | 4 |
| 46 | 4325406 замена: 4346045 | Контроллер | 1 |
| 46 | 4346045 замена: 4379802 | Контроллер | 1 |
| 46 | 4379802 | Контроллер | 1 |
| 46 | 4356609 замена: 4380175 | Контроллер | 1 |
| 46 | 4380175 | Контроллер | 1 |
| 47 | J960640 | Болт | 4 |
| 48 | J252106 | Пружинная шайба | 4 |
| 49 | 4340301 | Шайба | 8 |
| 50 | 4309665 | Проставка | 4 |
| 51 | 4361706 | Таймер | 1 |
| 52 | J680614 | Винт с шайбой | 2 |
| 55 | J691612 | Винт | 2 |
| 56 | J252106 | Пружинная шайба | 2 |
| 57 | J253106 | Плоская шайба | 2 |
| 58 | J691610 | Винт | 1 |
| 59 | J252106 | Пружинная шайба | 1 |
| 60 | J253106 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
