Гидролинии рабочего оборудования <моноблочный стрела> — HITACHI EX55UR

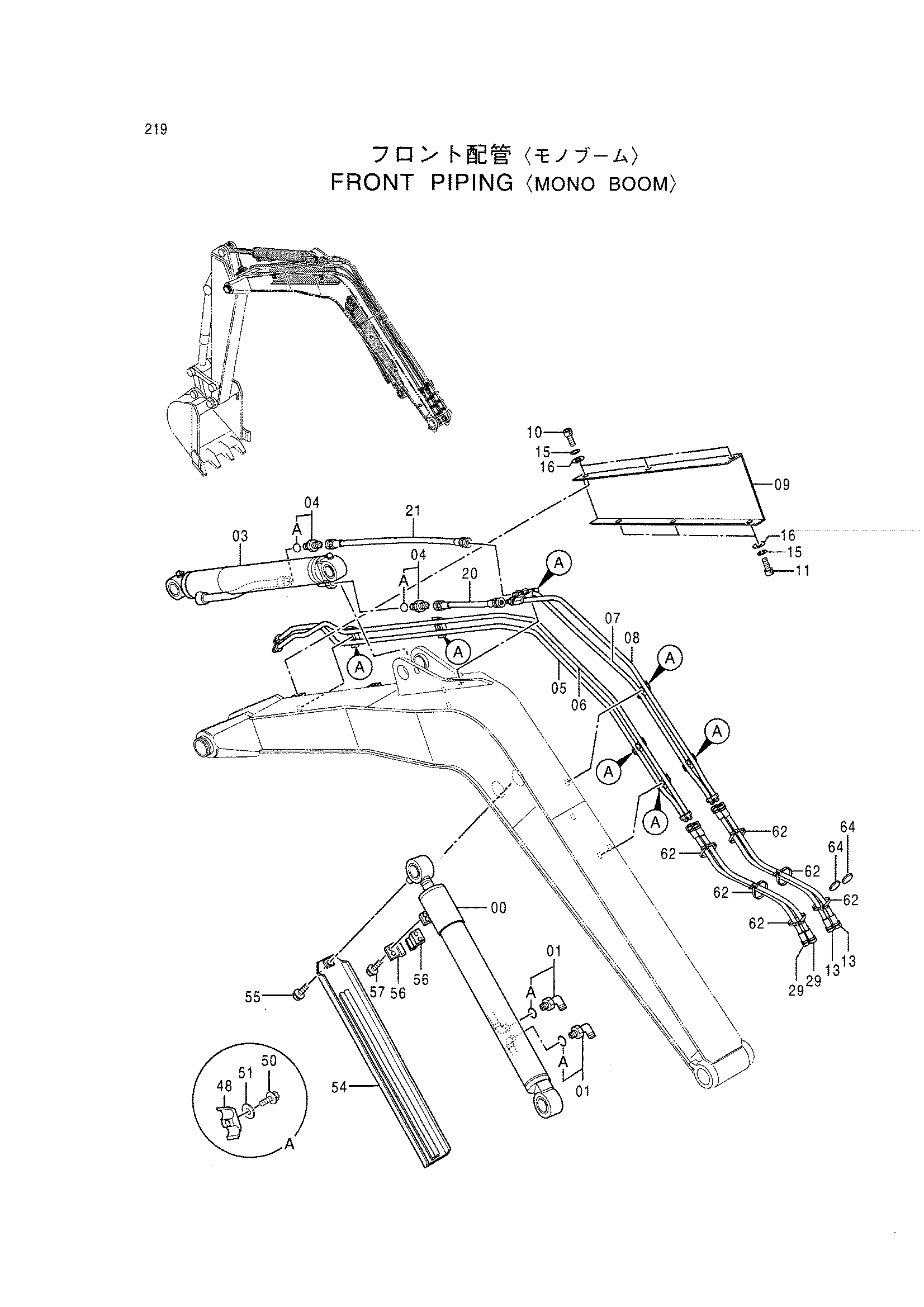

Заводская схема «Гидролинии рабочего оборудования <моноблочный стрела>» для HITACHI EX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4316316 | Гидроцилиндр стрелы | 1 |
| 01 | 4154672 | Угловой штуцер | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4354167 | Гидроцилиндр рукояти | 1 |
| 04 | 4210361 | Адаптер | 2 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 8063303 | Трубка | 1 |
| 06 | 8063304 | Трубка | 1 |
| 07 | 8063300 | Трубка | 1 |
| 08 | 8063301 | Трубка | 1 |
| 09 | 3073569 | Крышка | 1 |
| 10 | J771016 | Болт с внутренним шестигранником | 3 |
| 11 | J771020 | Болт с внутренним шестигранником | 3 |
| 13 | 4331054 | Шланг | 2 |
| 15 | J252210 | Пружинная шайба | 6 |
| 16 | J253110 | Плоская шайба | 6 |
| 20 | 4357480 | Шланг | 1 |
| 21 | 4357481 | Шланг | 1 |
| 29 | 4304823 | Шланг | 2 |
| 48 | 4354753 | Хомут трубки | 7 |
| 50 | J041050 замена: J051050 | Болт с шайбой | 7 |
| 50 | J051050 | Болт с шайбой | 7 |
| 51 | J254010 | Шайба | 7 |
| 54 | 8057943 | Крышка | 1 |
| 55 | J041025 | Болт с шайбой | 1 |
| 56 | 4275521 | Пластина | 2 |
| 57 | J080816 | Болт с шайбой | 4 |
| 62 | 4055312 | Ленточный зажим | 6 |
| 64 | 4087559 | Информационная табличка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
