Опора — HITACHI EX55UR

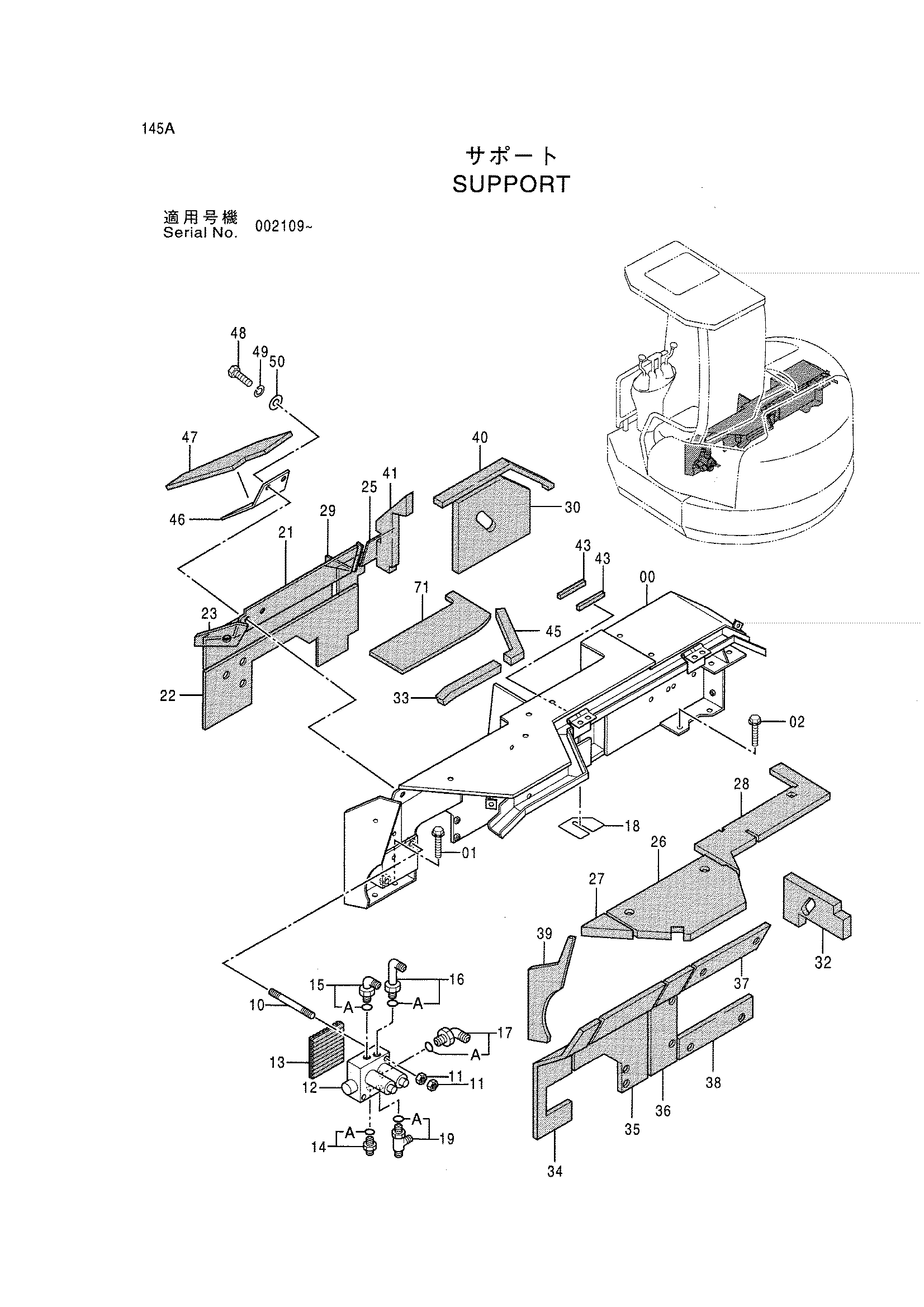

Заводская схема «Опора» для HITACHI EX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5005298	Опора	1
01	J051240	Болт с шайбой	5
02	J051255	Болт с шайбой	1
10	4371932	Болт шпилька	2
11	4371873	Гайка	4
12	4366257	Электромагнитный клапан	1
13	4344698	Резиновая прокладка	1
14	4200466	Адаптер	1
14A	4509180	Уплотнительное кольцо	1
15	4156434	Угловой штуцер	1
15A	957366	Уплотнительное кольцо	1
16	4279119	Угловой штуцер	1
16A	957366	Уплотнительное кольцо	1
17	4154671	Угловой штуцер	1
17A	4509180	Уплотнительное кольцо	1
18	4349154	Регулировочная шайба 0.3	2
19	4239712	Тройник	1
19A	957366	Уплотнительное кольцо	1
21	4332788	Резиновая прокладка	1
22	4332789	Резиновая прокладка	1
23	4332790	Резиновая прокладка	1
25	4332792	Резиновая прокладка	1
26	4359780	Резиновая прокладка	1
27	4359781	Резиновая прокладка	1
28	4331274	Резиновая прокладка	1
29	4333388	Резиновая прокладка	1
30	4331958	Резиновая прокладка	1
32	4331267	Резиновая прокладка	1
33	4349390	Резиновая прокладка	1
34	4382370	Резиновая прокладка	1
35	4359783	Резиновая прокладка	1
36	4359784	Резиновая прокладка	1
37	4331272	Резиновая прокладка	1
38	4331288	Резиновая прокладка	1
39	4359785	Резиновая прокладка	1
40	4331949	Резиновая прокладка	1
41	4333279	Резиновая прокладка	1
43	4342097	Резиновая прокладка	2
45	4349881	Резиновая прокладка	1
46	3072441	Кронштейн	1
47	4350004	Резиновая прокладка	1
48	J691616	Винт	2
49	J252106	Пружинная шайба	2
50	J253106	Плоская шайба	2
58	4373915	Уплотнитель	1
59	4373916	Уплотнитель	1
71	4332787	Резиновая прокладка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
