Рычаг тяга — HITACHI EX55UR

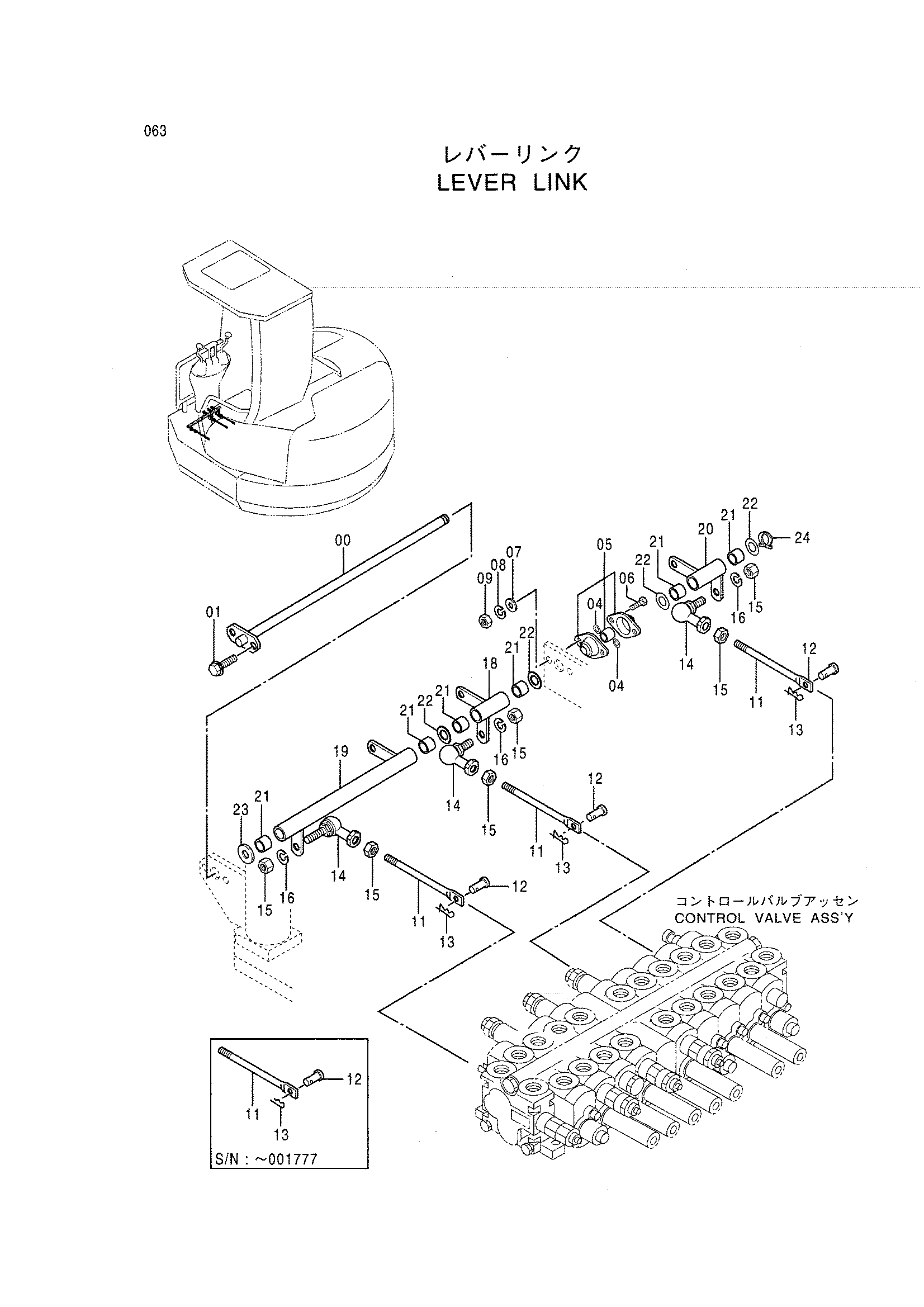

Заводская схема «Рычаг тяга» для HITACHI EX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9741670 | Палец | 1 |
| 01 | J080820 | Болт с шайбой | 2 |
| 04 | 4303551 | Плоская шайба | 2 |
| 05 | 4279609 | Подшипник блок | 1 |
| 06 | J960620 | Болт | 2 |
| 07 | J253106 | Плоская шайба | 2 |
| 08 | J252106 | Пружинная шайба | 2 |
| 09 | J231106 | Гайка | 2 |
| 11 | 4292409 | Шток | 3 |
| 12 | 4279607 | Палец | 3 |
| 13 | 4022695 замена: 4365839 | Стопорный палец | 3 |
| 13 | 4365839 | Стопорный палец | 3 |
| 14 | 4287792 | Шарнир | 3 |
| 15 | J231108 | Гайка | 6 |
| 16 | J252108 | Пружинная шайба | 3 |
| 18 | 9741669 | Тяга | 1 |
| 19 | 9741668 | Тяга | 1 |
| 20 | 9741673 | Тяга | 1 |
| 21 | 4280300 | Втулка | 6 |
| 22 | 4289754 | Регулировочная шайба | 4 |
| 23 | J254016 | Шайба | 1 |
| 24 | 991337 | Стопорное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
