Гидромотор (2/3) — HITACHI EX55UR

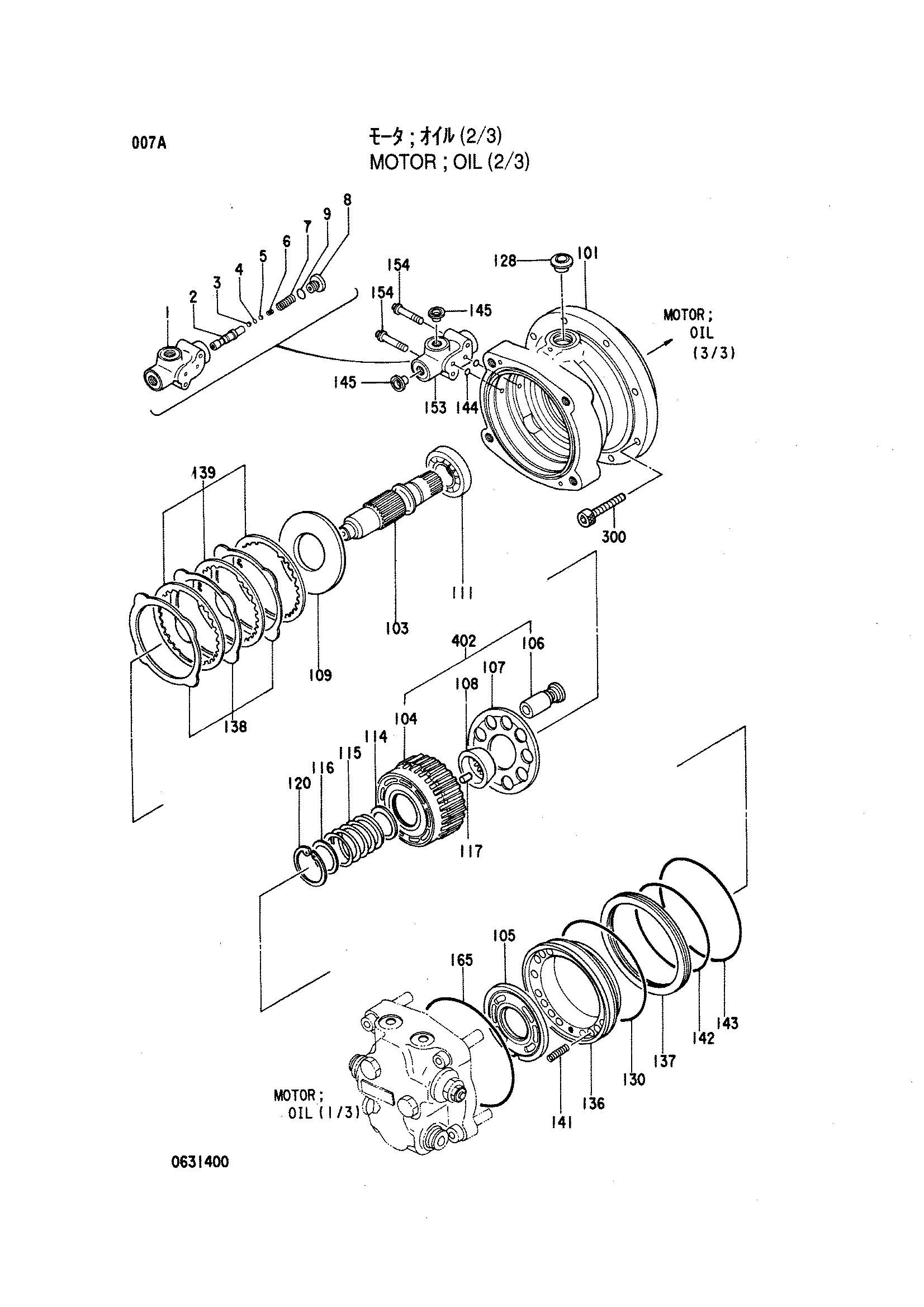

Заводская схема «Гидромотор (2/3)» для HITACHI EX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4310047 | Гидромотор | 1 | |
| 101 | 0631401 | Корпус | 1 |
| 103 | 0631402 | Вал | 1 |
| 105 | 0397914 | Пластина клапан | 1 |
| 107 | 0397909 | Пластина | 1 |
| 108 | 0397908 | Держатель | 1 |
| 109 | 0631403 | Упорная пластина | 1 |
| 111 | 0631404 | Шариковый подшипник | 1 |
| 114 | 0397905 | Втулка | 1 |
| 115 | 0397906 | Пружина | 1 |
| 116 | 0396813 | Шайба | 1 |
| 117 | 0397907 | Палец | 3 |
| 120 | 0396815 | Стопорное кольцо | 1 |
| 130 | A811120 | Уплотнительное кольцо | 1 |
| 136 | 0631405 | Поршень | 1 |
| 137 | 0631406 | Втулка | 1 |
| 138 | 0631407 | Пластина фрикционный | 3 |
| 139 | 0631408 | Пластина диск | 3 |
| 141 | 0631409 | Пружина | 22 |
| 142 | A811105 | Уплотнительное кольцо | 1 |
| 143 | A811115 | Уплотнительное кольцо | 1 |
| 144 | 4506407 | Уплотнительное кольцо | 2 |
| 153 | 0631410 | Клапан в сборе | 1 |
| 153- | 0311326 | Фильтр | 1 |
| 153- | 0444215 | Шайба | 5 |
| 153- | 0631411 | Дроссель | 4 |
| 153- | 0444217 | Дроссель | 1 |
| 153- | 0602701 | Пружина | 1 |
| 153- | 0311336 | Пробка | 1 |
| 153- | 4509180 | Уплотнительное кольцо | 1 |
| 154 | 0631412 | Болт с внутренним шестигранником | 2 |
| 165 | 0631413 | Уплотнительное кольцо | 1 |
| 300 | 0213005 | Болт с внутренним шестигранником | 9 |
| 402 | 4345900 | Блок гидроцилиндра комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
