Рычаг управления (основной) — HITACHI EX55UR

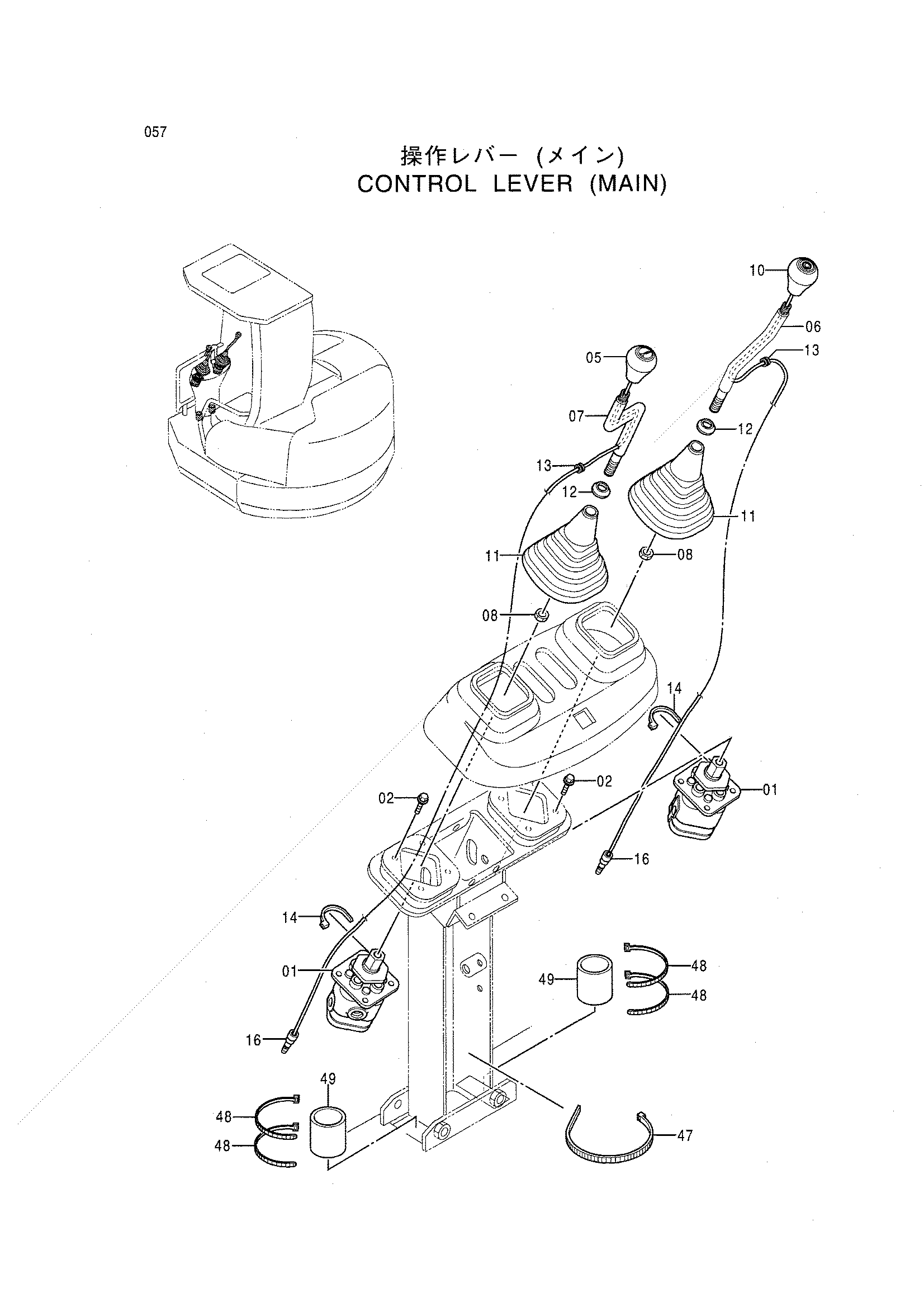

Заводская схема «Рычаг управления (основной)» для HITACHI EX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9134208 | Пилотный клапан | 2 |
| 01 | 9137382 | Пилотный клапан | 2 |
| 02 | J080816 | Болт с шайбой | 8 |
| 05 | 4340154 | Рукоятка | 1 |
| 06 | 8059811 | Рычаг R | 1 |
| 07 | 8059808 | Рычаг L | 1 |
| 08 | J231214 | Гайка | 2 |
| 10 | 4327223 | Рукоятка | 1 |
| 11 | 3069894 | Защитный чехол | 2 |
| 12 | 4264107 | Уплотнение колпачок | 2 |
| 13 | 487081 | Резиновая втулка | 2 |
| 14 | 4265540 | Ленточный зажим | 2 |
| 16 | 4313180 | Клемма | 4 |
| 47 | 4121859 | Ленточный зажим | 1 |
| 48 | 4055312 | Ленточный зажим | 4 |
| 49 | 4258351 | Резиновая втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
