Навес — HITACHI EX55UR

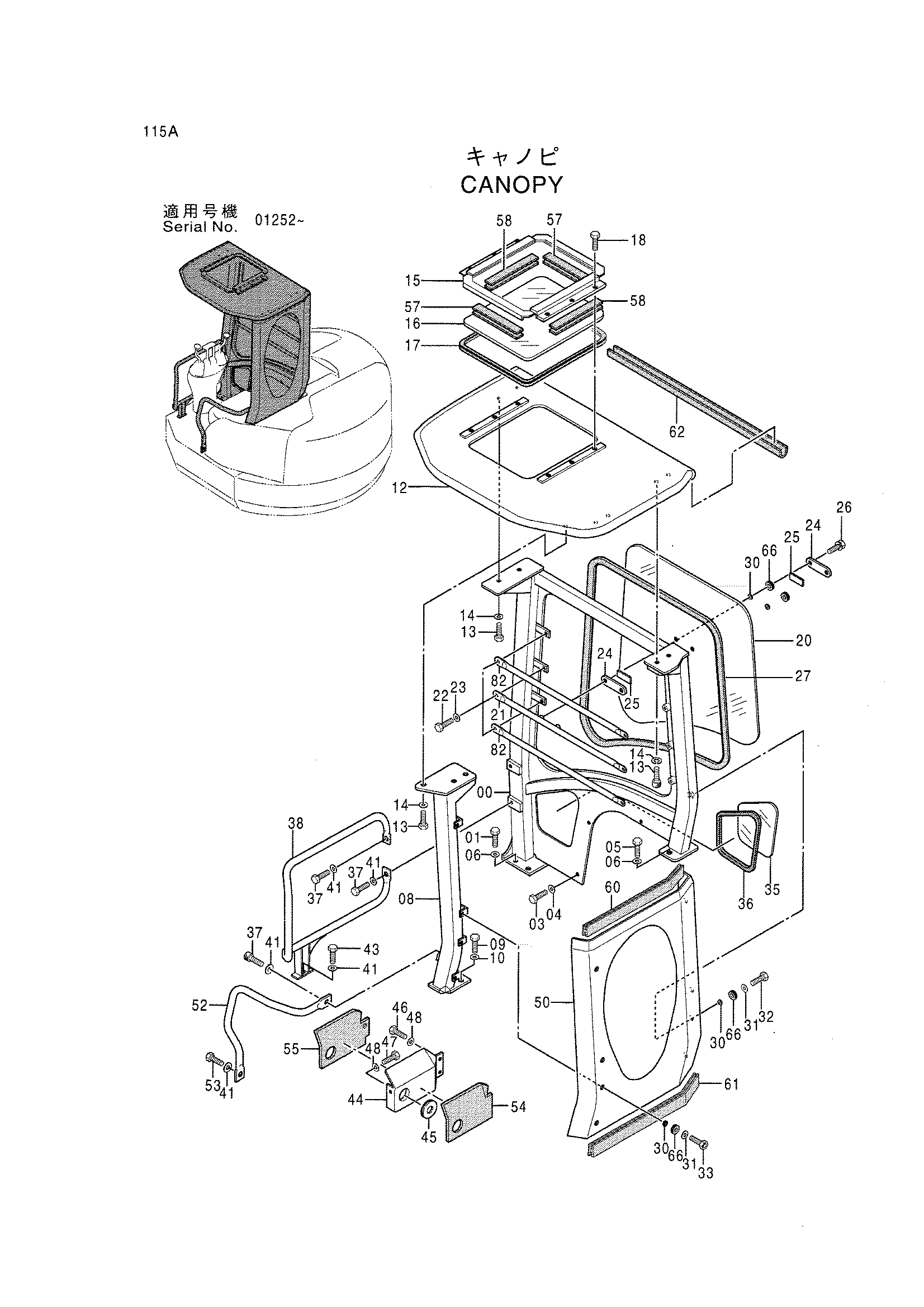

Заводская схема «Навес» для HITACHI EX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6014594	Рама	1
01	J971240	Болт	1
03	J971020	Болт	3
04	J254010	Шайба	3
05	J971230	Болт	2
06	J254012	Шайба	3
08	8059985	Поле	1
09	J971640	Болт	1
10	J254016	Шайба	1
12	7029050	Рооф	1
13	J771230	Болт с внутренним шестигранником	7
14	J254012	Шайба	7
15	3070782	Защитный кожух	1
16	4338227	Пластина	1
17	4338247	Веатхер стрип	1
18	J080614	Болт с шайбой	6
20	4345006	Пластина	1
21	8062628	Защитный кожух	1
22	J970816	Болт	6
23	J252108	Пружинная шайба	6
24	4338213	Пластина	2
25	4338224	Резиновая прокладка	2
26	J080820	Болт с шайбой	2
27	4339332	Веатхер стрип	1
30	4338217	Проставка	10
31	4346037	Шайба	8
32	J770816	Болт с внутренним шестигранником	4
33	J770820	Болт с внутренним шестигранником	4
35	4345584	Пластина	1
36	4339334	Веатхер стрип	1
37	J971025	Болт	3
38	7029048	Стойка	1
41	J254010	Шайба	5
43	J771035	Болт с внутренним шестигранником	1
44	7028933	Крышка	1
45	4075227	Резиновая втулка	1
46	J971025	Болт	2
47	J971030	Болт	1
48	J254010	Шайба	3
50	0001765	Крышка	1
52	8060140	Стойка	1
53	J971030	Болт	1
54	4331251 замена: 4359778	Резиновая прокладка	1
54	4359778	Резиновая прокладка	1
55	4338780	Резиновая прокладка	1
57	4333155	Резиновая прокладка	4
58	4333156	Резиновая прокладка	4
60	4334071	Резиновая прокладка	1
61	4334137	Резиновая прокладка	1
62	4340814	Молдинг	1
66	4341709	Резиновая прокладка	10
82	3072605	Защитный кожух	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
