Рама (1) — HITACHI EX55UR

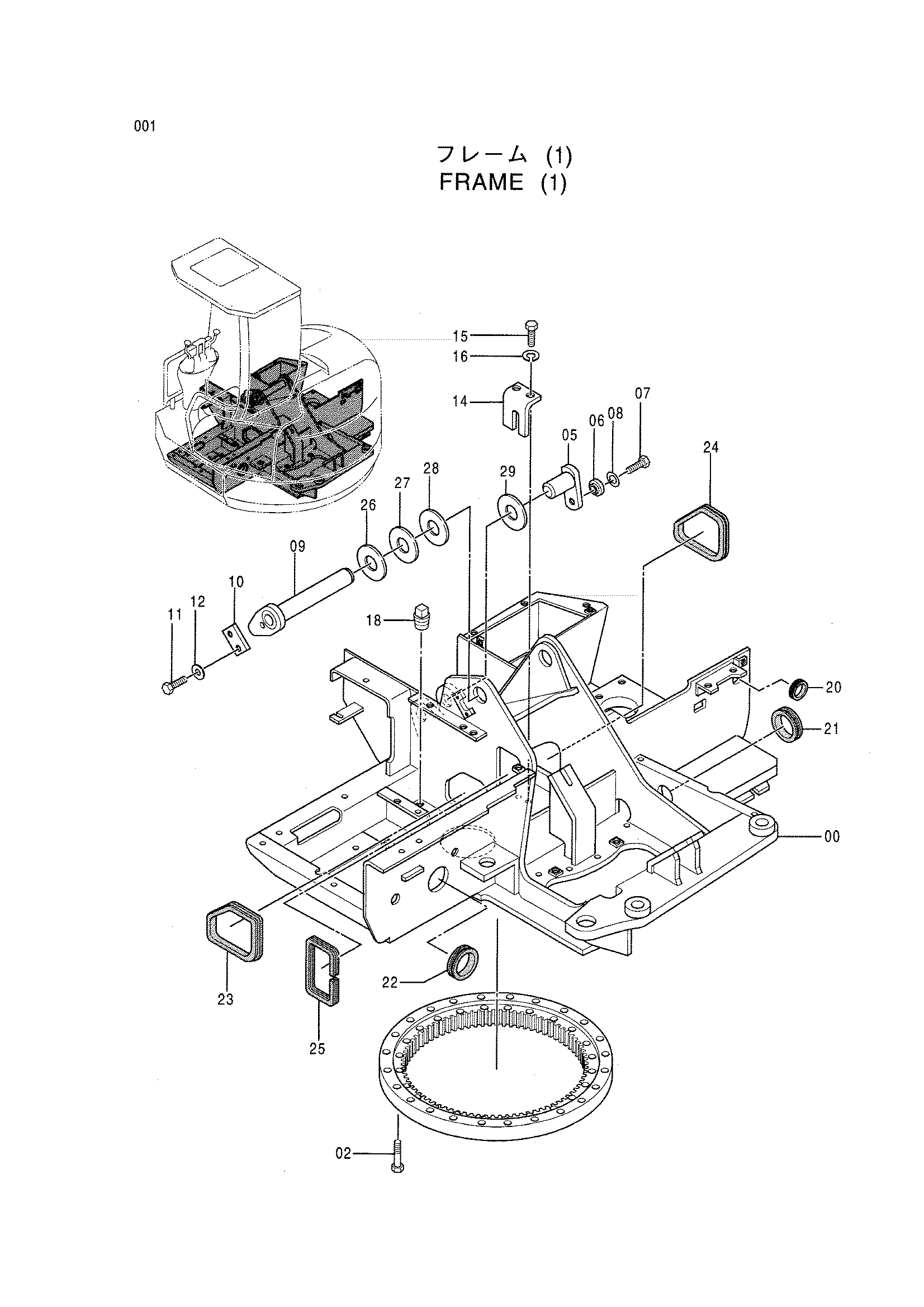

Заводская схема «Рама (1)» для HITACHI EX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5004081 | Рама основной | 1 |
| 02 | J931470 замена: J981470 | Болт | 23 |
| 02 | J981470 | Болт | 23 |
| 05 | 9738939 | Палец | 1 |
| 06 | 4339355 | Втулка | 1 |
| 07 | J971435 | Болт | 1 |
| 07 | J971440 | Болт | 1 |
| 08 | J252214 | Пружинная шайба | 1 |
| 09 | 9741523 | Палец | 1 |
| 10 | 4339620 | Пластина | 1 |
| 11 | J971025 | Болт | 2 |
| 12 | J254010 | Шайба | 2 |
| 14 | 4324636 | Пластина | 1 |
| 15 | J971240 | Болт | 2 |
| 16 | J252212 | Пружинная шайба | 2 |
| 18 | J75214 | Пробка | 1 |
| 20 | 4201995 | Резиновая втулка | 1 |
| 21 | 4217048 замена: 4270921 | Резиновая втулка | 1 |
| 21 | 4270921 | Резиновая втулка | 1 |
| 22 | 4221019 | Резиновая втулка | 1 |
| 23 | 4339348 | Резиновая втулка | 1 |
| 24 | 4339349 | Резиновая втулка | 1 |
| 25 | 4332453 | Резиновая втулка | 1 |
| 26 | 4339350 | Проставка | 2 |
| 27 | 4224057 | Шайба | 2 |
| 28 | 4224058 | Шайба | 1 |
| 29 | 4180196 | Проставка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
