Консоль короб <навес> — HITACHI EX55UR

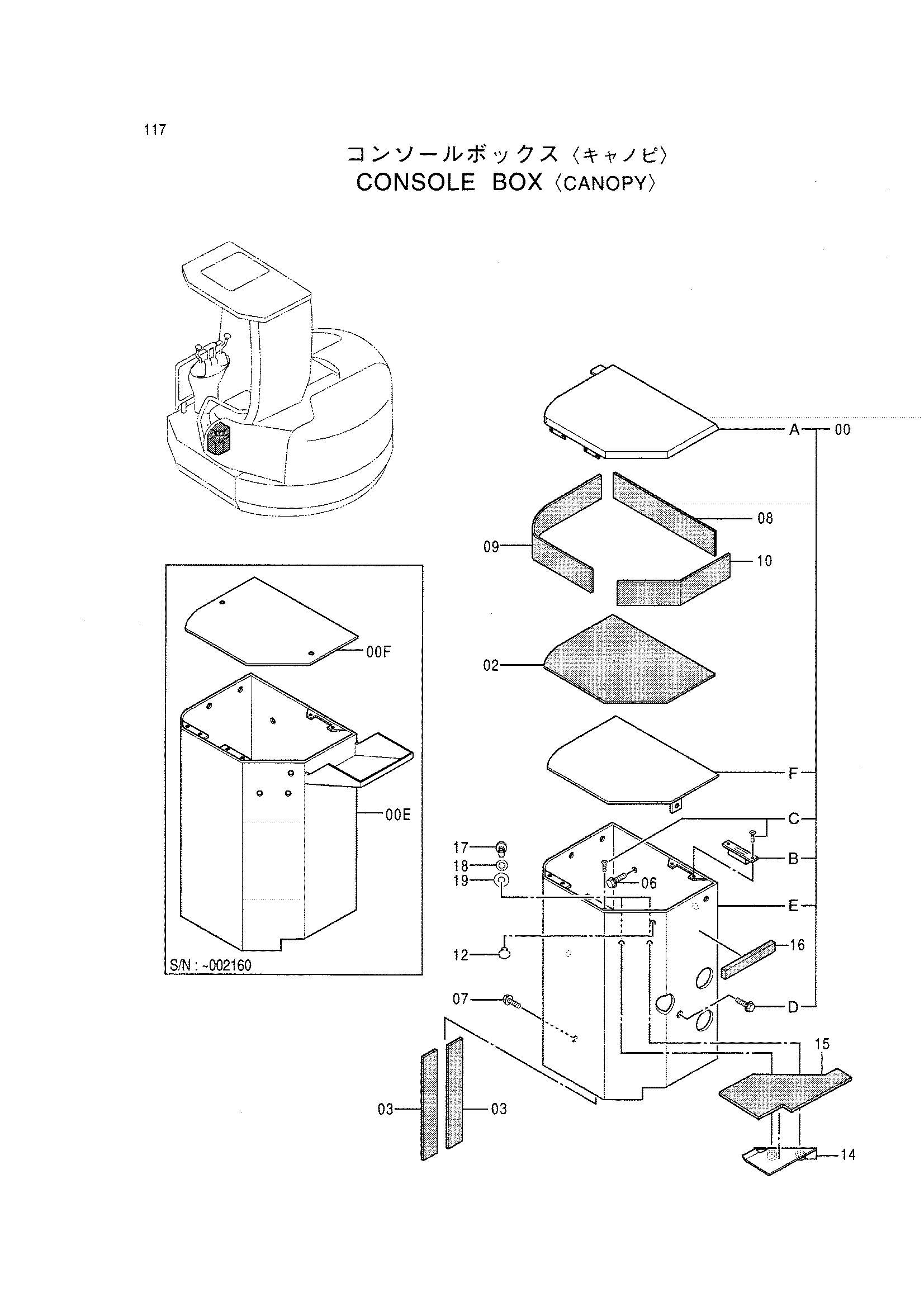

Заводская схема «Консоль короб <навес>» для HITACHI EX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9133981 | Консол короб в сборе | 1 |
| 00A | 8059670 | Консолебокс | 1 |
| 00B | 4199403 | Магнит | 1 |
| 00C | M470308 | Винт | 6 |
| 00D | J090620 | Болт с шайбой | 2 |
| 00E | 7029236 | Консолебокс | 1 |
| 00E | 7032489 | Короб | 1 |
| 00F | 4334351 | Пластина | 1 |
| 00F | 8068032 | Пластина | 1 |
| 02 | 4334054 | Резиновая прокладка | 1 |
| 03 | 4334191 | Резиновая прокладка | 2 |
| 06 | J051025 | Болт с шайбой | 2 |
| 07 | J051030 | Болт с шайбой | 1 |
| 08 | 4334695 | Резиновая прокладка | 1 |
| 09 | 4334696 | Резиновая прокладка | 1 |
| 10 | 4334697 | Резиновая прокладка | 1 |
| 12 | 4334826 замена: 4342044 | Плугхоле | 4 |
| 12 | 4342044 | Уплотнение | 4 |
| 14 | 8061019 | Кронштейн | 1 |
| 15 | 4344008 | Резиновая прокладка | 1 |
| 16 | 4344142 | Резиновая прокладка | 1 |
| 17 | J691412 | Винт | 2 |
| 18 | J252104 | Пружинная шайба | 2 |
| 19 | J253104 | Шайба | 2 |
| 39 | 4356607 | Уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
