Гидрораспределитель (1/4) <с навесное оборудование секция> — HITACHI EX55UR

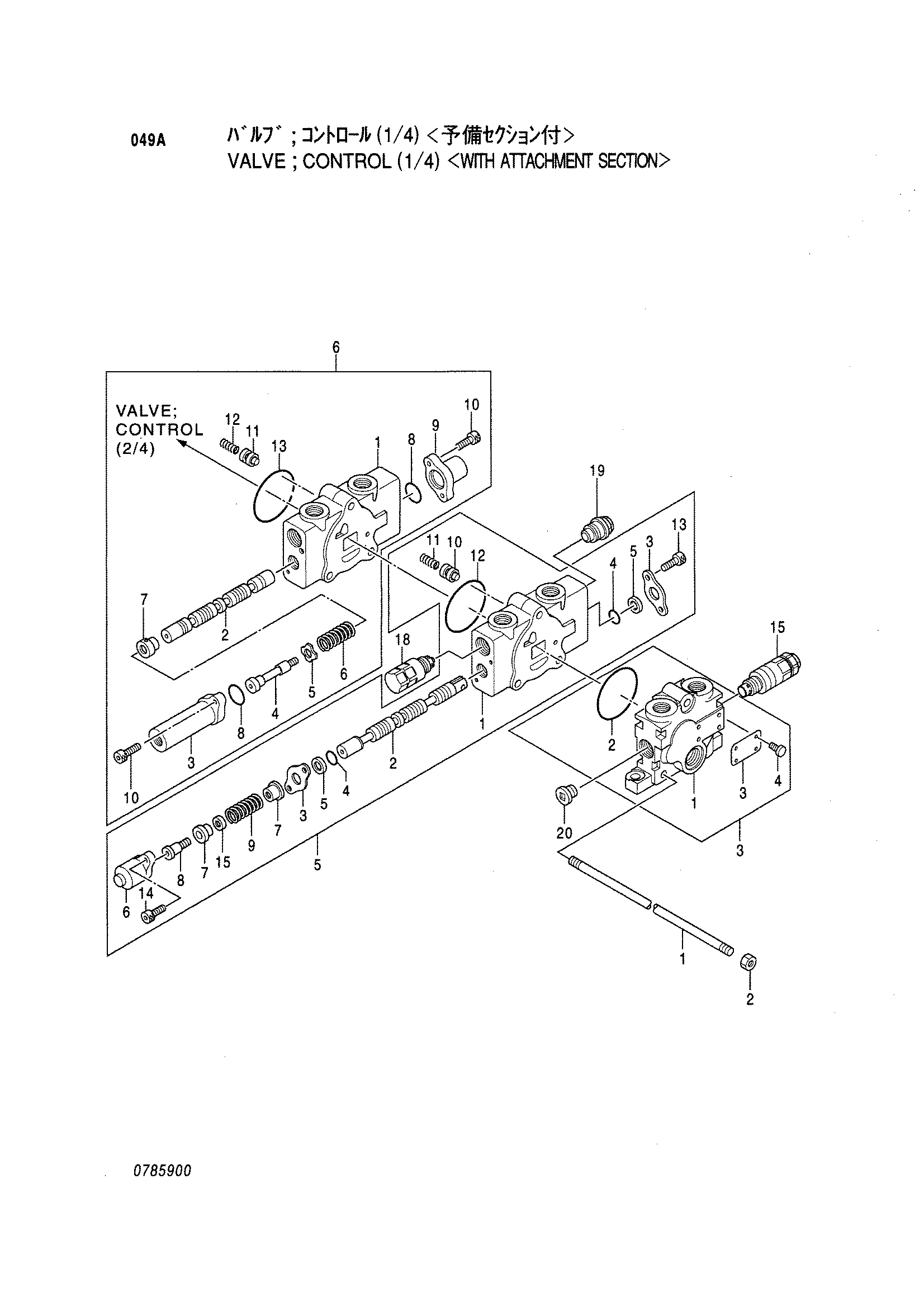

Заводская схема «Гидрораспределитель (1/4) <с навесное оборудование секция>» для HITACHI EX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4348222 | Гидрораспределитель | 1 | |
| 1 | 0785501 | Шток TIE | 3 |
| 2 | 0168205 | Гайка | 3 |
| 3 | 0630902 | Инлет-сектион | 1 |
| 3-1 | 0630903 | Корпус | 1 |
| 3-2 | A810065 | Уплотнительное кольцо | 1 |
| 5 | 0630904 | Споол-сектион | 1 |
| 5-3 | 0103007 | Пластина | 2 |
| 5-4 | 0187503 | Уплотнительное кольцо | 2 |
| 5-5 | 4038963 | Стеклоочиститель | 2 |
| 5-6 | 0103008 | Колпачок | 1 |
| 5-7 | 0103009 | Сиденье | 2 |
| 5-8 | 0103010 | Винт | 1 |
| 5-9 | 0630905 | Пружина | 1 |
| 5-10 | 0630906 | Тарельчатый клапан | 1 |
| 5-11 | 0103013 | Пружина | 1 |
| 5-12 | A810065 | Уплотнительное кольцо | 1 |
| 5-13 | 0125112 | Винт | 2 |
| 5-14 | 0630907 | Болт с внутренним шестигранником | 2 |
| 5-15 | 0630908 | Шайба | 1 |
| 6 | 0630909 | Споол-сектион | 1 |
| 6-3 | 0735806 | Колпачок | 1 |
| 6-4 | 0630911 | Концевой золотник | 1 |
| 6-5 | 0332904 | Седло пружины | 1 |
| 6-6 | 0630912 | Пружина | 1 |
| 6-7 | 0630913 | Седло пружины | 1 |
| 6-8 | 0630914 | Уплотнительное кольцо | 2 |
| 6-9 | 0735808 | Колпачок | 1 |
| 6-10 | 0630907 | Болт с внутренним шестигранником | 4 |
| 6-11 | 0103012 | Тарельчатый клапан | 1 |
| 6-12 | 0103013 | Пружина | 1 |
| 6-13 | A810065 | Уплотнительное кольцо | 1 |
| 15 | 4345965 | Предохранительный клапан | 1 |
| 18 | 4345967 | Клапан | 1 |
| 19 | 0735916 | Клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
