Гидроцилиндр. смещаемый — HITACHI EX55UR

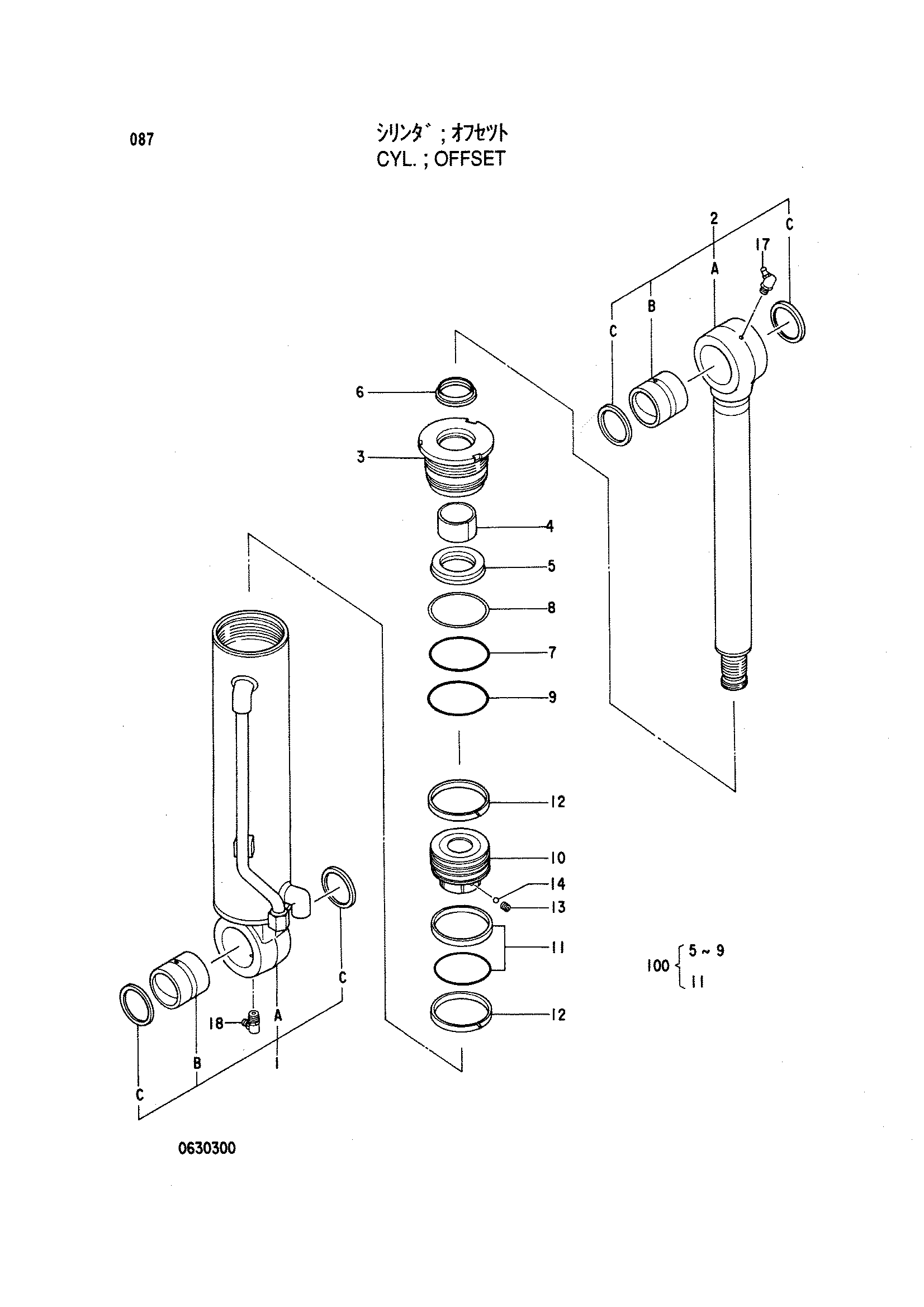

Заводская схема «Гидроцилиндр. смещаемый» для HITACHI EX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4316319 | Гидроцилиндр. смещаемый | 1 | |
| 1 | 4345756 | Труба гидроцилиндра в сборе | 1 |
| 1B | 0630301 | Втулка пальца | 1 |
| 1C | 0370111 | Пылезащитное уплотнение | 2 |
| 2 | 4345757 | Шток поршня в сборе | 1 |
| 2B | 0630301 | Втулка пальца | 1 |
| 2C | 0370111 | Пылезащитное уплотнение | 2 |
| 3 | 0630302 | Головка гидроцилиндра | 1 |
| 4 | 4058987 | Втулка | 1 |
| 5 | 4135545 | Манжета, у-ринг | 1 |
| 6 | 0630203 | Грязесъёмное кольцо | 1 |
| 7 | A811085 | Уплотнительное кольцо | 1 |
| 8 | 0380704 | Опорное кольцо | 1 |
| 9 | A810090 | Уплотнительное кольцо | 1 |
| 10 | 0432803 | Поршень | 1 |
| 11 | 0243803 | Уплотнительное кольцо | 1 |
| 12 | 0432804 | Кольцо | 2 |
| 13 | 0326308 | Установочный винт | 1 |
| 14 | 0370110 | Стальной шарик | 1 |
| 17 | 0159411 | Пресс-маслёнка | 1 |
| 18 | J75581 | Пресс-маслёнка | 1 |
| 100 | 4340256 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
