Машина отопитель — HITACHI EX55UR

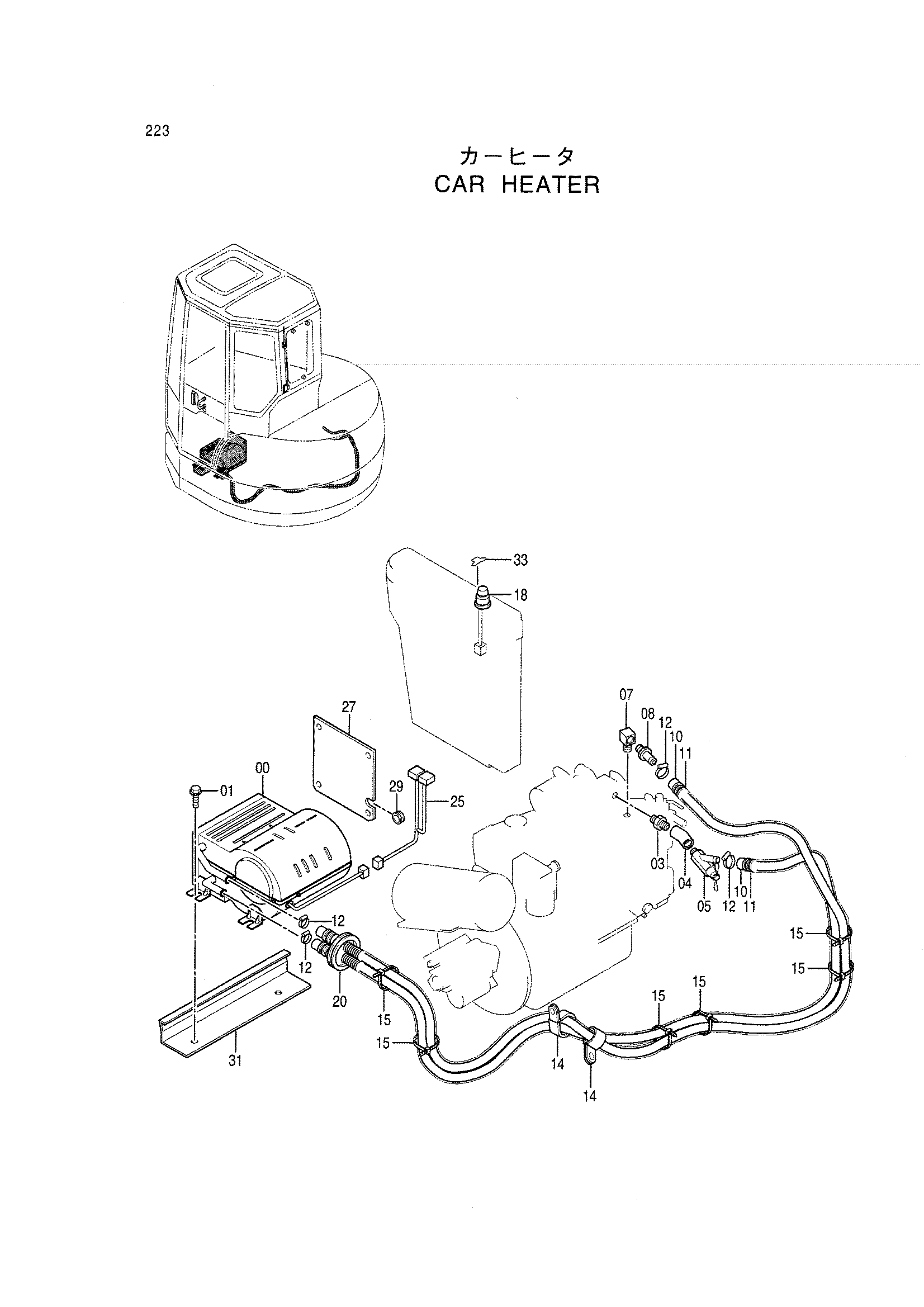

Заводская схема «Машина отопитель» для HITACHI EX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4289620 | Отопитель | 1 |
| 01 | J051025 | Болт с шайбой | 4 |
| 03 | 94-1702 | Адаптер | 1 |
| 04 | 94-0601 | Угловой штуцер | 1 |
| 05 | 4508050 | Кран | 1 |
| 07 | 4342007 | Угловой штуцер | 1 |
| 08 | 4294662 | Адаптер | 1 |
| 10 | 4342071 | Водяной шланг | 2 |
| 11 | 4342070 | Трубка | 2 |
| 12 | 4514699 | Хомут шланга | 4 |
| 14 | 4190265 | Зажим | 2 |
| 15 | 4055312 | Ленточный зажим | 6 |
| 18 | 4294504 | Выключатель отопитель | 1 |
| 20 | 4161993 | Резиновая втулка | 1 |
| 25 | 4342333 | Жгут проводов | 1 |
| 27 | 4342731 | Крышка | 1 |
| 29 | 4343373 | Резиновая втулка | 1 |
| 31 | 3071174 | Крышка | 1 |
| 33 | 4343720 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
