Гидромотор (2/2) — HITACHI EX55UR

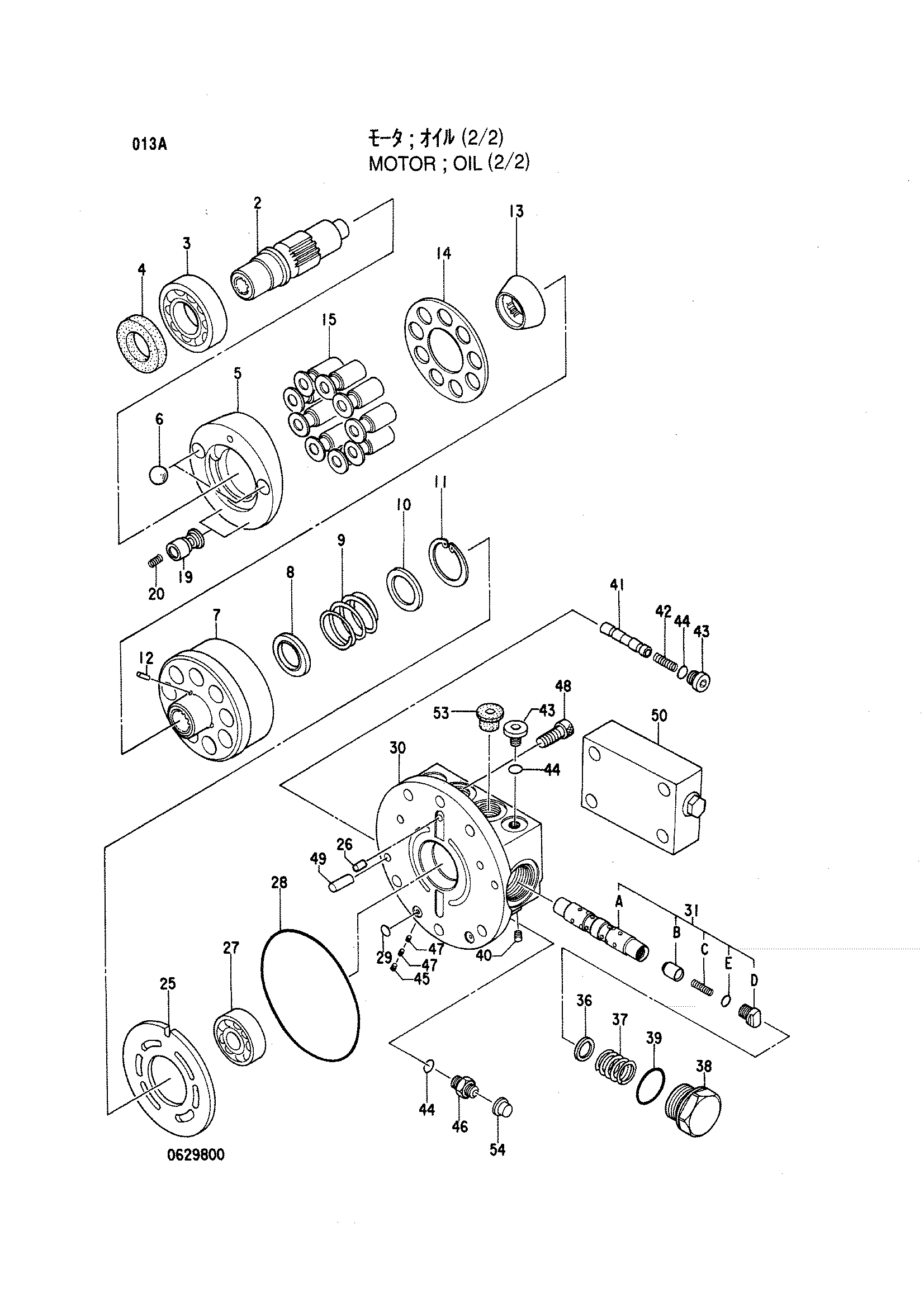

Заводская схема «Гидромотор (2/2)» для HITACHI EX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4310049 | Гидромотор | 1 | |
| 2 | 0629801 | Вал | 1 |
| 3 | 0397902 | Шариковый подшипник | 1 |
| 4 | 0397903 | Масляное уплотнение | 1 |
| 5 | 0629802 | Пластина | 1 |
| 6 | 0629803 | Стальной шарик | 2 |
| 8 | 0397905 | Втулка | 1 |
| 9 | 0397906 | Пружина | 1 |
| 10 | 0396813 | Шайба | 1 |
| 11 | 0396815 | Стопорное кольцо | 1 |
| 12 | 0397907 | Палец | 3 |
| 13 | 0397908 | Держатель | 1 |
| 14 | 0397909 | Пластина | 1 |
| 19 | 0629804 | Поршень | 2 |
| 20 | 0629805 | Пружина | 2 |
| 25 | 0397914 | Пластина клапан | 1 |
| 26 | 0396703 | Палец | 1 |
| 27 | 0397915 | Шариковый подшипник | 1 |
| 28 | 0158833 | Уплотнительное кольцо | 1 |
| 29 | 4506407 | Уплотнительное кольцо | 2 |
| 31B | 0398001 | Обратный клапан | 2 |
| 31C | 0398002 | Пружина | 2 |
| 31D | 0398003 | Пробка | 2 |
| 31E | 4506320 | Уплотнительное кольцо | 2 |
| 36 | 0398004 | Седло пружины | 2 |
| 37 | 0398005 | Пружина | 2 |
| 38 | 0398006 | Колпачок | 2 |
| 39 | 4506429 | Уплотнительное кольцо | 2 |
| 40 | 0397916 | Дроссель | 2 |
| 42 | 0436602 | Пружина | 1 |
| 43 | 0311336 | Пробка | 3 |
| 44 | 4509180 | Уплотнительное кольцо | 4 |
| 45 | 0352225 | Пробка | 2 |
| 46 | 0629806 | Пробка | 1 |
| 47 | 0436603 | Дроссель | 4 |
| 48 | 0398007 | Болт с внутренним шестигранником | 8 |
| 49 | 0397910 | Палец | 2 |
| 50 | 4345830 | Предохранительный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
