Основные гидролинии (4) — HITACHI EX55UR

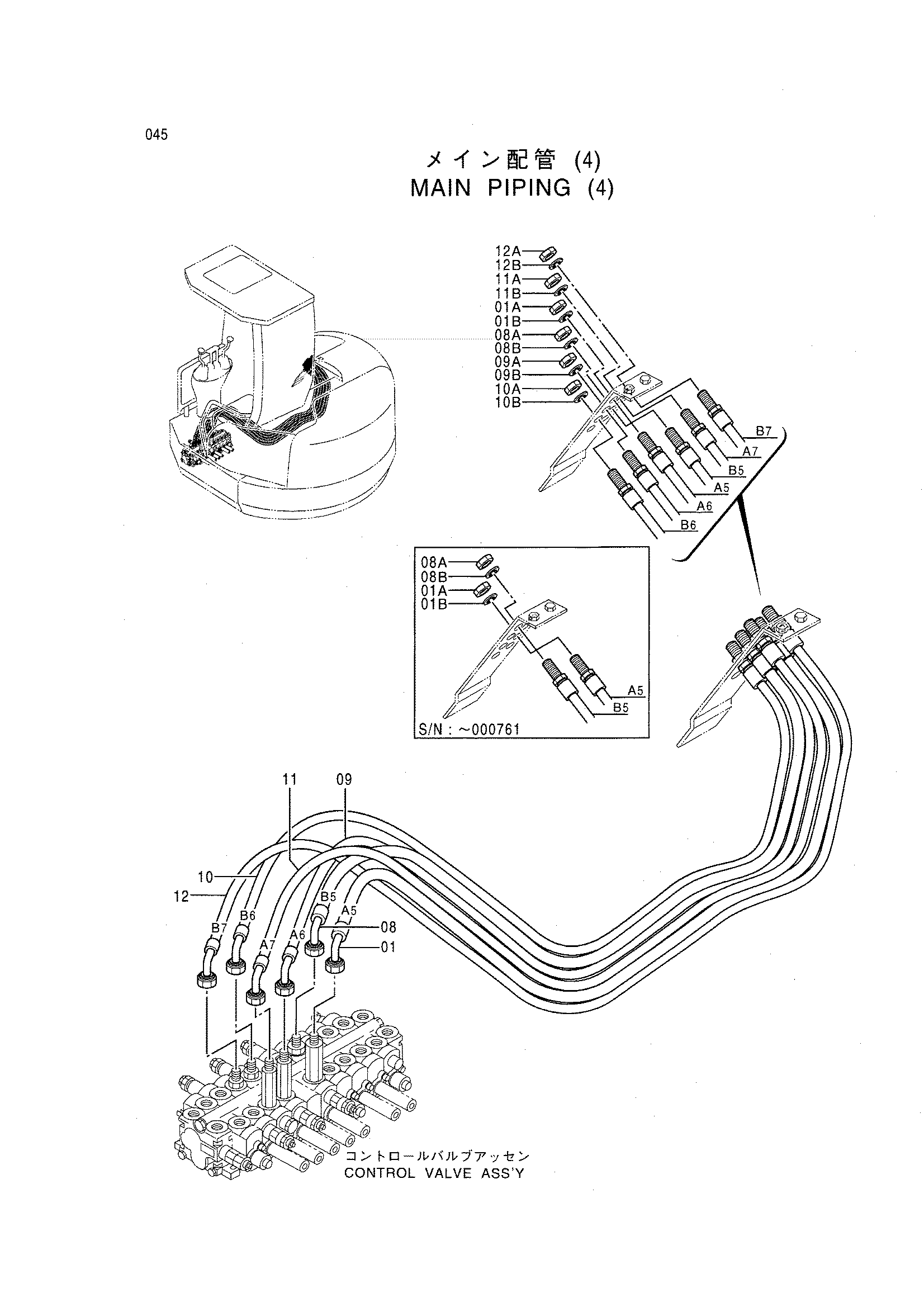

Заводская схема «Основные гидролинии (4)» для HITACHI EX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4285983 | Шланг | 1 |
| 01A | 4325642 | Гайка | 1 |
| 01B | A590920 | Пружинная шайба | 1 |
| 08 | 4286161 | Шланг | 1 |
| 08A | 4325642 | Гайка | 1 |
| 08B | A590920 | Пружинная шайба | 1 |
| 09 | 4286193 | Шланг | 1 |
| 09A | 4202531 | Гайка | 1 |
| 09B | A590916 | Пружинная шайба | 1 |
| 10 | 4286194 | Шланг | 1 |
| 10A | 4202531 | Гайка | 1 |
| 10B | A590916 | Пружинная шайба | 1 |
| 11 | 4286195 | Шланг | 1 |
| 11A | 4202531 | Гайка | 1 |
| 11B | A590916 | Пружинная шайба | 1 |
| 12 | 4286196 | Шланг | 1 |
| 12A | 4202531 | Гайка | 1 |
| 12B | A590916 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
