Моноблочный стрела — HITACHI EX55UR

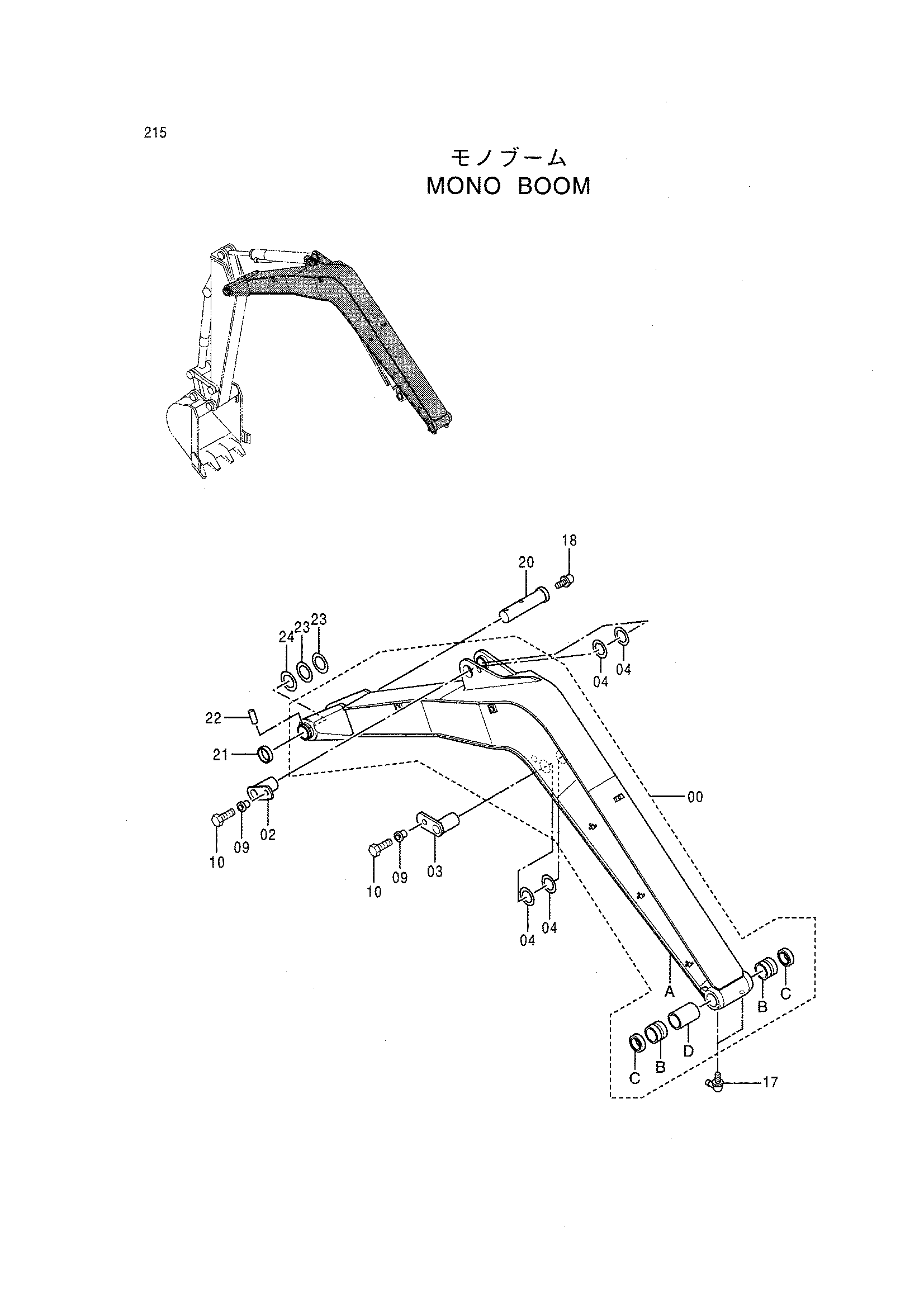

Заводская схема «Моноблочный стрела» для HITACHI EX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8063148 | Стрела | 1 |
| 00A | 5004700 | Стрела | 1 |
| 00B | 4338553 | Втулка | 2 |
| 00C | 4094086 | Пылезащитное уплотнение | 2 |
| 00D | 4350770 | Трубка | 1 |
| 02 | 9745014 | Палец | 1 |
| 03 | 9742955 | Палец | 1 |
| 04 | 4180196 | Проставка 1.2 | 4 |
| 09 | 4339355 | Втулка | 2 |
| 10 | J971435 | Болт | 2 |
| 17 | J75581 | Пресс-маслёнка | 2 |
| 18 | J75481 | Пресс-маслёнка | 1 |
| 20 | 3073332 | Палец | 1 |
| 21 | 4065688 | Кольцо | 1 |
| 22 | 4065689 | Палец | 1 |
| 23 | 4224057 | Шайба 1.0 | 2 |
| 24 | 4224058 | Шайба 2.0 | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
