Гидроцилиндр отвала — HITACHI EX55UR

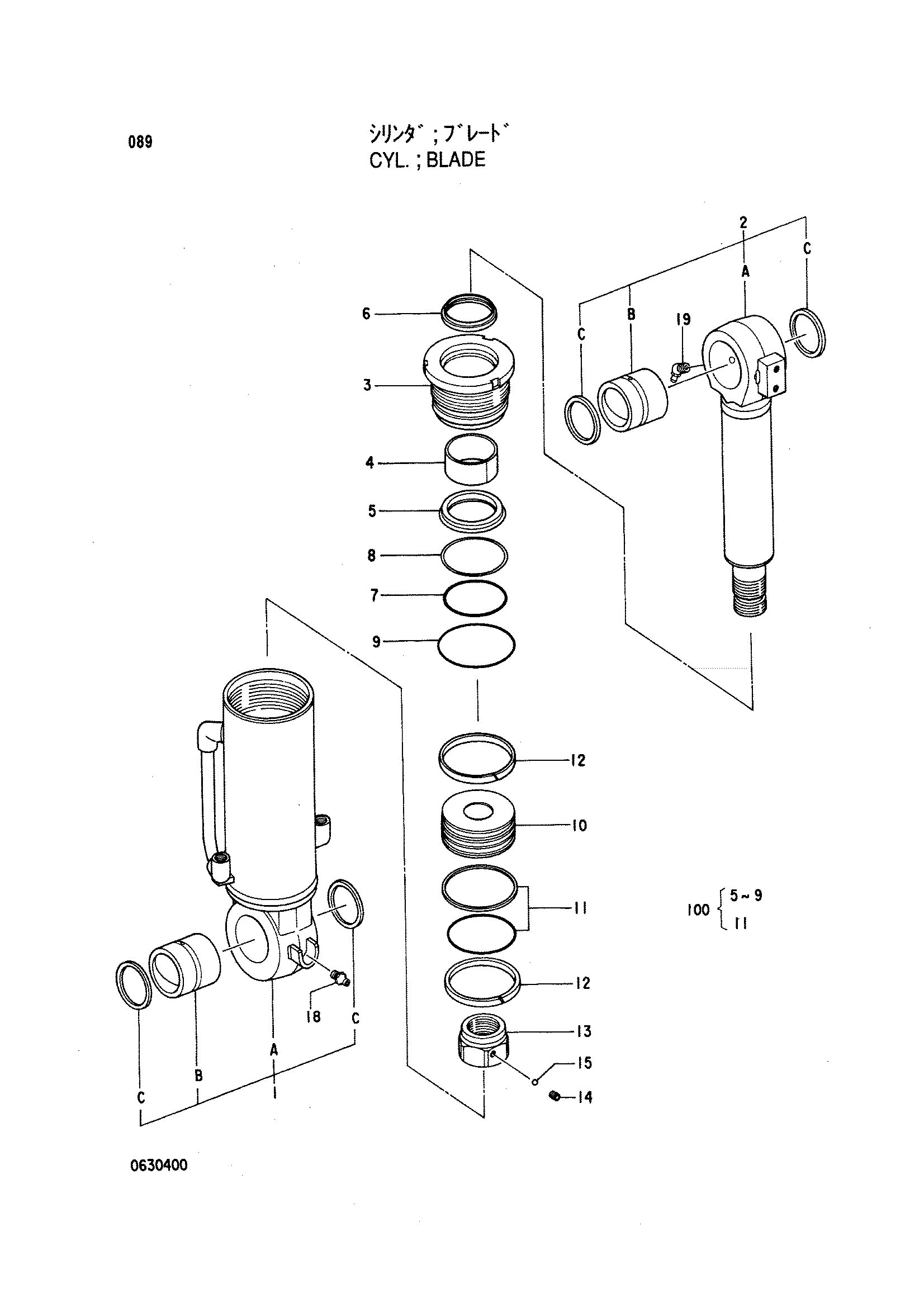

Заводская схема «Гидроцилиндр отвала» для HITACHI EX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4316320 | Гидроцилиндр отвала | 1 | |
| 1 | 4345758 | Труба гидроцилиндра в сборе | 1 |
| 1B | 0630401 | Втулка пальца | 1 |
| 1C | 0341304 | Грязесъёмное кольцо | 2 |
| 2 | 4345759 | Шток поршня в сборе | 1 |
| 2B | 0630401 | Втулка пальца | 1 |
| 2C | 0341304 | Грязесъёмное кольцо | 2 |
| 3 | 0630402 | Головка гидроцилиндра | 1 |
| 4 | 0333204 | Втулка | 1 |
| 5 | 4508829 | U-образная манжета | 1 |
| 6 | 0609106 | Грязесъёмное кольцо | 1 |
| 7 | A811105 | Уплотнительное кольцо | 1 |
| 8 | 0298904 | Опорное кольцо | 1 |
| 9 | A810110 | Уплотнительное кольцо | 1 |
| 10 | 0620804 | Поршень | 1 |
| 11 | 0240915 | Кольцо уплотнение в сборе | 1 |
| 12 | 0620805 | Кольцо | 2 |
| 13 | 0310611 | Гайка | 1 |
| 14 | 0310612 | Установочный винт | 1 |
| 15 | 0111818 | Стальной шарик | 1 |
| 18 | J75481 | Пресс-маслёнка | 1 |
| 19 | J75581 | Пресс-маслёнка | 1 |
| 100 | 4340274 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
