PTO трубопроводы <моноблочный стрела> — HITACHI EX55UR

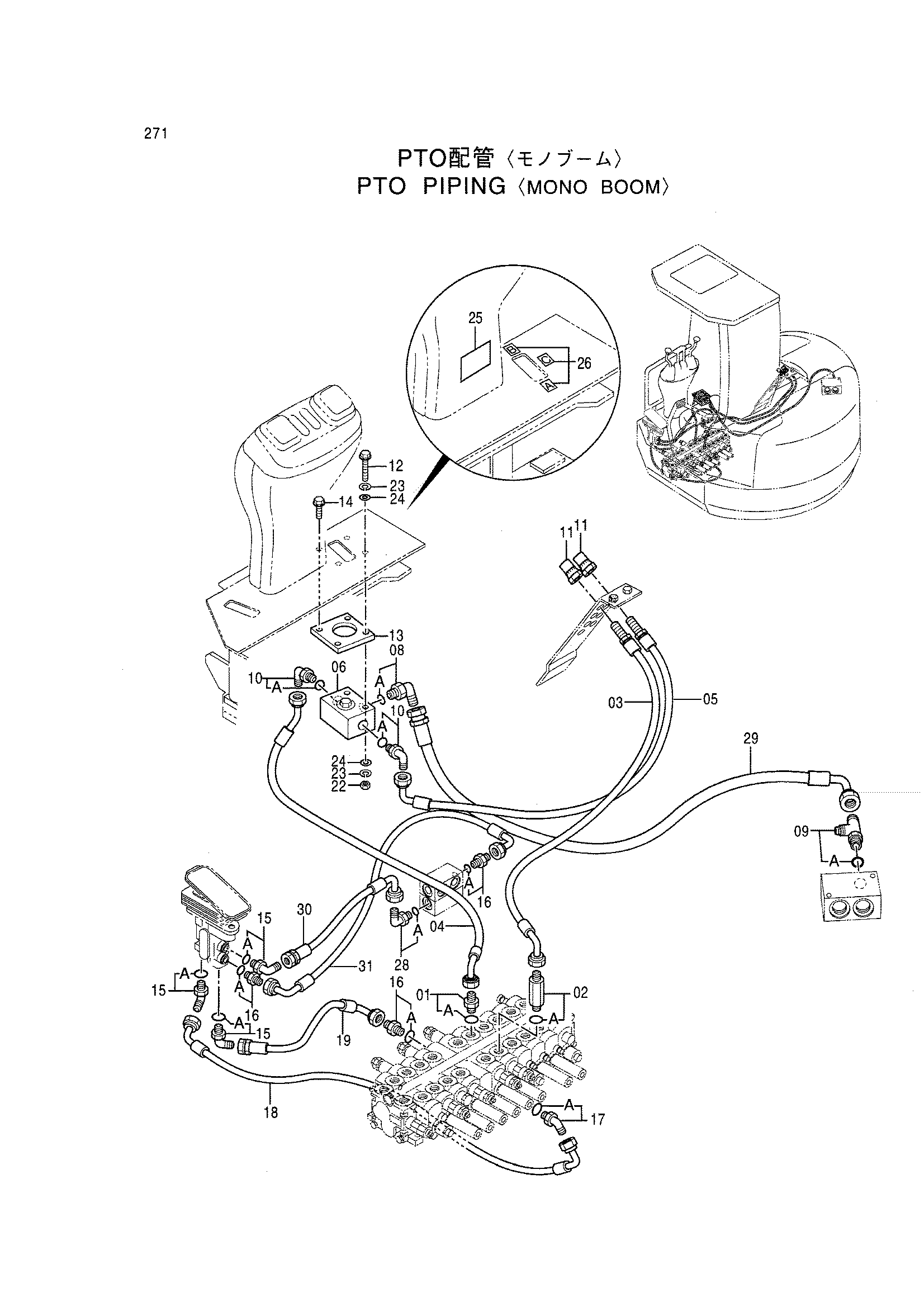

Заводская схема «PTO трубопроводы <моноблочный стрела>» для HITACHI EX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4210361 | Адаптер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4325980 | Адаптер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4354301 | Шланг | 1 |
| 04 | 4354536 | Шланг | 1 |
| 05 | 4354302 | Шланг | 1 |
| 06 | 4340948 | Клапан селектор | 1 |
| 08 | 4190246 | Угловой штуцер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4286917 | Тройник | 1 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4154672 | Угловой штуцер | 2 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4223519 | Пробка унион | 2 |
| 12 | J960880 | Болт | 2 |
| 13 | 9744932 | Пластина | 1 |
| 14 | J080830 | Болт с шайбой | 2 |
| 15 | 4154670 | Угловой штуцер | 3 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4200465 | Адаптер | 3 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4193826 | Угловой штуцер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4347109 | Нейлоновый шланг | 1 |
| 19 | 4347110 | Нейлоновый шланг | 1 |
| 22 | J231108 | Гайка | 2 |
| 23 | J252108 | Пружинная шайба | 4 |
| 24 | J253108 | Плоская шайба | 4 |
| 25 | 4355447 | Информационная табличка | 1 |
| 26 | 4355585 | Информационная табличка | 1 |
| 28 | 4154670 | Угловой штуцер | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4357477 | Шланг | 1 |
| 30 | 4357478 | Пластиковый шланг | 1 |
| 31 | 4357479 | Пластиковый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
