Гидролинии рабочего оборудования (стрела): 2 — HITACHI EX55UR

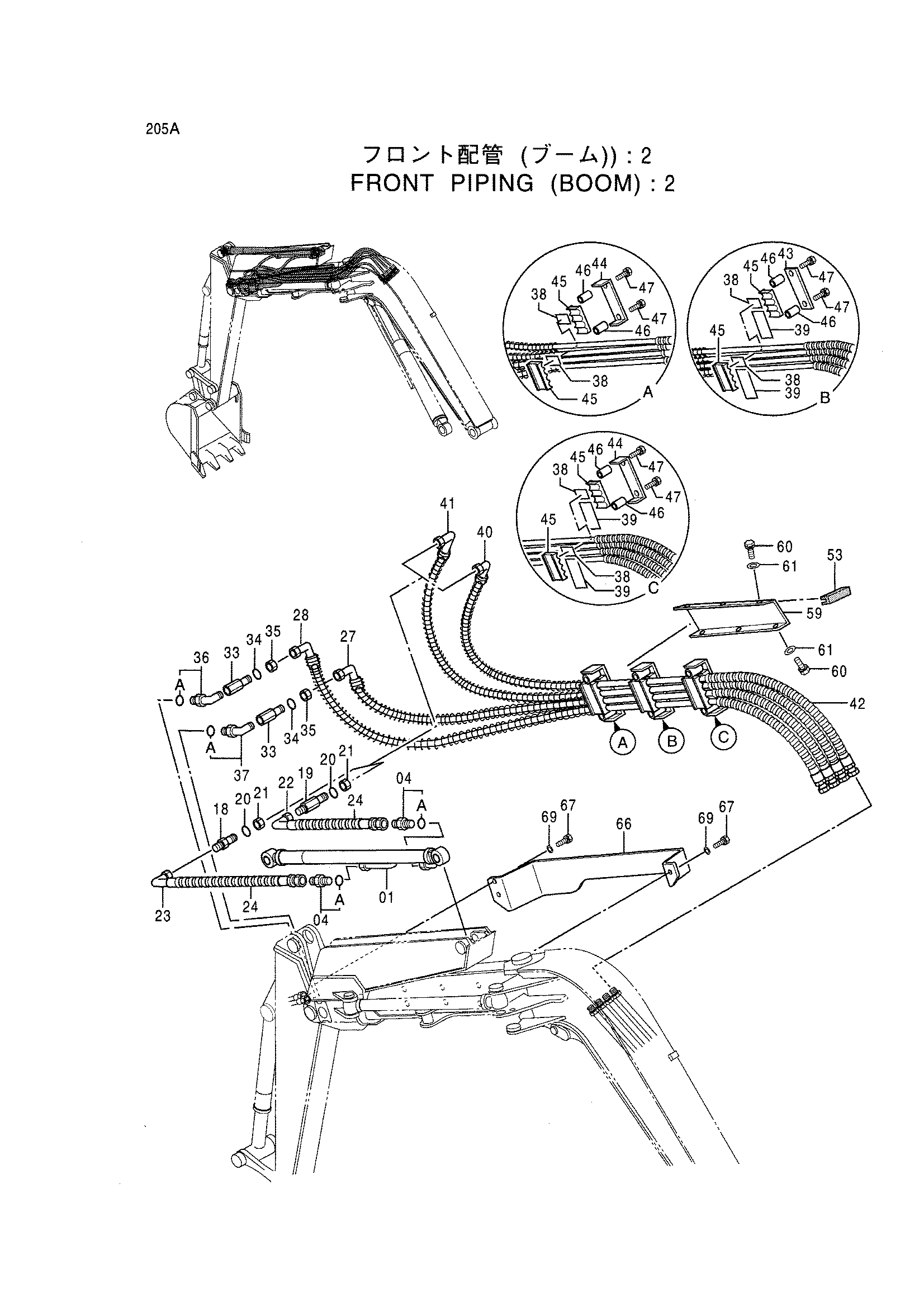

Заводская схема «Гидролинии рабочего оборудования (стрела): 2» для HITACHI EX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4316317 | Гидроцилиндр рукояти | 1 |
| 04 | 4210361 | Адаптер | 2 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4325174 | Адаптер | 1 |
| 19 | 4325641 | Адаптер | 1 |
| 20 | 4018545 замена: 4360019 | Шайба | 2 |
| 20 | 4360019 | Шайба | 2 |
| 21 | 4325642 | Гайка | 2 |
| 22 | 4325555 | Шланг | 1 |
| 23 | 4325553 | Шланг | 1 |
| 24 | 4044420 | Защитный кожух | 2 |
| 27 | 4333594 | Шланг | 1 |
| 27 | 4361443 | Шланг | 1 |
| 28 | 4333594 | Шланг | 1 |
| 28 | 4361444 | Шланг | 1 |
| 33 | 4338192 | Адаптер | 2 |
| 34 | 4018545 замена: 4360019 | Шайба | 2 |
| 34 | 4360019 | Шайба | 2 |
| 35 | 4325642 | Гайка | 2 |
| 36 | 4200471 | Угловой штуцер | 1 |
| 36A | 4506418 | Уплотнительное кольцо | 1 |
| 37 | 4277651 | Угловой штуцер | 1 |
| 37A | 4506418 | Уплотнительное кольцо | 1 |
| 38 | 4334067 | Резиновая втулка | 6 |
| 39 | 4334068 | Резиновая втулка | 4 |
| 40 | 4334459 | Шланг | 1 |
| 41 | 4334458 | Шланг | 1 |
| 41 | 4361445 | Шланг | 1 |
| 42 | 4323247 | Защитный кожух | 8 |
| 43 | 4325643 | Хомут | 1 |
| 44 | 4339471 | Хомут | 2 |
| 45 | 4325644 | Резиновая прокладка | 6 |
| 45 | 4361669 | Резиновая прокладка | 6 |
| 46 | 4325645 | Трубка | 6 |
| 47 | J041050 | Болт с шайбой | 6 |
| 53 | 4340847 | Молдинг | 1 |
| 59 | 3070179 | Крышка | 1 |
| 60 | J971020 | Болт | 4 |
| 61 | J254010 | Шайба | 4 |
| 66 | 3070855 | Крышка | 1 |
| 67 | J041030 | Болт с шайбой | 3 |
| 69 | J254010 | Шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
