BATTERY GROUP,SWITCH BOX (ELECTRIC) — HITACHI EX5500E-6

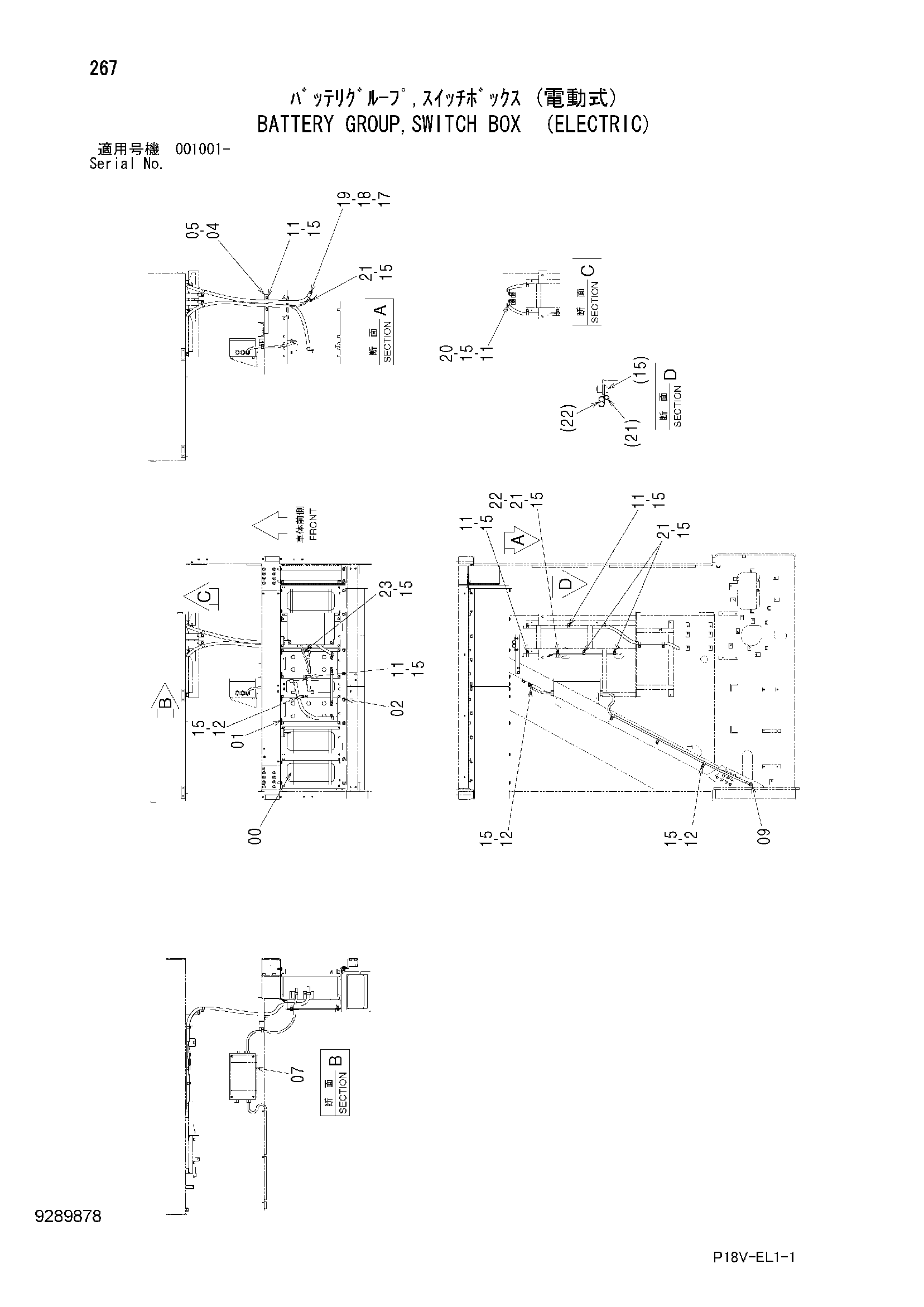

Заводская схема «BATTERY GROUP,SWITCH BOX (ELECTRIC)» для HITACHI EX5500E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J281235 | Болт с шайбой | 8 |
| 01A | J901235 | Болт | 1 |
| 01B | 4249324 | Шайба | 1 |
| 02 | J281035 | Болт с шайбой | 8 |
| 02A | J901035 | Болт | 1 |
| 02B | 4486055 | Шайба | 1 |
| 04 | 9753022 | Кронштейн | 1 |
| 05 | J271030 | Болт с шайбой | 2 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 07 | 4431273 | Короб выключатель | 1 |
| 09 | J281025 | Болт с шайбой | 1 |
| 09A | J901025 | Болт | 1 |
| 09B | 4486055 | Шайба | 1 |
| 11 | 4192035 | Зажим | 12 |
| 12 | 4190273 | Зажим | 6 |
| 15 | J271025 | Болт с шайбой | 25 |
| 15A | J901025 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 17 | J901025 | Болт | 1 |
| 18 | A590110 | Плоская шайба | 1 |
| 19 | J950010 | Гайка | 1 |
| 20 | 9749843 | Кронштейн | 2 |
| 21 | 4190261 | Зажим | 4 |
| 22 | 4190292 | Зажим | 1 |
| 23 | 4190275 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
