Основные гидролинии (1-3) — HITACHI EX5500E-6

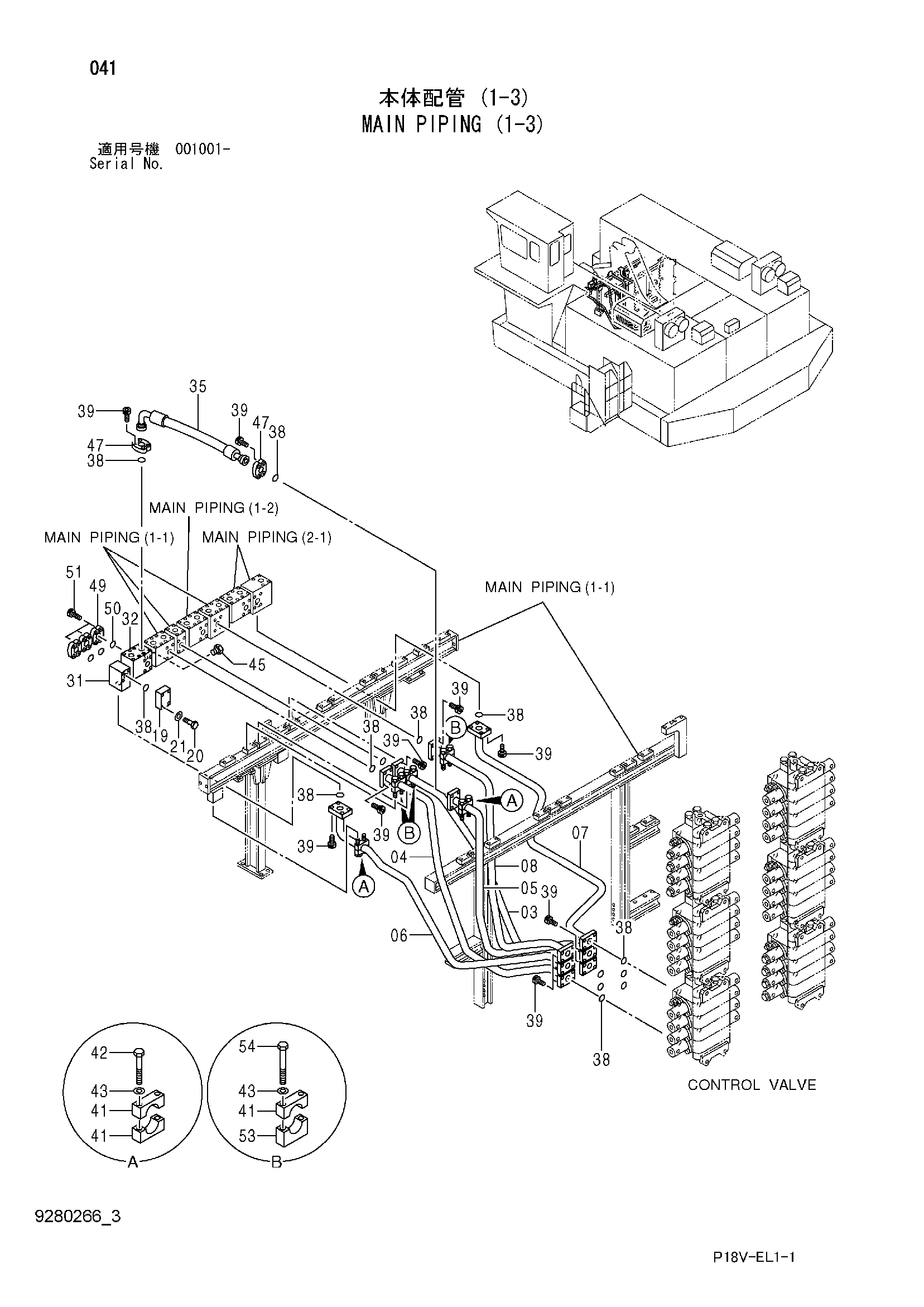

Заводская схема «Основные гидролинии (1-3)» для HITACHI EX5500E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 8070834 | Трубка | 1 |
| 04 | 8070833 | Трубка | 1 |
| 05 | 8070832 | Трубка | 1 |
| 06 | 8070831 | Трубка | 1 |
| 07 | 8070830 | Трубка | 1 |
| 08 | 8070829 | Трубка | 1 |
| 19 | 3031029 | Крышка | 1 |
| 20 | J932070 | Болт | 4 |
| 21 | J222020 | Шайба | 4 |
| 31 | 3081192 | Блок | 1 |
| 32 | 3081193 | Блок | 1 |
| 35 | 4395601 | Шланг | 1 |
| 38 | 4292385 | Уплотнительное кольцо | 14 |
| 39 | M342065 | Болт с внутренним шестигранником | 52 |
| 41 | 4357265 | Хомут трубки | 7 |
| 42 | J921402 | Болт | 4 |
| 43 | J222014 | Шайба | 10 |
| 45 | 4154694 | Пробка | 1 |
| 45A | 4037888 | Уплотнительное кольцо | 1 |
| 47 | 4169565 | Разъёмный фланец | 4 |
| 49 | 4169565 | Разъёмный фланец | 6 |
| 50 | 4292385 | Уплотнительное кольцо | 3 |
| 51 | M342065 | Болт с внутренним шестигранником | 12 |
| 53 | 4411428 | Хомут трубки | 3 |
| 54 | J921408 | Болт | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
