Пилотные гидролинии (левый)(D-1) — HITACHI EX5500E-6

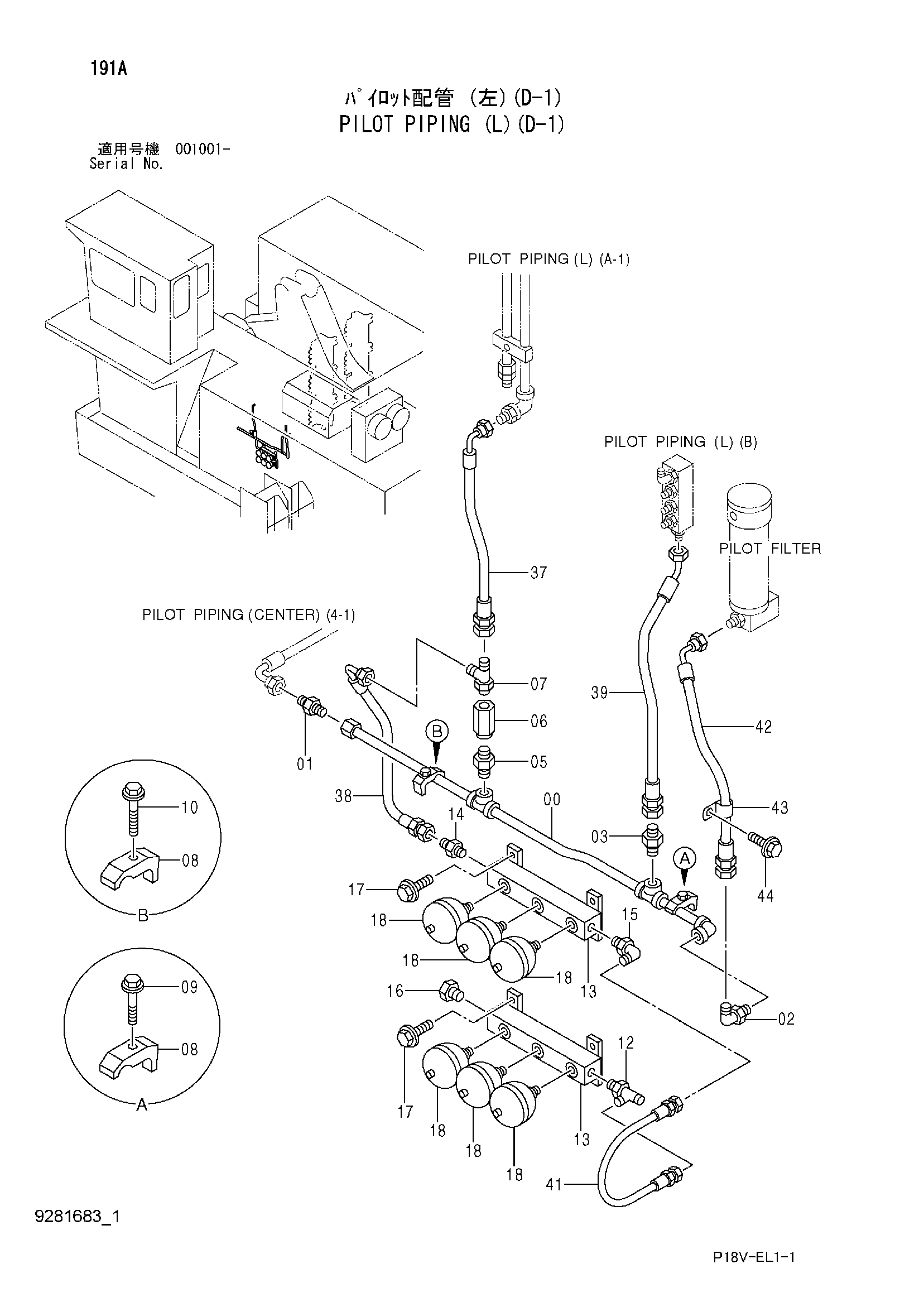

Заводская схема «Пилотные гидролинии (левый)(D-1)» для HITACHI EX5500E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8072041 | Трубка | 1 |
| 01 | A852166 | Адаптер | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | A852366 | Угловой штуцер | 1 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | 4317612 | Адаптер | 1 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4224932 | Адаптер | 1 |
| 05A | 4506424 | Уплотнительное кольцо | 2 |
| 06 | 4308741 | Обратный клапан | 1 |
| 07 | 4348801 | Тройник | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4053595 | Хомут трубки | 2 |
| 09 | J271255 | Болт с шайбой | 1 |
| 09A | J901255 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | J271260 | Болт с шайбой | 1 |
| 10A | J901260 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 12 | A852433 | Тройник | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 8038506 | Блок | 2 |
| 14 | A852133 | Адаптер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | A852333 | Угловой штуцер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | A885003 | Пробка | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | J271025 | Болт с шайбой | 8 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | 4200387 | Гидроаккумулятор | 6 |
| 18A | 955656 | Уплотнительное кольцо | 1 |
| 37 | 4402661 | Шланг | 1 |
| 38 | 4213401 | Шланг | 1 |
| 39 | 4294162 | Шланг | 1 |
| 41 | 4269834 | Шланг | 1 |
| 42 | 4410902 | Шланг | 1 |
| 43 | 4192035 | Зажим | 1 |
| 44 | J271020 | Болт с шайбой | 1 |
| 44A | J901020 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
