Радиатор схуттер (левый) — HITACHI EX5500E-6

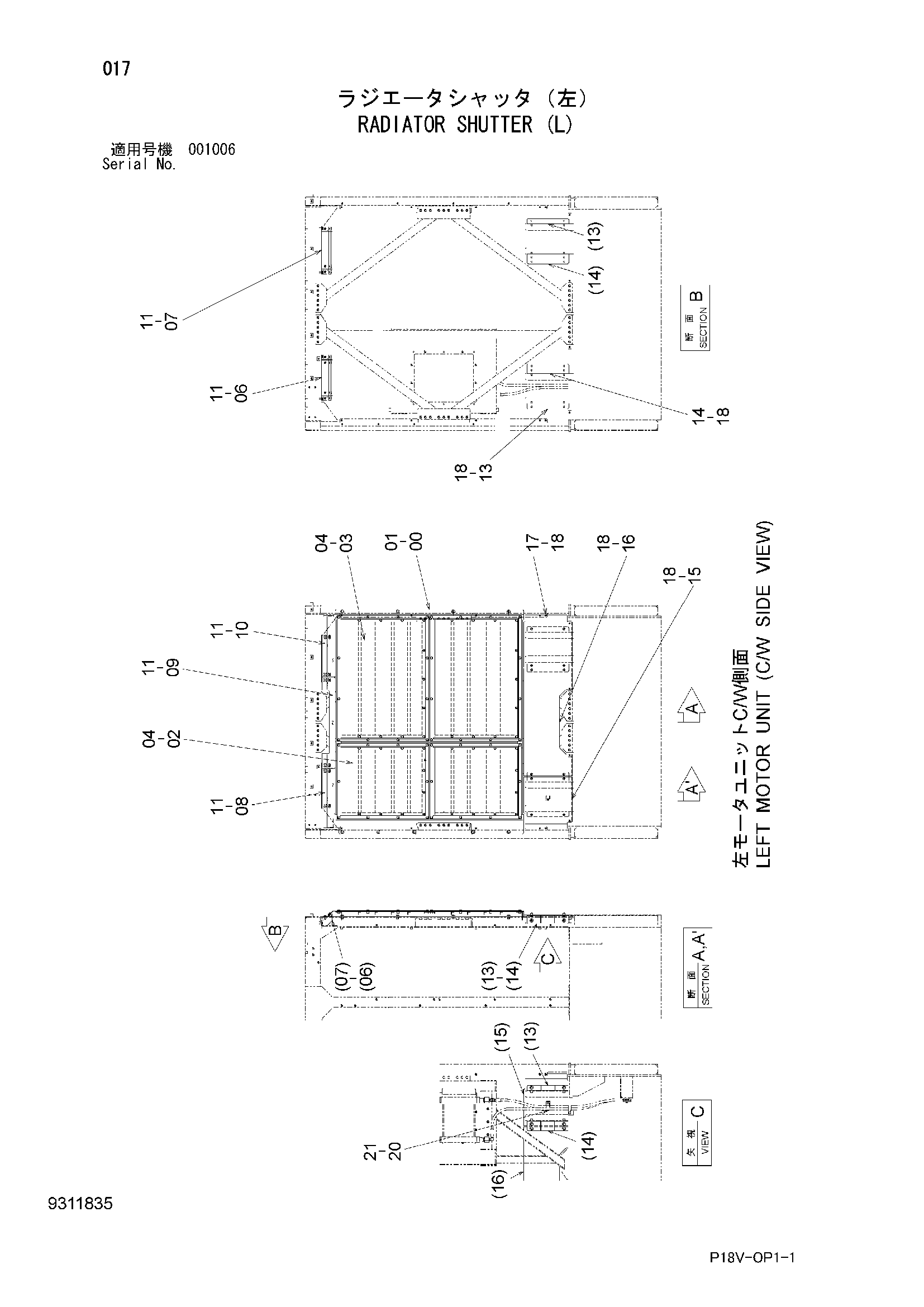

Заводская схема «Радиатор схуттер (левый)» для HITACHI EX5500E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6027715 | Решётка | 1 |
| 01 | J281035 | Болт с шайбой | 9 |
| 01A | J901035 | Болт | 1 |
| 01B | 4486055 | Шайба | 1 |
| 02 | 4707125 | Схуттер | 2 |
| 03 | 4707128 | Схуттер | 2 |
| 04 | J271025 | Болт с шайбой | 44 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 8119880 | Кронштейн | 1 |
| 07 | 8119881 | Кронштейн | 1 |
| 08 | 8119882 | Крышка | 1 |
| 09 | 3117579 | Крышка | 1 |
| 10 | 8119793 | Крышка | 1 |
| 11 | J281030 | Болт с шайбой | 16 |
| 11A | J901030 | Болт | 1 |
| 11B | 4486055 | Шайба | 1 |
| 13 | 9771748 | Кронштейн | 2 |
| 14 | 9771749 | Кронштейн | 2 |
| 15 | 8119884 | Крышка | 1 |
| 16 | 8119885 | Крышка | 1 |
| 17 | 8119886 | Крышка | 1 |
| 18 | J281025 | Болт с шайбой | 20 |
| 18A | J901025 | Болт | 1 |
| 18B | 4486055 | Шайба | 1 |
| 20 | 4190266 | Зажим | 1 |
| 21 | J271025 | Болт с шайбой | 1 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
