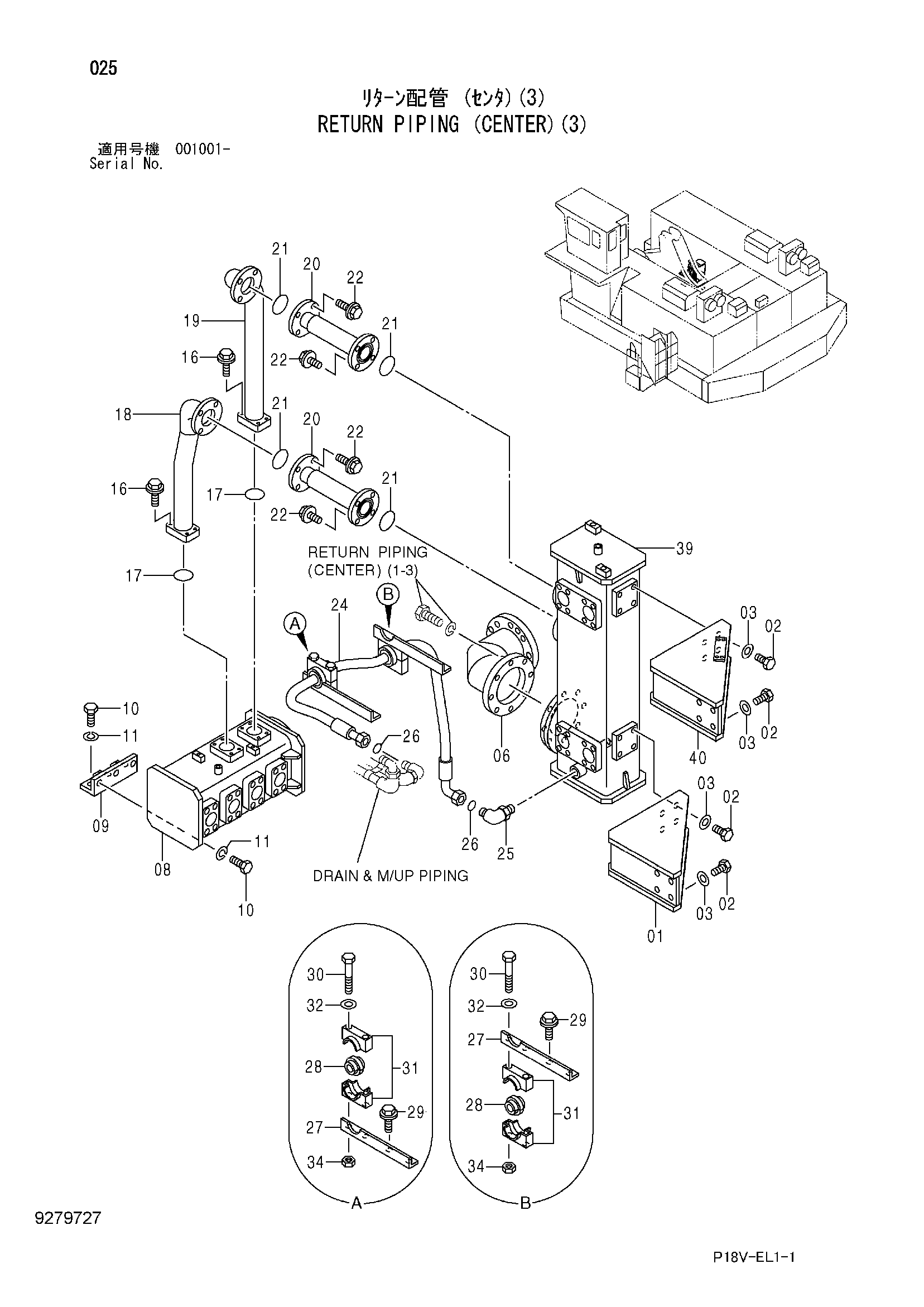

Обратные трубопроводы (центральный)(3) — HITACHI EX5500E-6
Заводская схема «Обратные трубопроводы (центральный)(3)» для HITACHI EX5500E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8085364 | Кронштейн | 1 |
| 02 | J931640 | Болт | 16 |
| 03 | J222016 | Шайба | 16 |
| 06 | 8084320 | Трубка | 1 |
| 08 | 7053176 | Коллектор | 1 |
| 09 | 8078385 | Кронштейн | 1 |
| 10 | J921445 | Болт | 6 |
| 11 | J222014 | Шайба | 6 |
| 16 | J271240 | Болт с шайбой | 8 |
| 16A | J901240 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 17 | 4153541 | Уплотнительное кольцо | 2 |
| 18 | 8110180 | Трубка | 1 |
| 19 | 8110182 | Трубка | 1 |
| 20 | 4422021 | Шланг | 2 |
| 21 | 4153543 | Уплотнительное кольцо | 4 |
| 22 | J271245 | Болт с шайбой | 16 |
| 22A | J901245 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 24 | 4454532 | Шланг | 1 |
| 25 | A853300 | Угловой штуцер | 1 |
| 25A | 970860 | Уплотнительное кольцо | 1 |
| 26 | 4187329 | Уплотнительное кольцо | 2 |
| 27 | 4439288 | Кронштейн | 2 |
| 28 | 4439547 | Втулка | 2 |
| 29 | J271035 | Болт с шайбой | 4 |
| 29A | J901035 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | J921004 | Болт | 4 |
| 31 | 4186032 | Хомут | 2 |
| 32 | J222010 | Шайба | 4 |
| 34 | J950010 | Гайка | 4 |
| 39 | 6025651 | Коллектор | 1 |
| 40 | 8098510 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
