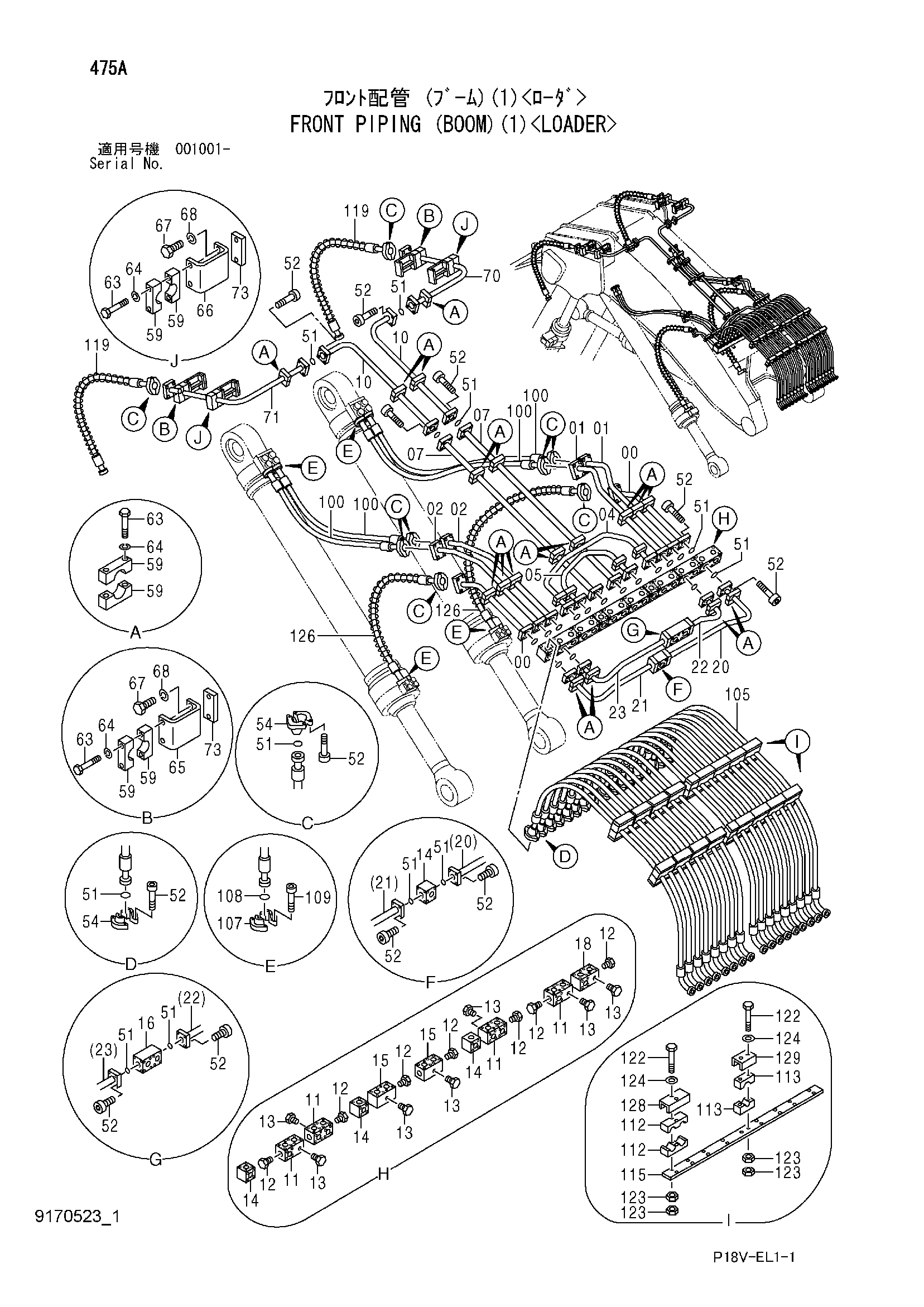

Гидролинии рабочего оборудования (стрела)(1)<погрузчик> — HITACHI EX5500E-6

Заводская схема «Гидролинии рабочего оборудования (стрела)(1)<погрузчик>» для HITACHI EX5500E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8072433	Трубка	2
01	8072434	Трубка	2
02	8072435	Трубка	2
04	8072436	Трубка	1
05	8072437	Трубка	1
07	8072438	Трубка	2
10	8073095	Трубка	2
11	3082692	Блок	4
12	4154694	Пробка	7
12A	4037888	Уплотнительное кольцо	1
13	4093624	Пробка	7
13A	957366	Уплотнительное кольцо	1
14	3082691	Блок	4
15	3082697	Блок	2
16	3082696	Блок	1
18	3082997	Блок	1
20	8072441	Трубка	1
21	8072442	Трубка	1
22	8072443	Трубка	1
23	8072444	Трубка	1
51	4510170	Уплотнительное кольцо	49
52	M342065	Болт с внутренним шестигранником	196
54	4169565	Разъёмный фланец	50
59	4357265	Хомут трубки	44
63	J901402	Болт	44
64	A590914	Пружинная шайба	44
65	9754281	Кронштейн	2
66	9750474	Кронштейн	2
67	J901440	Болт	8
67	J901460	Болт	8
68	A590914	Пружинная шайба	8
70	8079174	Трубка	1
71	8079180	Трубка	1
73	4437051	Пластина	4
100	4357729	Шланг	4
105	4197786	Шланг	17
107	4169565	Разъёмный фланец	12
108	4510170	Уплотнительное кольцо	6
109	M342065	Болт с внутренним шестигранником	24
112	4473130	Хомут	32
113	4485333	Хомут	4
115	3083217	Пластина	2
119	4414815	Шланг	2
122	J901214	Болт	36
123	J950012	Гайка	72
124	A590112	Плоская шайба	36
126	4448191	Шланг	2
128	4410171	Хомут	16
129	4410170	Хомут	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX5500E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
