フレ-ム (левый)(электрический) — HITACHI EX5500E-6

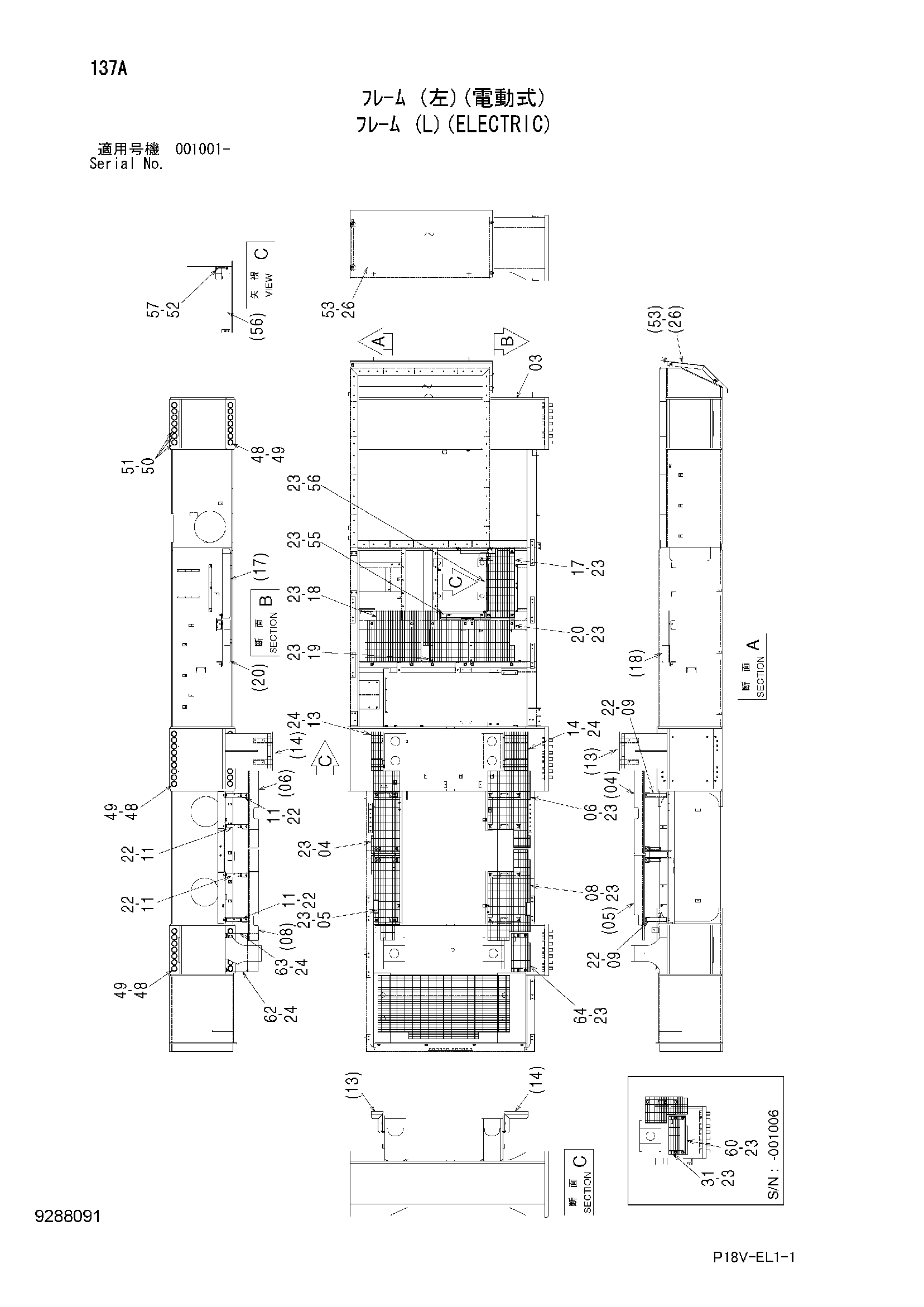

Заводская схема «フレ-ム (левый)(электрический)» для HITACHI EX5500E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 7054291 | Ступень | 1 |
| 05 | 7054288 | Ступень | 1 |
| 06 | 7054297 | Ступень | 1 |
| 08 | 7054296 | Ступень | 1 |
| 09 | 8112322 | Кронштейн | 2 |
| 11 | 8072326 | Кронштейн | 4 |
| 13 | 8072346 | Ступень | 1 |
| 14 | 8072347 | Ступень | 1 |
| 17 | 8071982 | Ступень | 1 |
| 18 | 7053074 | Ступень | 1 |
| 19 | 7053075 | Ступень | 1 |
| 20 | 7034466 | Ступень | 1 |
| 22 | J271240 | Болт с шайбой | 12 |
| 22A | J901240 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 23 | J281035 | Болт с шайбой | 41 |
| 23A | J901035 | Болт | 1 |
| 23B | 4486055 | Шайба | 1 |
| 24 | J271225 | Болт с шайбой | 12 |
| 24A | J901225 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 26 | 8109997 | Крышка | 1 |
| 31 | 8109912 замена: 8116241 | Ступень | 1 |
| 48 | J833602 | Болт | 43 |
| 49 | 4114410 | Шайба | 43 |
| 50 | J833618 | Болт | 3 |
| 51 | 4406546 | Проставка | 3 |
| 52 | J271025 | Болт с шайбой | 4 |
| 52A | J901025 | Болт | 1 |
| 52B | J222010 | Шайба | 1 |
| 53 | J281025 | Болт с шайбой | 4 |
| 53A | J901025 | Болт | 1 |
| 53B | 4486055 | Шайба | 1 |
| 55 | 8113508 | Крышка | 1 |
| 56 | 4684156 | Пластина | 1 |
| 57 | 8113509 | Кронштейн | 1 |
| 60 | 9770457 замена: 8116241 | Ступень | 1 |
| 62 | 8116237 | Кронштейн | 1 |
| 63 | 8116236 | Кронштейн | 1 |
| 64 | 8116241 | Ступень | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
