Быстрый заправка трубопроводы (центральный)(электрический) — HITACHI EX5500E-6

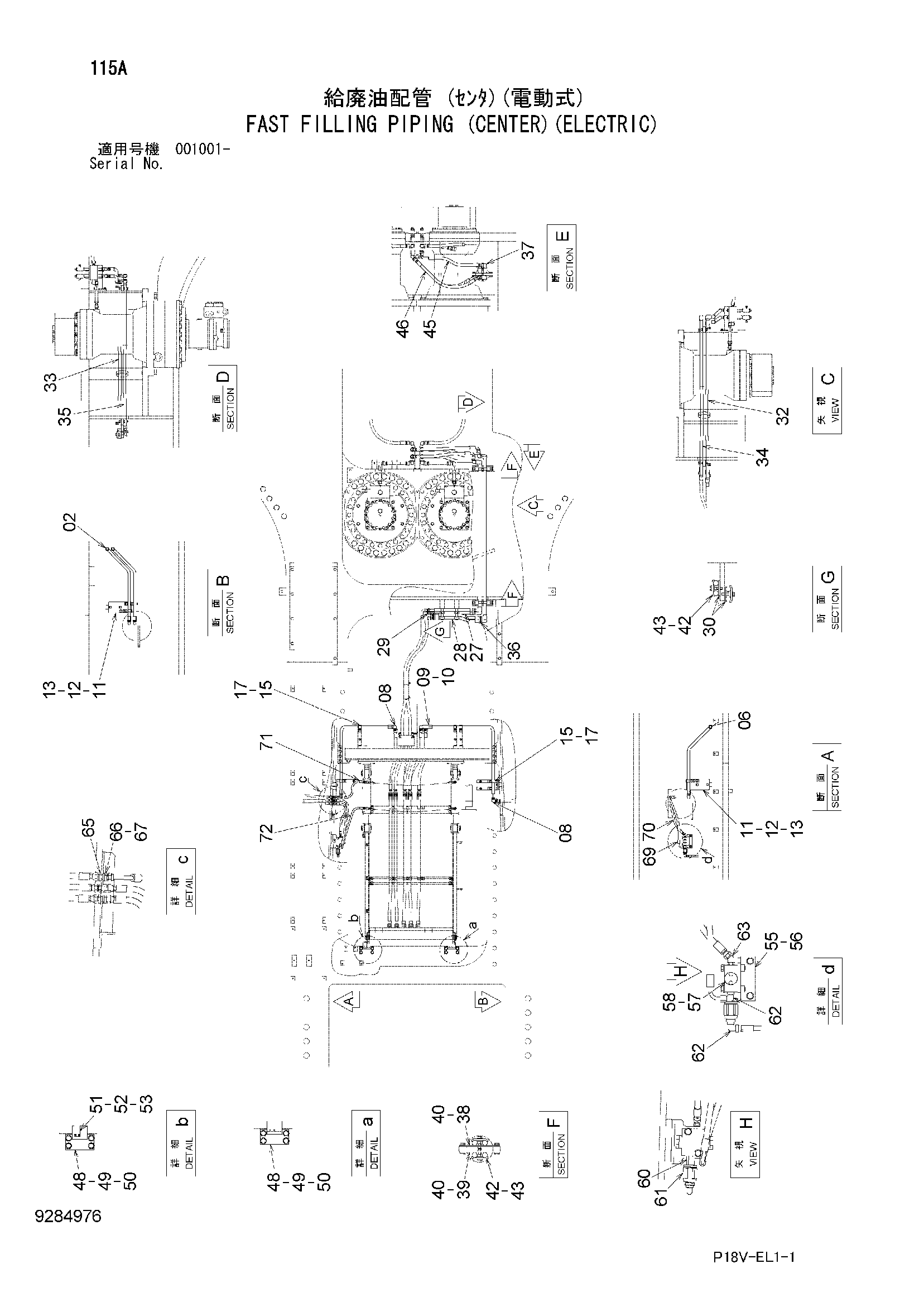

Заводская схема «Быстрый заправка трубопроводы (центральный)(электрический)» для HITACHI EX5500E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9768392 | Трубка | 2 |
| 06 | 9768395 | Трубка | 1 |
| 08 | A852366 | Угловой штуцер | 6 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4291184 | Адаптер | 1 |
| 10 | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 9768401 | Кронштейн | 2 |
| 12 | 9768399 | Кронштейн | 3 |
| 13 | J271235 | Болт с шайбой | 10 |
| 13A | J901235 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 15 | 4053595 | Хомут трубки | 6 |
| 17 | J271265 | Болт с шайбой | 6 |
| 17A | J901265 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 27 | 9769245 | Трубка | 2 |
| 28 | 9769246 | Трубка | 2 |
| 29 | A852166 | Адаптер | 4 |
| 29A | 4506424 | Уплотнительное кольцо | 1 |
| 30 | 4467991 | Пластина | 4 |
| 32 | 8086806 | Трубка | 1 |
| 33 | 8086805 | Трубка | 1 |
| 34 | 8086804 | Трубка | 1 |
| 35 | 8086803 | Трубка | 1 |
| 36 | A852166 | Адаптер | 4 |
| 36A | 4506424 | Уплотнительное кольцо | 1 |
| 37 | A852366 | Угловой штуцер | 4 |
| 37A | 4506424 | Уплотнительное кольцо | 1 |
| 38 | 9758123 | Кронштейн | 2 |
| 39 | 9758124 | Кронштейн | 2 |
| 40 | J271220 | Болт с шайбой | 8 |
| 40A | J901220 | Болт | 1 |
| 40B | J222012 | Шайба | 1 |
| 42 | 4053596 | Хомут трубки | 8 |
| 43 | J271260 | Болт с шайбой | 8 |
| 43A | J901260 | Болт | 1 |
| 43B | J222012 | Шайба | 1 |
| 45 | 4310094 | Шланг | 2 |
| 46 | 4402711 | Шланг | 2 |
| 48 | 9762113 | Ограничитель | 2 |
| 49 | J931645 | Болт | 8 |
| 50 | 4114405 | Шайба | 8 |
| 51 | 4318956 | Выключатель | 1 |
| 52 | M430430 | Винт | 2 |
| 53 | A590904 | Пружинная шайба | 2 |
| 55 | 9767811 | Кронштейн | 1 |
| 56 | J271030 | Болт с шайбой | 2 |
| 56A | J901030 | Болт | 1 |
| 56B | J222010 | Шайба | 1 |
| 57 | 4669072 | Обратный клапан | 1 |
| 58 | J271070 | Болт с шайбой | 2 |
| 58A | J901070 | Болт | 1 |
| 58B | J222010 | Шайба | 1 |
| 60 | 4669340 | Адаптер | 1 |
| 60A | 957366 | Уплотнительное кольцо | 1 |
| 61 | 4403886 | Клапан словретур | 1 |
| 62 | A852323 | Угловой штуцер | 2 |
| 62A | 957366 | Уплотнительное кольцо | 1 |
| 63 | A852233 | Угловой штуцер | 1 |
| 63A | 4509180 | Уплотнительное кольцо | 1 |
| 65 | 4202532 | Адаптер | 3 |
| 66 | 4202531 | Гайка | 3 |
| 67 | A590114 | Плоская шайба | 3 |
| 69 | 4605144 | Шланг | 1 |
| 70 | 4478281 | Шланг | 1 |
| 71 | 4480020 | Шланг | 1 |
| 72 | 4305229 | Шланг | 1 |
