Поручень (левый)(электрический) — HITACHI EX5500E-6

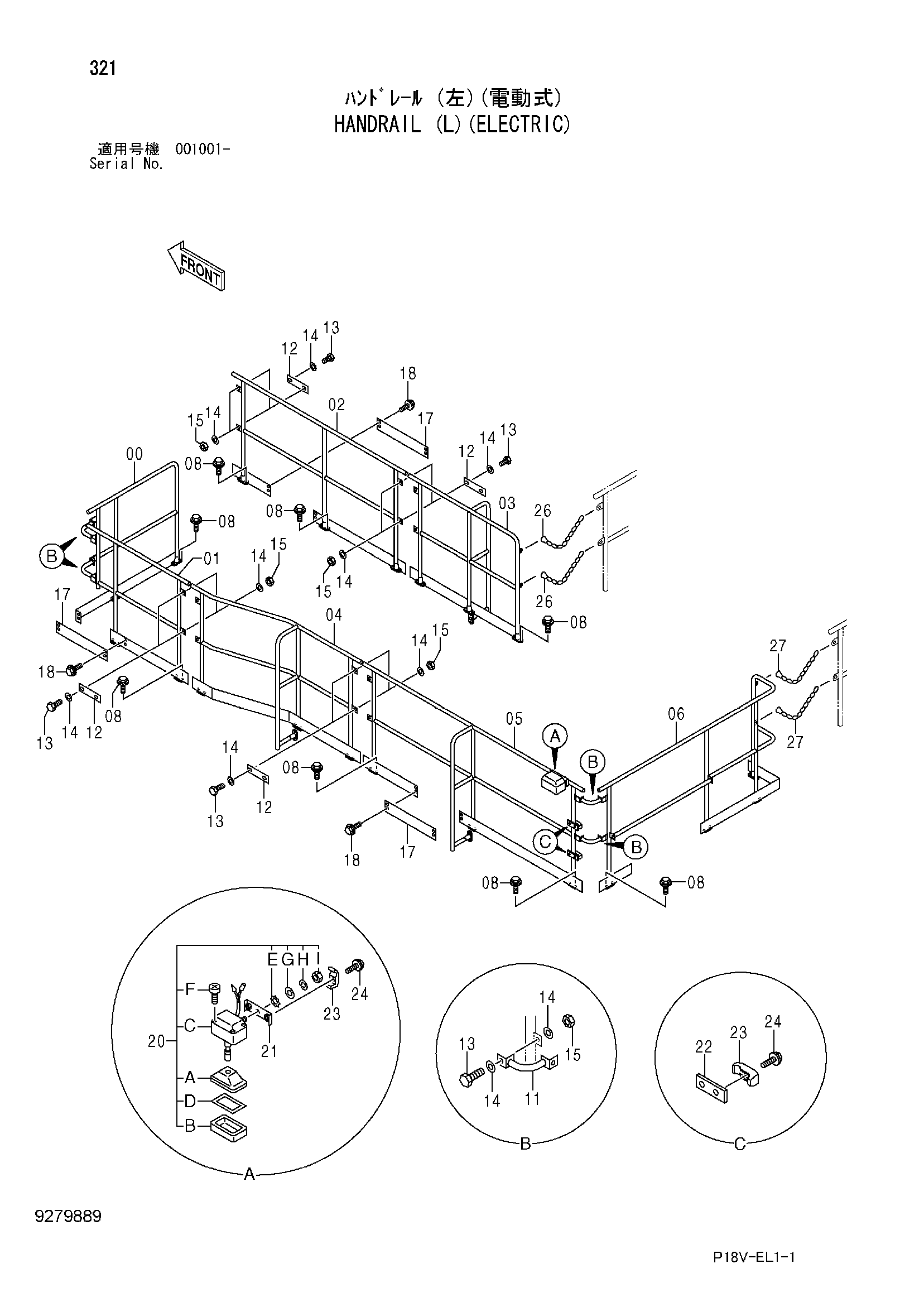

Заводская схема «Поручень (левый)(электрический)» для HITACHI EX5500E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7052904 | Поручень | 1 |
| 01 | 8109691 | Поручень | 1 |
| 02 | 7052905 | Поручень | 1 |
| 03 | 7052906 | Поручень | 1 |
| 04 | 7052907 | Поручень | 1 |
| 05 | 7052908 | Поручень | 1 |
| 06 | 6025549 | Поручень | 1 |
| 08 | J271240 | Болт с шайбой | 46 |
| 08A | J901240 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 11 | 9744447 | Трубка | 4 |
| 12 | 4621981 | Пластина | 8 |
| 13 | J921235 | Болт | 24 |
| 14 | 449490 | Плоская шайба | 48 |
| 15 | J950012 | Гайка | 24 |
| 17 | 4433267 | Пластина | 3 |
| 18 | J281230 | Болт с шайбой | 12 |
| 18A | J901230 | Болт | 1 |
| 18B | 4249324 | Шайба | 1 |
| 20 | 4336570 | Фара | 1 |
| 20A | 4326801 | Ленс блок | 1 |
| 20B | 4326802 | Рама | 1 |
| 20C | 4285648 | Лампа | 1 |
| 20D | 4326803 | Прокладка | 1 |
| 20E | 4307026 | Шайба | 1 |
| 20F | 4307027 | Винт | 4 |
| 20G | A590114 | Плоская шайба | 1 |
| 20H | A590914 | Пружинная шайба | 1 |
| 20I | J952014 | Гайка | 1 |
| 21 | 9749858 | Кронштейн | 1 |
| 22 | 4457592 | Седло винта | 3 |
| 23 | 4053598 | Хомут трубки | 5 |
| 24 | J271265 | Болт с шайбой | 5 |
| 24A | J901265 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 26 | 4446902 | Цепь | 2 |
| 27 | 4446902 | Цепь | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
