Крышка (гусеница)(электрический) — HITACHI EX5500E-6

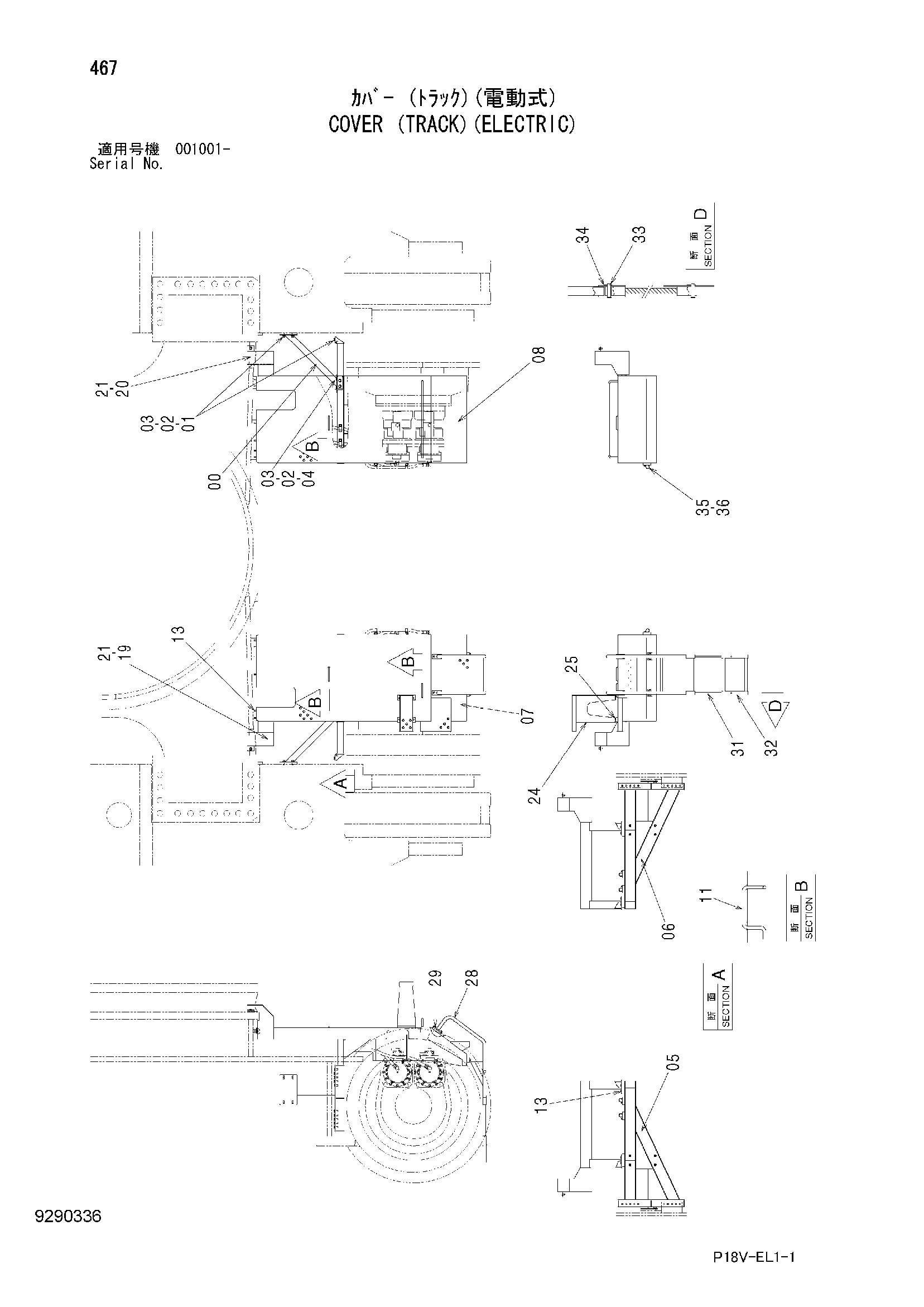

Заводская схема «Крышка (гусеница)(электрический)» для HITACHI EX5500E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8113462 | Опора | 2 |
| 01 | J931640 | Болт | 28 |
| 02 | A590916 | Пружинная шайба | 36 |
| 03 | J222016 | Шайба | 36 |
| 04 | J931645 | Болт | 8 |
| 05 | 6026390 | Опора | 1 |
| 06 | 6026393 | Опора | 1 |
| 07 | 6026370 | Крышка | 1 |
| 08 | 6026357 | Крышка | 1 |
| 11 | 4189865 | Рукоятка | 3 |
| 13 | J281235 | Болт с шайбой | 20 |
| 13A | J901235 | Болт | 1 |
| 13B | 4249324 | Шайба | 1 |
| 19 | 7034686 | Крышка | 1 |
| 20 | 7034687 | Крышка | 1 |
| 21 | J281225 | Болт с шайбой | 6 |
| 21A | J901225 | Болт | 1 |
| 21B | 4249324 | Шайба | 1 |
| 24 | 7034685 | Ступень | 1 |
| 25 | J271225 | Болт с шайбой | 4 |
| 25A | J901225 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 28 | 8086376 | Ступень | 1 |
| 29 | J271230 | Болт с шайбой | 8 |
| 29A | J901230 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 31 | 4200559 | Канат провод | 2 |
| 32 | 9750271 | Ступень | 1 |
| 33 | 4200558 | Палец | 4 |
| 34 | A764020 | Шплинт | 4 |
| 35 | 4190264 | Зажим | 8 |
| 36 | J271025 | Болт с шайбой | 8 |
| 36A | J901025 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
