Гидроаккумулятор трубопроводы — HITACHI EX5500E-6

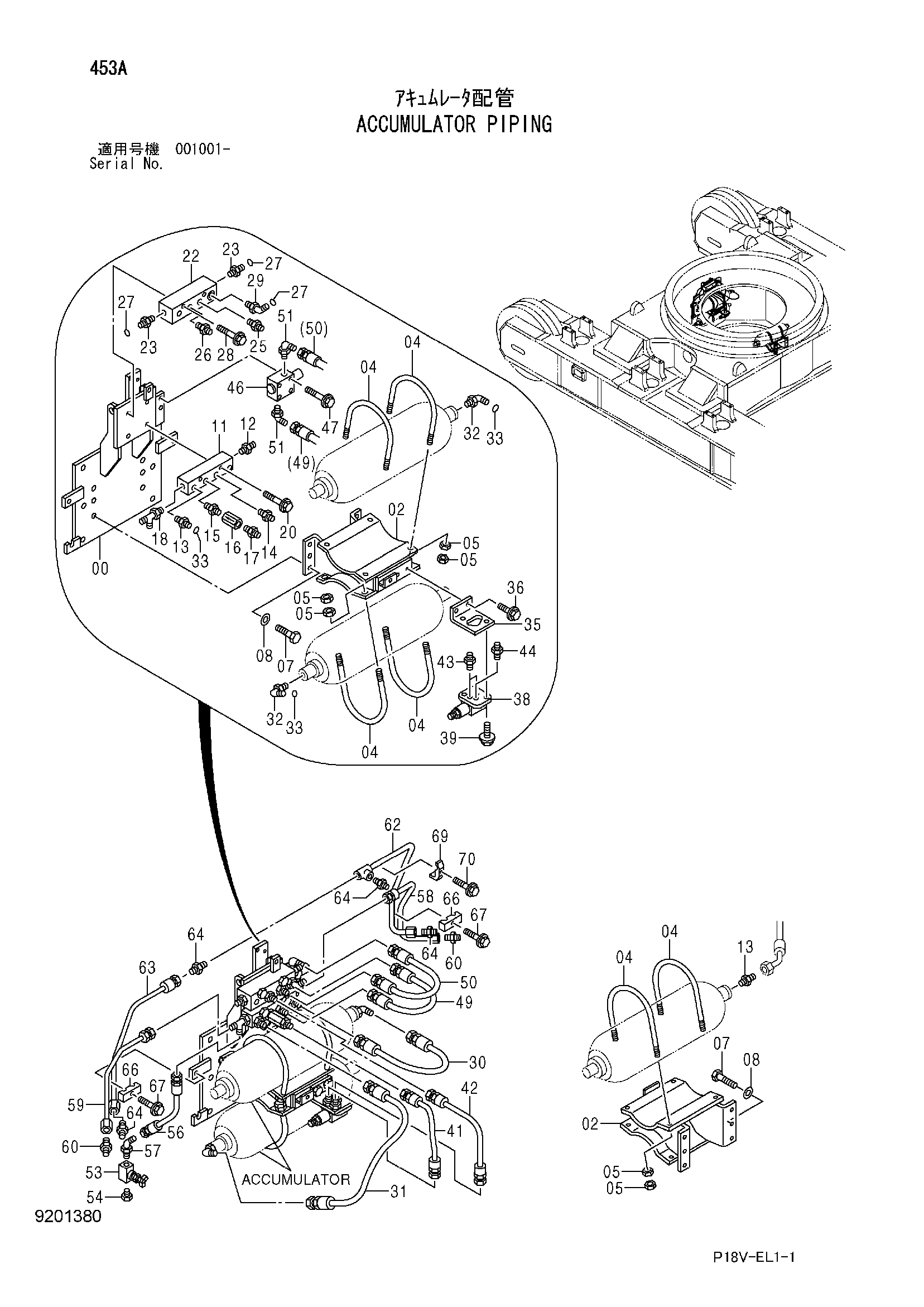

Заводская схема «Гидроаккумулятор трубопроводы» для HITACHI EX5500E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7034619 | Кронштейн | 1 |
| 02 | 7016977 | Кронштейн | 2 |
| 04 | 4189508 | U-образный болт | 6 |
| 05 | J950016 | Гайка | 24 |
| 07 | J901445 | Болт | 12 |
| 08 | A590914 | Пружинная шайба | 12 |
| 11 | 3082393 | Блок | 1 |
| 12 | A852144 | Адаптер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | A853166 | Адаптер | 2 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | A852143 | Адаптер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4234652 | Адаптер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 9034570 | Обратный клапан | 1 |
| 17 | 4215651 | Адаптер | 1 |
| 18 | 4270679 | Тройник | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | J271290 | Болт с шайбой | 2 |
| 20A | J901290 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 22 | 3082392 | Блок | 1 |
| 23 | A853188 | Адаптер | 2 |
| 23A | 4506429 | Уплотнительное кольцо | 1 |
| 25 | A852143 | Адаптер | 1 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | A852122 | Адаптер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4187328 | Уплотнительное кольцо | 2 |
| 28 | J271200 | Болт с шайбой | 2 |
| 28A | J901200 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 29 | 4402233 | Угловой штуцер | 1 |
| 29A | 4506424 | Уплотнительное кольцо | 1 |
| 30 | 4197700 | Шланг | 1 |
| 31 | 4207383 | Шланг | 1 |
| 32 | A853366 | Угловой штуцер | 2 |
| 32A | 4506424 | Уплотнительное кольцо | 1 |
| 33 | 4187308 | Уплотнительное кольцо | 4 |
| 35 | 4189321 | Кронштейн | 1 |
| 36 | J271025 | Болт с шайбой | 2 |
| 36A | J901025 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 38 | 4189176 | Клапан | 1 |
| 39 | J260845 | Болт с шайбой | 2 |
| 39A | J900845 | Болт | 1 |
| 39B | A590108 | Плоская шайба | 1 |
| 41 | 4401950 | Шланг (A2) | 1 |
| 42 | 4304957 | Шланг | 1 |
| 43 | 4215651 | Адаптер | 2 |
| 44 | 4154651 | Адаптер | 1 |
| 46 | 4189175 | Предохранительный клапан | 1 |
| 47 | J260870 | Болт с шайбой | 4 |
| 47A | J900870 | Болт | 1 |
| 47B | A590108 | Плоская шайба | 1 |
| 49 | 4401951 | Шланг (A3) | 1 |
| 50 | 4401952 | Шланг (A4) | 1 |
| 51 | A852343 | Угловой штуцер | 2 |
| 51A | 4506418 | Уплотнительное кольцо | 1 |
| 53 | 4199539 | Запорный клапан | 1 |
| 54 | A885002 | Пробка | 1 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 56 | 4207317 | Шланг | 1 |
| 57 | A852222 | Угловой штуцер | 1 |
| 57A | 957366 | Уплотнительное кольцо | 1 |
| 58 | 8072229 | Трубка | 1 |
| 59 | 8072230 | Трубка | 1 |
| 60 | A852144 | Адаптер | 2 |
| 60A | 4506418 | Уплотнительное кольцо | 1 |
| 62 | 8072231 | Трубка | 1 |
| 63 | 8072232 | Трубка | 1 |
| 64 | A852133 | Адаптер | 3 |
| 64A | 4509180 | Уплотнительное кольцо | 1 |
| 66 | 4401656 | Хомут | 2 |
| 67 | J271045 | Болт с шайбой | 2 |
| 67A | J901045 | Болт | 1 |
| 67B | J222010 | Шайба | 1 |
| 69 | 4138227 | Хомут трубки | 1 |
| 70 | J271040 | Болт с шайбой | 1 |
| 70A | J901040 | Болт | 1 |
| 70B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
