Всасывающие трубопроводы (левый) — HITACHI EX5500E-6

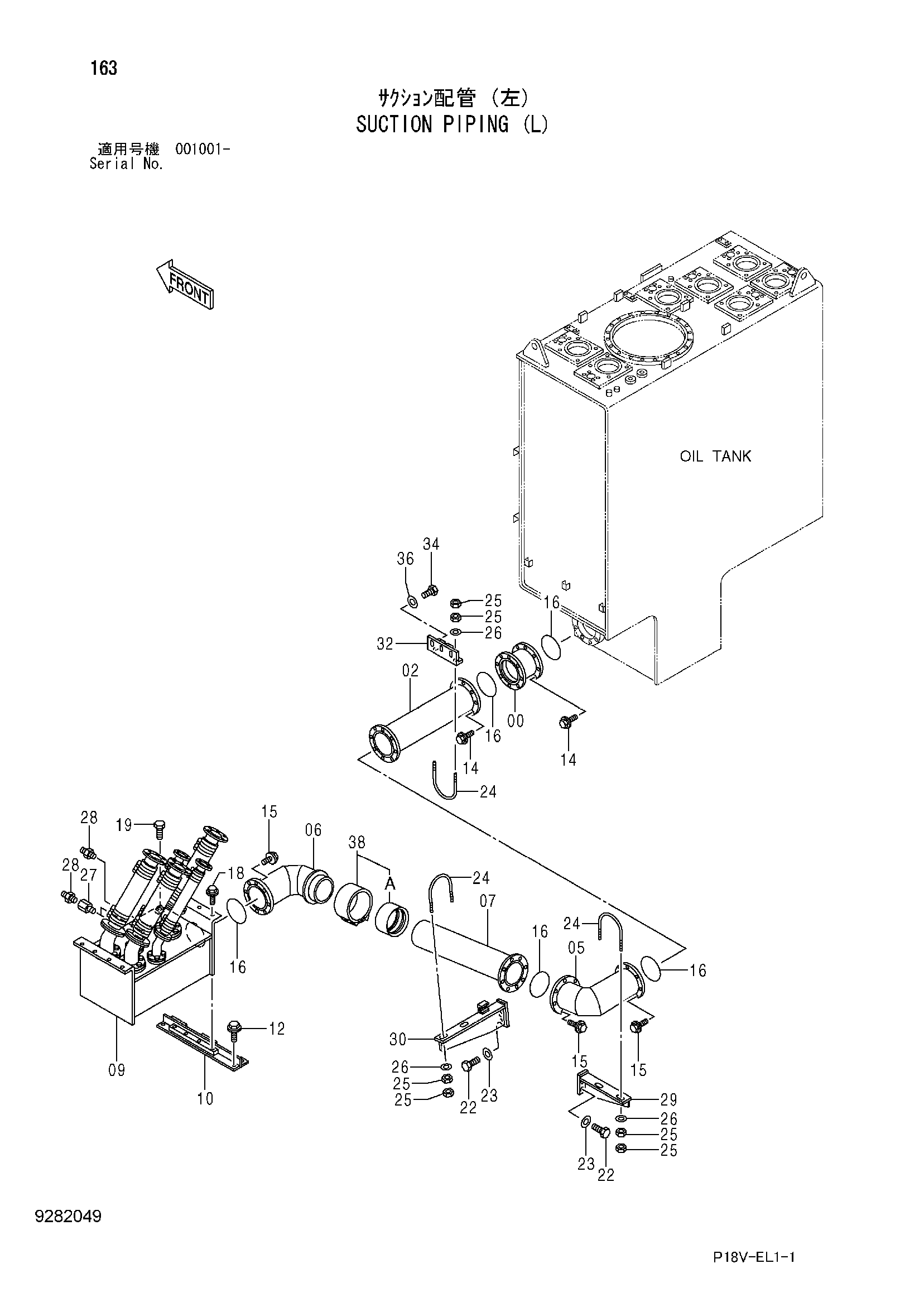

Заводская схема «Всасывающие трубопроводы (левый)» для HITACHI EX5500E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9196746 | Шланг всасывание | 1 |
| 02 | 8085103 | Трубка | 1 |
| 05 | 8071627 | Трубка | 1 |
| 06 | 8085100 | Трубка | 1 |
| 07 | 9757184 | Трубка | 1 |
| 10 | 8111466 | Опора | 1 |
| 12 | J271230 | Болт с шайбой | 4 |
| 12A | J901230 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 14 | J271255 | Болт с шайбой | 16 |
| 14A | J901255 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | J271235 | Болт с шайбой | 24 |
| 15A | J901235 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | A810220 | Уплотнительное кольцо | 5 |
| 18 | J281230 | Болт с шайбой | 8 |
| 18A | J901230 | Болт | 1 |
| 18B | 4249324 | Шайба | 1 |
| 19 | J271220 | Болт с шайбой | 2 |
| 19A | J901220 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 22 | J931635 | Болт | 4 |
| 23 | 4087197 | Шайба | 4 |
| 24 | 4402325 | U-образный болт | 3 |
| 25 | J950012 | Гайка | 12 |
| 26 | 449490 | Плоская шайба | 6 |
| 27 | 4402491 | Адаптер | 2 |
| 27A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | 4250084 | Адаптер | 3 |
| 28A | 4506424 | Уплотнительное кольцо | 1 |
| 29 | 8111153 | Кронштейн | 1 |
| 30 | 8111185 | Кронштейн | 1 |
| 32 | 8085124 | Кронштейн | 1 |
| 34 | J921430 | Болт | 3 |
| 36 | J217084 | Шайба | 3 |
| 38 | 4445225 | Муфта | 1 |
| 38A | 4615578 | Втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
