Механизм натяжения — HITACHI EX5500E-6

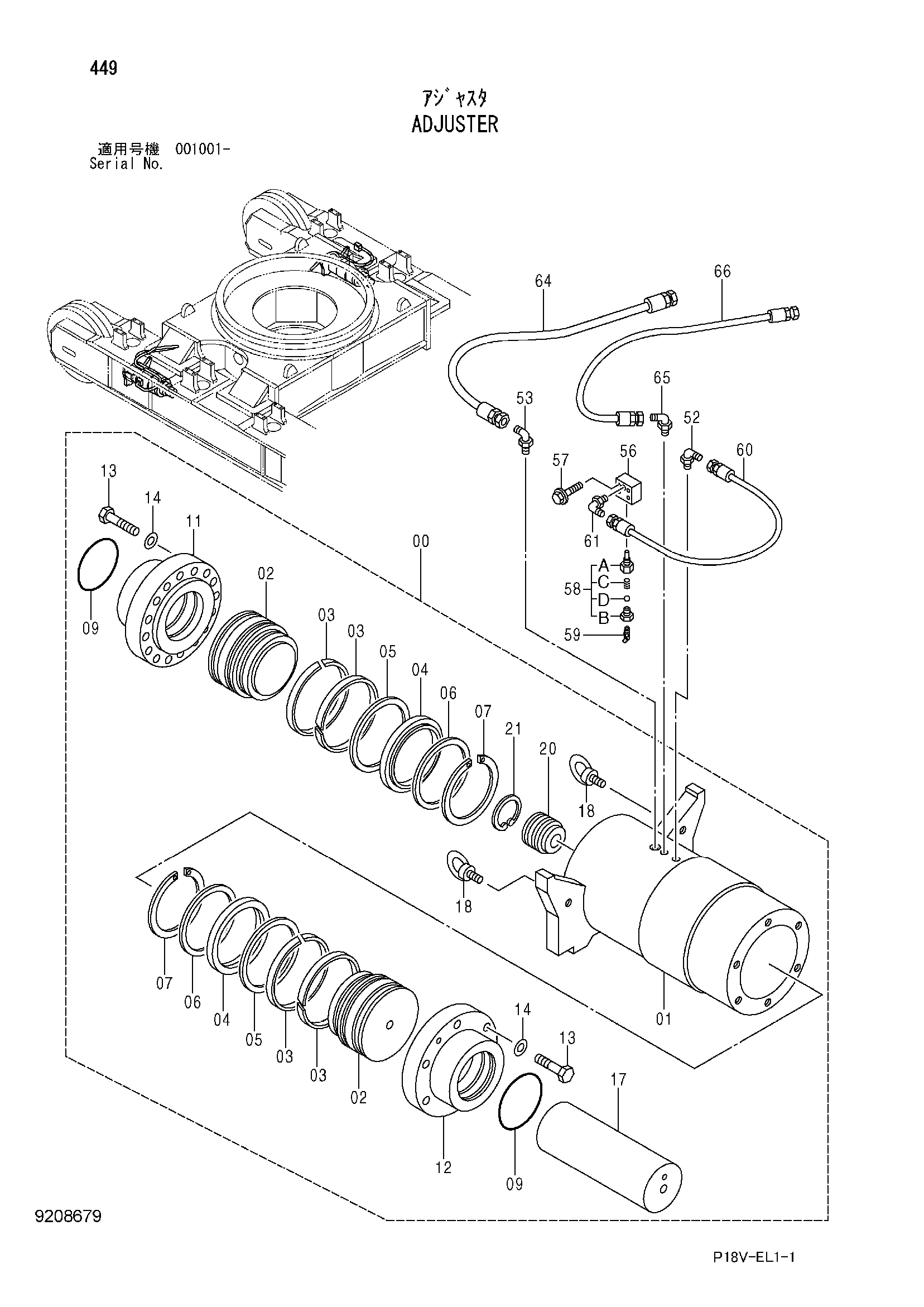

Заводская схема «Механизм натяжения» для HITACHI EX5500E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9230798 | Механизм натяжения гидроцилиндр | 1 |
| 01 | 6023701 | Гидроцилиндр | 1 |
| 02 | 3080853 | Поршень | 2 |
| 03 | 4175264 | Износостойкое кольцо | 4 |
| 04 | 4175266 | U-образная манжета | 2 |
| 05 | 4175285 | Опорное кольцо | 2 |
| 06 | 4175268 | Пластина | 2 |
| 07 | 4174566 | Стопорное кольцо | 2 |
| 09 | 4113165 | Уплотнительное кольцо | 2 |
| 11 | 3088786 | Фланец | 1 |
| 12 | 3080851 | Фланец | 1 |
| 13 | J833002 | Болт | 22 |
| 14 | 4114408 | Шайба | 22 |
| 17 | 4447330 | Шток | 1 |
| 18 | 4110308 | Болт проушина | 2 |
| 20 | 4187925 | Клапан | 1 |
| 21 | 988850 | Стопорное кольцо | 1 |
| 52 | A852322 | Угловой штуцер | 1 |
| 52A | 957366 | Уплотнительное кольцо | 1 |
| 53 | A852344 | Угловой штуцер | 1 |
| 53A | 4506418 | Уплотнительное кольцо | 1 |
| 56 | 3035682 | Блок | 1 |
| 57 | J271065 | Болт с шайбой | 2 |
| 57A | J901065 | Болт | 1 |
| 57B | J222010 | Шайба | 1 |
| 58 | 9175088 | Клапан | 1 |
| 58A | 3007166 | Клапан | 1 |
| 58B | 3007167 | Клапан | 1 |
| 58C | 4049951 | Пружина | 1 |
| 58D | 4131360 | Шарик | 1 |
| 59 | J75581 | Пресс-маслёнка | 1 |
| 60 | 4405634 | Шланг | 1 |
| 61 | A852322 | Угловой штуцер | 1 |
| 61A | 957366 | Уплотнительное кольцо | 1 |
| 64 | 4402806 | Шланг | 1 |
| 65 | A852323 | Угловой штуцер | 1 |
| 65A | 957366 | Уплотнительное кольцо | 1 |
| 66 | 4318411 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
