Электрооборудование (правый)(электрический) — HITACHI EX5500E-6

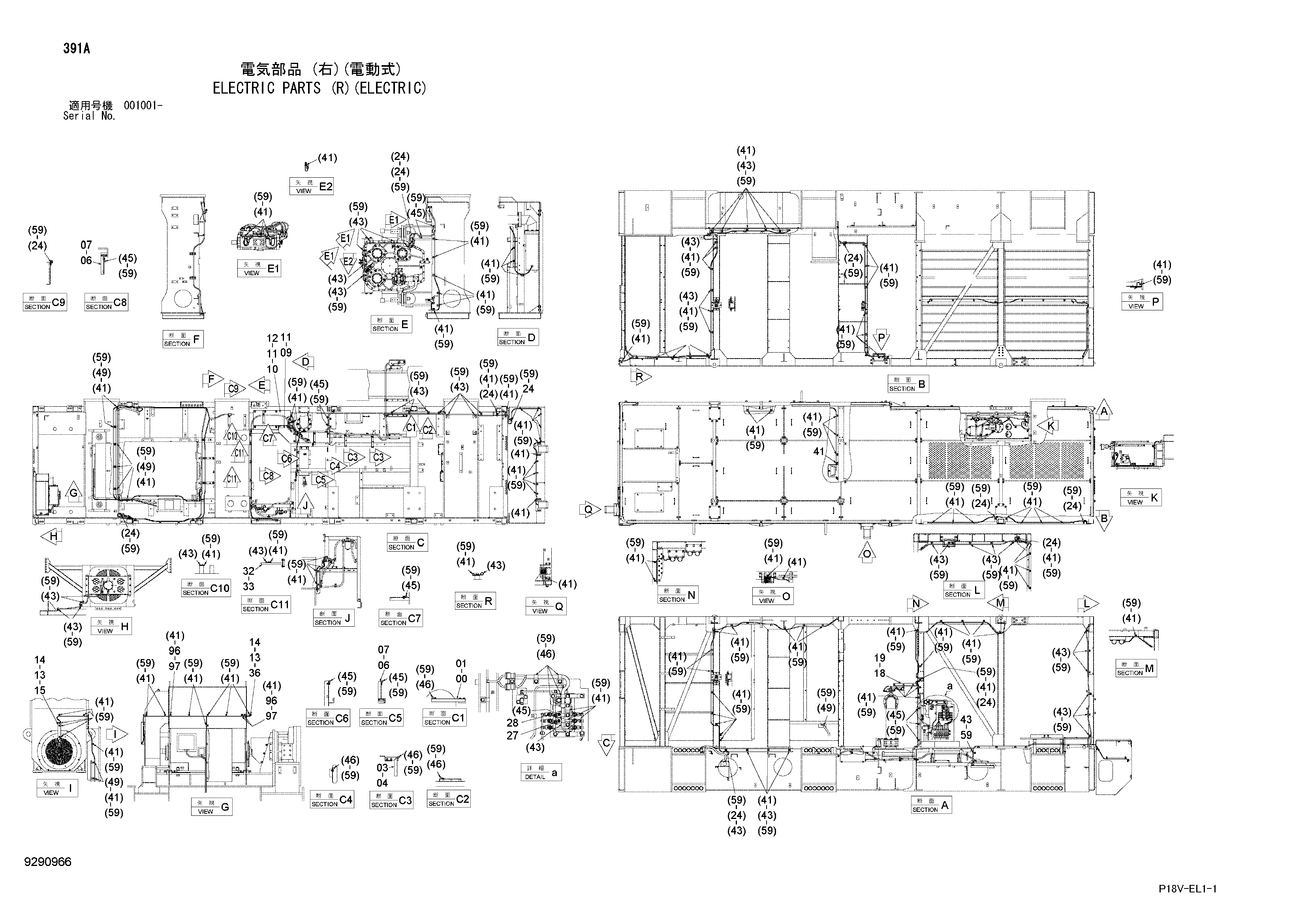

Заводская схема «Электрооборудование (правый)(электрический)» для HITACHI EX5500E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9769469 | Кронштейн | 1 |
| 01 | J271230 | Болт с шайбой | 2 |
| 01A | J901230 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | 9769470 | Кронштейн | 2 |
| 04 | J271030 | Болт с шайбой | 4 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 9769471 | Кронштейн | 2 |
| 07 | J271035 | Болт с шайбой | 4 |
| 07A | J901035 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | 3084382 | Крышка | 1 |
| 10 | 8074621 | Крышка | 1 |
| 11 | J271025 | Болт с шайбой | 6 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | J271045 | Болт с шайбой | 3 |
| 12A | J901045 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 4250260 | Датчик | 2 |
| 14 | A501210 | Гайка | 2 |
| 15 | 8114630 | Кронштейн | 1 |
| 18 | 9753404 | Кронштейн | 1 |
| 19 | J271035 | Болт с шайбой | 2 |
| 19A | J901035 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 24 | 4448037 | Кронштейн | 12 |
| 27 | 4677463 | Пробка | 2 |
| 28 | 4445979 | Разъём | 2 |
| 32 | 9769078 | Кронштейн | 2 |
| 33 | J271025 | Болт с шайбой | 4 |
| 33A | J901025 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 36 | 9769571 | Кронштейн | 1 |
| 41 | 4190261 | Зажим (10) | 155 |
| 43 | 4190275 | Зажим (14) | 56 |
| 45 | 4190273 | Зажим (18) | 13 |
| 46 | 4190274 | Зажим (20) | 14 |
| 49 | 4192035 | Зажим (28) | 13 |
| 59 | J271025 | Болт с шайбой | 200 |
| 59A | J901025 | Болт | 1 |
| 59B | J222010 | Шайба | 1 |
| 90 | 4055312 | Ленточный зажим | 50 |
| 91 | 4055311 | Ленточный зажим | 50 |
| 96 | 4472406 | Проставка | 3 |
| 97 | J271000 | Болт с шайбой | 3 |
| 97A | J901000 | Болт | 1 |
| 97B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
