Лубрикатор группа (1) — HITACHI EX5500E-6

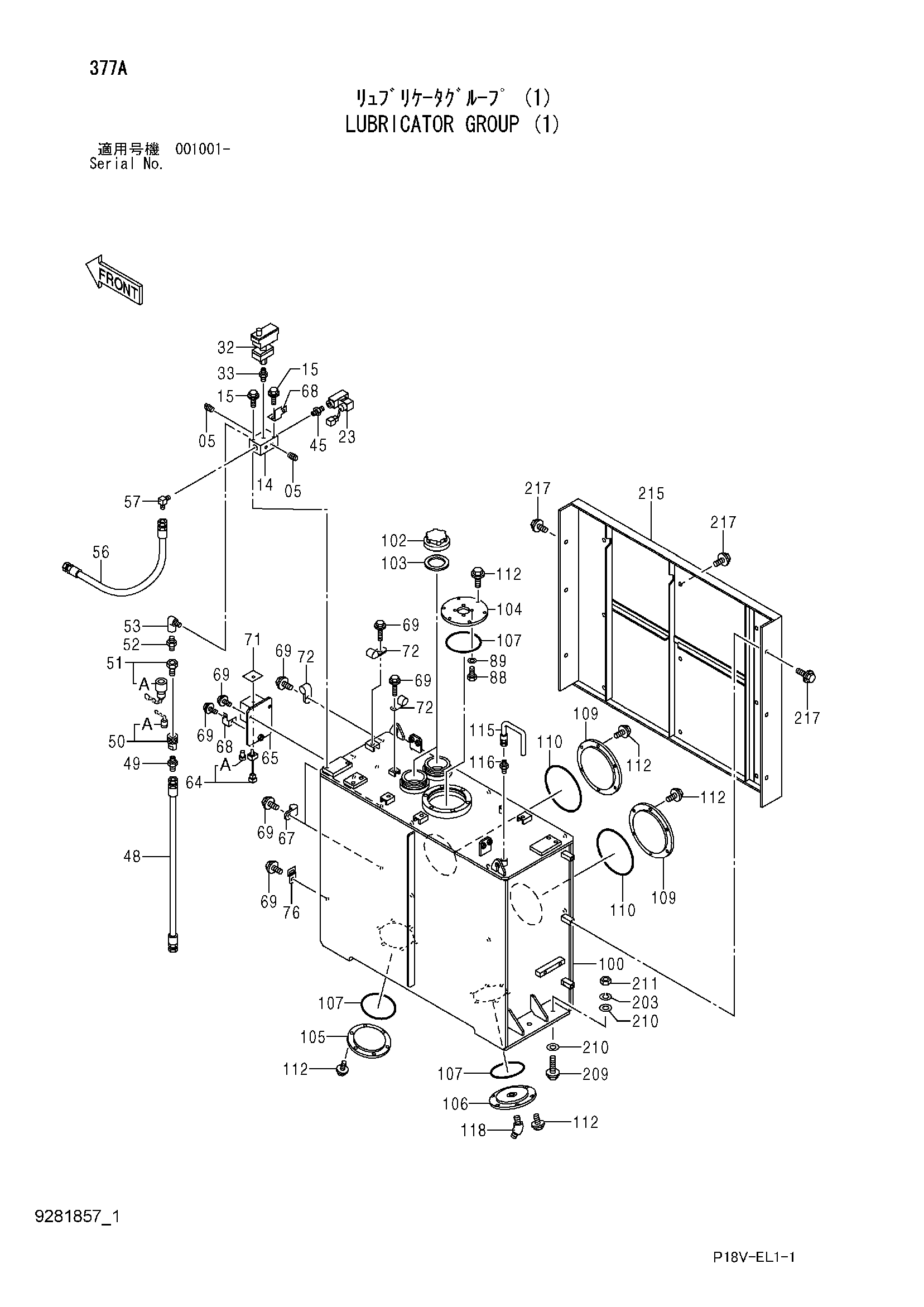

Заводская схема «Лубрикатор группа (1)» для HITACHI EX5500E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
05	94-2022	Пробка	2
14	4461335	Блок	1
15	J271065	Болт с шайбой	2
15A	J901065	Болт	1
15B	J222010	Шайба	1
23	4377537	Датчик давления	1
48	4236765	Шланг	1
49	4215650	Адаптер	1
50	4022907	Самоуплотняющееся соединение	1
50A	4072595	Колпачок	1
51	4022908	Самоуплотняющееся соединение	1
51A	4072596	Колпачок	1
52	94-1702	Адаптер	1
53	94-0631	Угловой штуцер	1
56	4358923	Шланг	1
57	4156433	Угловой штуцер	1
64	4377351	Выключатель	1
64A	4405843	Колпачок резиновый	1
65	8072522	Кронштейн	1
67	4190261	Зажим	2
68	4257159	Кронштейн	2
69	J271020	Болт с шайбой	10
69A	J901020	Болт	1
69B	J222010	Шайба	1
71	4379181	Информационная табличка	1
72	4190275	Зажим	4
76	4448037	Кронштейн	2
88	19H2036	Болт	4
89	4217016	Пружинная шайба	4
100	6020295	Бак	1
102	3081766	Колпачок	2
103	4031285	Манжета резиновый	2
104	4414576	Крышка	1
105	4346695	Крышка	1
106	9749663	Крышка	1
107	A810165	Уплотнительное кольцо	3
109	4415961	Крышка	2
110	A810220	Уплотнительное кольцо	2
112	J271025	Болт с шайбой	30
112A	J901025	Болт	1
112B	J222010	Шайба	1
115	9751671	Трубка	1
116	4215649	Адаптер	1
118	4190248	Угловой штуцер	1
209	J901665	Болт	6
210	4087197	Шайба	12
211	J950016	Гайка	6
213	9744620	Кронштейн	1
215	7037796	Крышка	1
217	J281020	Болт с шайбой	15
217A	J901020	Болт	1
217B	4486055	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX5500E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
