Аккумулятор (1)(электрический) — HITACHI EX5500E-6

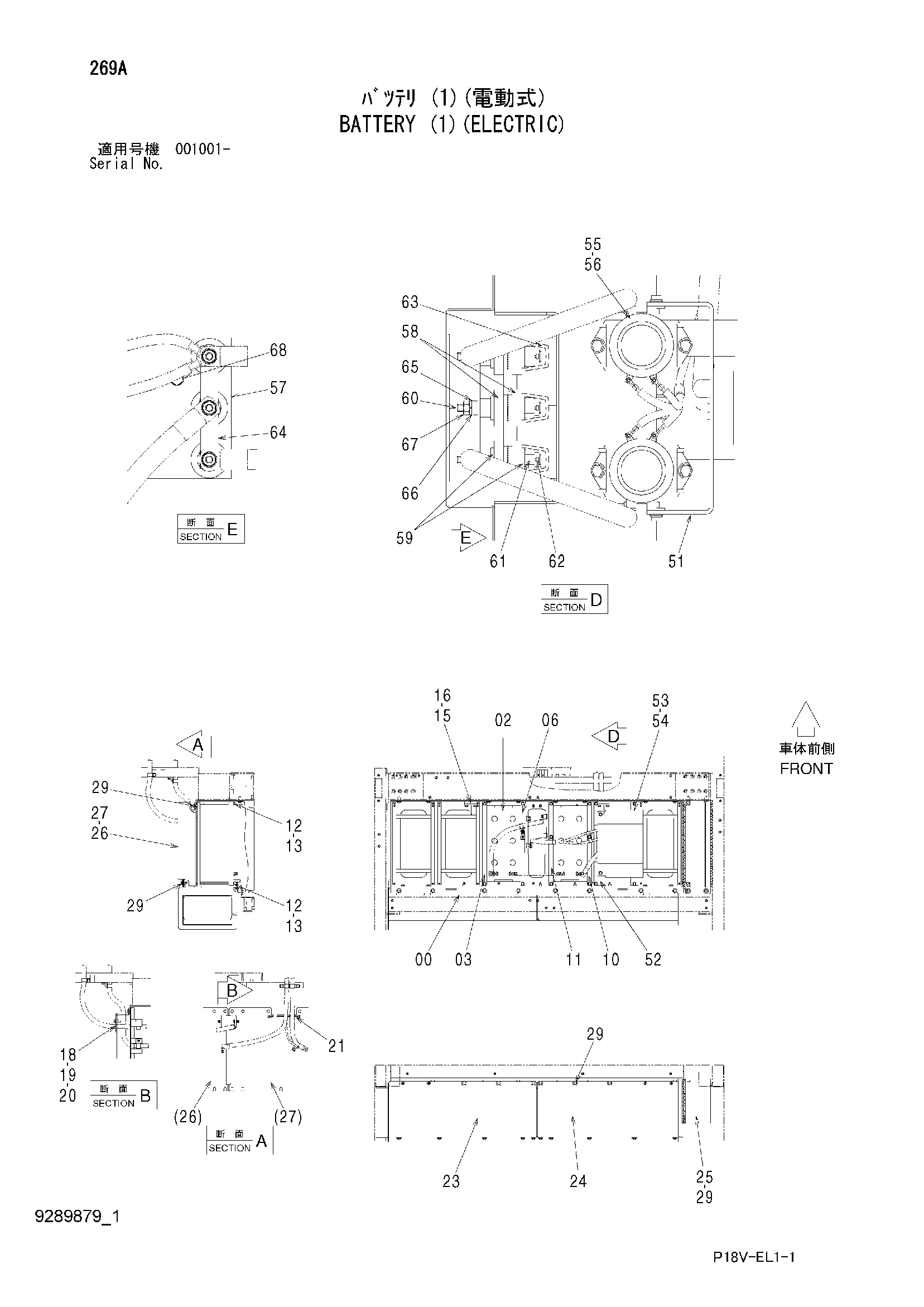

Заводская схема «Аккумулятор (1)(электрический)» для HITACHI EX5500E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6019678 | Короб аккумулятор | 1 |
| 02 | 4354442 | Аккумулятор | 2 |
| 03 | 4356550 | Держатель | 1 |
| 06 | 8071768 | Держатель | 1 |
| 10 | 8073685 | Держатель | 1 |
| 11 | 8073686 | Держатель | 1 |
| 12 | 4314067 | Болт | 12 |
| 13 | A590110 | Плоская шайба | 18 |
| 15 | 9755902 | Крюк | 2 |
| 16 | J271025 | Болт с шайбой | 4 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | 4446606 | Резиновая прокладка | 1 |
| 19 | 9755889 | Крышка | 1 |
| 20 | J271040 | Болт с шайбой | 2 |
| 20A | J901040 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | 4446608 | Резиновая прокладка | 3 |
| 23 | 7053371 | Крышка | 1 |
| 24 | 7053372 | Крышка | 1 |
| 25 | 7053373 | Крышка | 1 |
| 26 | 7039513 | Крышка | 1 |
| 27 | 7039515 | Крышка | 1 |
| 29 | J281035 | Болт с шайбой | 35 |
| 29A | J901035 | Болт | 1 |
| 29B | 4486055 | Шайба | 1 |
| 51 | 4684657 | Пластина | 1 |
| 52 | 7054994 | Кронштейн | 1 |
| 53 | 8113745 | Крышка | 1 |
| 54 | J271025 | Болт с шайбой | 2 |
| 54A | J901025 | Болт | 1 |
| 54B | J222010 | Шайба | 1 |
| 55 | 4398041 | Реле аккумулятор | 2 |
| 56 | J260830 | Болт с шайбой | 4 |
| 56A | J900830 | Болт | 1 |
| 56B | A590108 | Плоская шайба | 1 |
| 57 | 4339850 | Пластина | 1 |
| 58 | 4155145 | Втулка | 6 |
| 59 | 4114405 | Шайба | 6 |
| 60 | 4188186 | Болт | 3 |
| 61 | M631619 | Корончатая гайка | 3 |
| 62 | A764028 | Шплинт | 3 |
| 63 | 4158607 | Колпачок | 3 |
| 64 | 4337474 | Пластина | 1 |
| 65 | A590110 | Плоская шайба | 3 |
| 66 | A590910 | Пружинная шайба | 3 |
| 67 | J950010 | Гайка | 3 |
| 68 | J271030 | Болт с шайбой | 2 |
| 68A | J901030 | Болт | 1 |
| 68B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
