Механизм поворота — HITACHI EX5500E-6

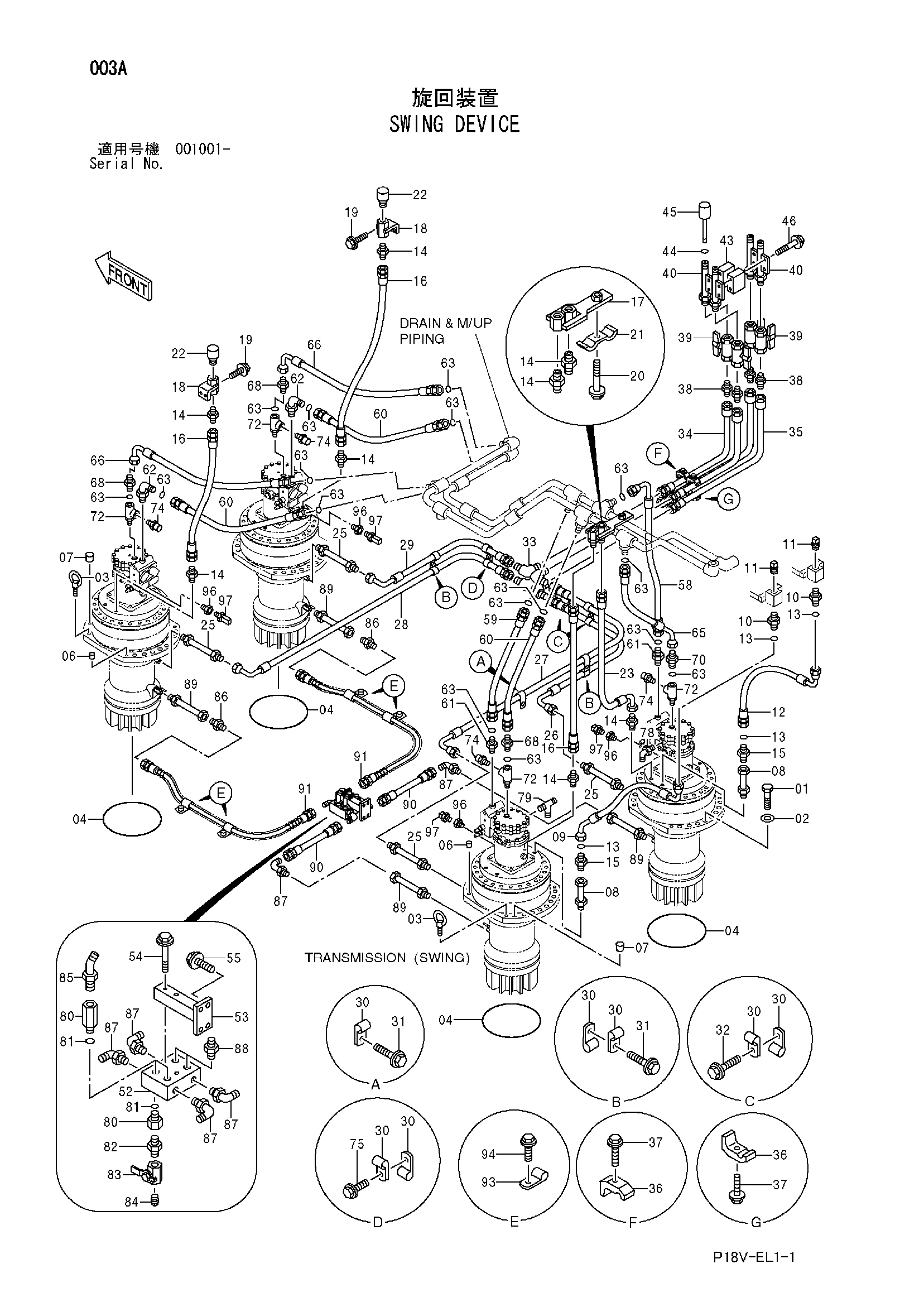

Заводская схема «Механизм поворота» для HITACHI EX5500E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J833606 | Болт | 56 |
| 02 | 4114410 | Шайба | 56 |
| 03 | 4085154 | Болт проушина | 8 |
| 04 | 4400626 | Уплотнительное кольцо | 4 |
| 06 | 456336 | Пробка | 8 |
| 07 | 4182609 | Пробка | 8 |
| 08 | 8083973 | Трубка | 2 |
| 09 | 4454536 | Шланг | 1 |
| 10 | 4208659 | Адаптер | 2 |
| 11 | 94-2026 | Пробка | 2 |
| 12 | 4454535 | Шланг | 1 |
| 13 | 4187328 | Уплотнительное кольцо | 4 |
| 14 | 4385019 | Адаптер | 8 |
| 15 | A853188 | Адаптер | 2 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | 4400418 | Шланг | 3 |
| 17 | 8071968 | Кронштейн | 1 |
| 18 | 9749968 | Кронштейн | 2 |
| 19 | J271025 | Болт с шайбой | 4 |
| 19A | J901025 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | J271270 | Болт с шайбой | 1 |
| 20A | J901270 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 21 | 4053696 | Хомут трубки | 1 |
| 22 | 4162166 | Сапун | 4 |
| 23 | 4411557 | Шланг | 1 |
| 25 | 8071971 | Трубка | 4 |
| 26 | 4236734 | Шланг | 1 |
| 27 | 4400422 | Шланг | 1 |
| 28 | 4400420 | Шланг | 1 |
| 29 | 4400421 | Шланг | 1 |
| 30 | 4192035 | Зажим | 12 |
| 31 | J271025 | Болт с шайбой | 4 |
| 31A | J901025 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | J271020 | Болт с шайбой | 2 |
| 32A | J901020 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | A852366 | Угловой штуцер | 4 |
| 33A | 4506424 | Уплотнительное кольцо | 1 |
| 34 | 9749969 | Трубка | 2 |
| 35 | 9749970 | Трубка | 2 |
| 36 | 4053595 | Хомут трубки | 4 |
| 37 | J271255 | Болт с шайбой | 4 |
| 37A | J901255 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
| 38 | 94-1304 | Адаптер | 4 |
| 39 | 4203434 | Шаровой клапан | 4 |
| 40 | 8064034 | Трубка | 4 |
| 43 | 4400265 | Проставка | 2 |
| 44 | 955655 | Уплотнительное кольцо | 4 |
| 45 | 9745395 | Указатель уровня | 4 |
| 46 | J271095 | Болт с шайбой | 4 |
| 46A | J901095 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
| 52 | 3094197 | Блок | 1 |
| 53 | 9758120 | Кронштейн | 1 |
| 54 | J271270 | Болт с шайбой | 2 |
| 54A | J901270 | Болт | 1 |
| 54B | J222012 | Шайба | 1 |
| 55 | J271025 | Болт с шайбой | 4 |
| 55A | J901025 | Болт | 1 |
| 55B | J222010 | Шайба | 1 |
| 58 | 4228761 | Шланг | 1 |
| 59 | 4225490 | Шланг | 1 |
| 60 | 4205319 | Шланг | 3 |
| 61 | A853188 | Адаптер | 2 |
| 61A | 4506429 | Уплотнительное кольцо | 1 |
| 62 | A853388 | Угловой штуцер | 2 |
| 62A | 4506429 | Уплотнительное кольцо | 1 |
| 63 | 4187328 | Уплотнительное кольцо | 16 |
| 65 | 4223562 | Шланг | 1 |
| 66 | 4228761 | Шланг | 2 |
| 68 | A853168 | Адаптер | 3 |
| 68A | 4506424 | Уплотнительное кольцо | 1 |
| 70 | A853168 | Адаптер | 1 |
| 70A | 4506424 | Уплотнительное кольцо | 1 |
| 72 | 4448192 | Тройник | 4 |
| 72A | 4506424 | Уплотнительное кольцо | 1 |
| 74 | 4670726 | Датчик | 4 |
| 74A | 955656 | Уплотнительное кольцо | 1 |
| 75 | J271020 | Болт с шайбой | 1 |
| 75A | J901020 | Болт | 1 |
| 75B | J222010 | Шайба | 1 |
| 78 | A852322 | Угловой штуцер | 2 |
| 78A | 957366 | Уплотнительное кольцо | 1 |
| 79 | A852422 | Тройник | 2 |
| 79A | 957366 | Уплотнительное кольцо | 1 |
| 80 | 4291184 | Адаптер | 6 |
| 81 | 4506424 | Уплотнительное кольцо | 6 |
| 82 | 4208243 | Адаптер | 4 |
| 82A | 4506424 | Уплотнительное кольцо | 1 |
| 83 | 4203434 | Шаровой клапан | 4 |
| 84 | 94-2025 | Пробка | 4 |
| 85 | A852266 | Угловой штуцер | 2 |
| 85A | 4506424 | Уплотнительное кольцо | 1 |
| 86 | 4042033 | Адаптер | 2 |
| 86A | 4506424 | Уплотнительное кольцо | 1 |
| 87 | 4065118 | Угловой штуцер | 6 |
| 87A | 4506424 | Уплотнительное кольцо | 1 |
| 88 | A852166 | Адаптер | 2 |
| 88A | 4506424 | Уплотнительное кольцо | 1 |
| 89 | 9758167 | Трубка | 4 |
| 90 | 4157675 | Шланг | 2 |
| 91 | 4468089 | Шланг | 2 |
| 93 | 4190264 | Зажим | 4 |
| 94 | J271025 | Болт с шайбой | 4 |
| 94A | J901025 | Болт | 1 |
| 94B | J222010 | Шайба | 1 |
| 96 | 4436535 | Датчик давления | 4 |
| 96A | 957366 | Уплотнительное кольцо | 1 |
| 97 | 4288282 | Пробка | 4 |
| 97A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
