Гидробак — HITACHI EX5500E-6

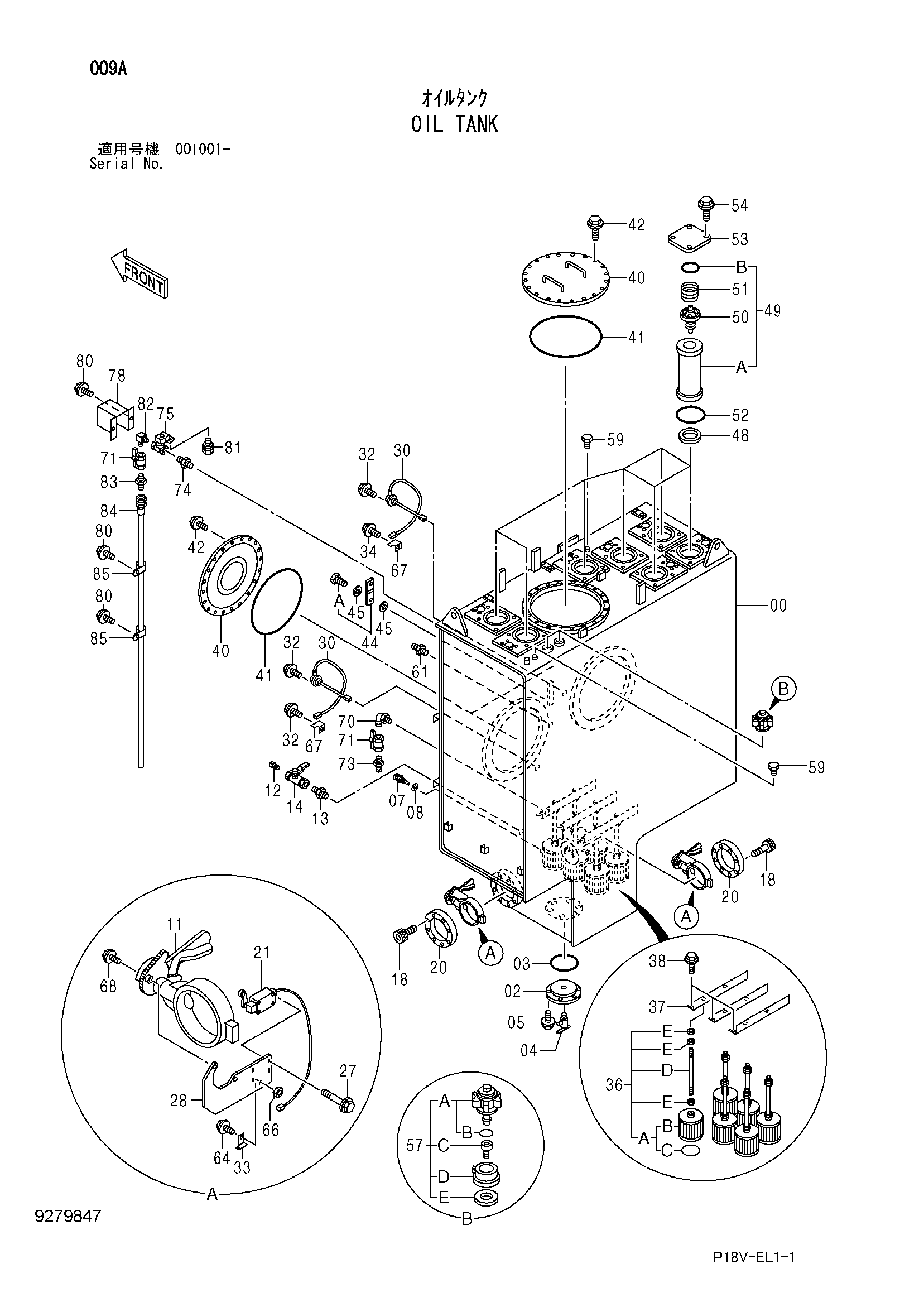

Заводская схема «Гидробак» для HITACHI EX5500E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5011451 | Гидробак | 1 |
| 02 | 4390046 | Крышка | 1 |
| 03 | 4153566 | Уплотнительное кольцо | 1 |
| 04 | 4094354 | Кран | 1 |
| 05 | J271230 | Болт с шайбой | 6 |
| 05A | J901230 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 07 | 4250260 | Датчик | 1 |
| 08 | 4250261 | Прокладка | 1 |
| 11 | 4646794 | Клапан | 2 |
| 12 | 94-2023 | Пробка | 1 |
| 13 | 4229648 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4209782 | Шаровой клапан | 1 |
| 15 | 4505388 | Пробка | 1 |
| 18 | M342011 | Болт с внутренним шестигранником | 16 |
| 20 | 4445187 | Фланец | 2 |
| 21 | 4298612 | Выключатель концевой | 2 |
| 27 | J260614 | Болт с шайбой | 8 |
| 27A | J900614 | Болт | 1 |
| 27B | A590106 | Плоская шайба | 1 |
| 28 | 3107256 | Кронштейн | 2 |
| 30 | 4315415 | Выключатель уровень | 2 |
| 30A | 4141171 | Уплотнительное кольцо | 1 |
| 32 | J460512 | Винт с шайбой | 6 |
| 33 | 4257159 | Кронштейн | 2 |
| 34 | J271020 | Болт с шайбой | 2 |
| 34A | J901020 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 36 | 4399133 | Всасывающий фильтр | 6 |
| 36A | 4358785 | Фильтрующий элемент | 1 |
| 36B | 4605029 | Фильтрующий элемент | 1 |
| 36C | 4604341 | Уплотнительное кольцо | 1 |
| 36D | 4604502 | Болт центральный | 1 |
| 36E | J950016 | Гайка | 3 |
| 37 | 4399176 | Кронштейн | 3 |
| 38 | J281030 | Болт с шайбой | 6 |
| 38A | J901030 | Болт | 1 |
| 38B | 4486055 | Шайба | 1 |
| 40 | 8071249 | Крышка | 3 |
| 41 | 4399100 | Уплотнительное кольцо | 3 |
| 42 | J271230 | Болт с шайбой | 60 |
| 42A | J901230 | Болт | 1 |
| 42B | J222012 | Шайба | 1 |
| 44 | 8053499 | Указатель уровня | 1 |
| 44A | 4100967 | Болт | 2 |
| 45 | 449558 | Уплотнительная шайба | 4 |
| 48 | 4250293 | Резиновая прокладка | 7 |
| 49 | 4287634 | Фильтрующий элемент | 7 |
| 50 | 4271000 | Клапан | 7 |
| 51 | 4271001 | Пружина | 7 |
| 52 | 4153566 | Уплотнительное кольцо | 7 |
| 53 | 4344881 | Крышка | 7 |
| 54 | J271030 | Болт с шайбой | 28 |
| 54A | J901030 | Болт | 1 |
| 54B | J222010 | Шайба | 1 |
| 57 | 4178684 | Сапун | 2 |
| 57A | 4222874 | Фильтр | 1 |
| 57B | 953612 | Уплотнительное кольцо | 1 |
| 57C | M340516 | Болт с внутренним шестигранником | 3 |
| 57D | 4222875 | Корпус | 1 |
| 57E | 4222876 | Манжета | 1 |
| 59 | A885003 | Пробка | 2 |
| 59A | 4509180 | Уплотнительное кольцо | 1 |
| 61 | A852144 | Адаптер | 1 |
| 61A | 4506418 | Уплотнительное кольцо | 1 |
| 64 | J271020 | Болт с шайбой | 2 |
| 64A | J901020 | Болт | 1 |
| 64B | J222010 | Шайба | 1 |
| 66 | J950010 | Гайка | 2 |
| 67 | 4336875 | Кронштейн | 2 |
| 68 | J271040 | Болт с шайбой | 4 |
| 68A | J901040 | Болт | 1 |
| 68B | J222010 | Шайба | 1 |
| 70 | 4061078 | Угловой штуцер | 1 |
| 70A | 4506424 | Уплотнительное кольцо | 1 |
| 71 | 4203434 | Шаровой клапан | 2 |
| 73 | 4221278 | Адаптер | 1 |
| 74 | 4208243 | Адаптер | 1 |
| 74A | 4506424 | Уплотнительное кольцо | 1 |
| 75 | 4411269 | Клапан | 1 |
| 78 | 9751608 | Крышка | 1 |
| 80 | J271020 | Болт с шайбой | 4 |
| 80A | J901020 | Болт | 1 |
| 80B | J222010 | Шайба | 1 |
| 81 | 4416569 | Разъём | 1 |
| 82 | 4320827 | Угловой штуцер | 1 |
| 83 | 4086752 | Адаптер | 1 |
| 84 | 4411127 | Шланг | 1 |
| 85 | 4190264 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
