Кабина платформа (электрический) — HITACHI EX5500E-6

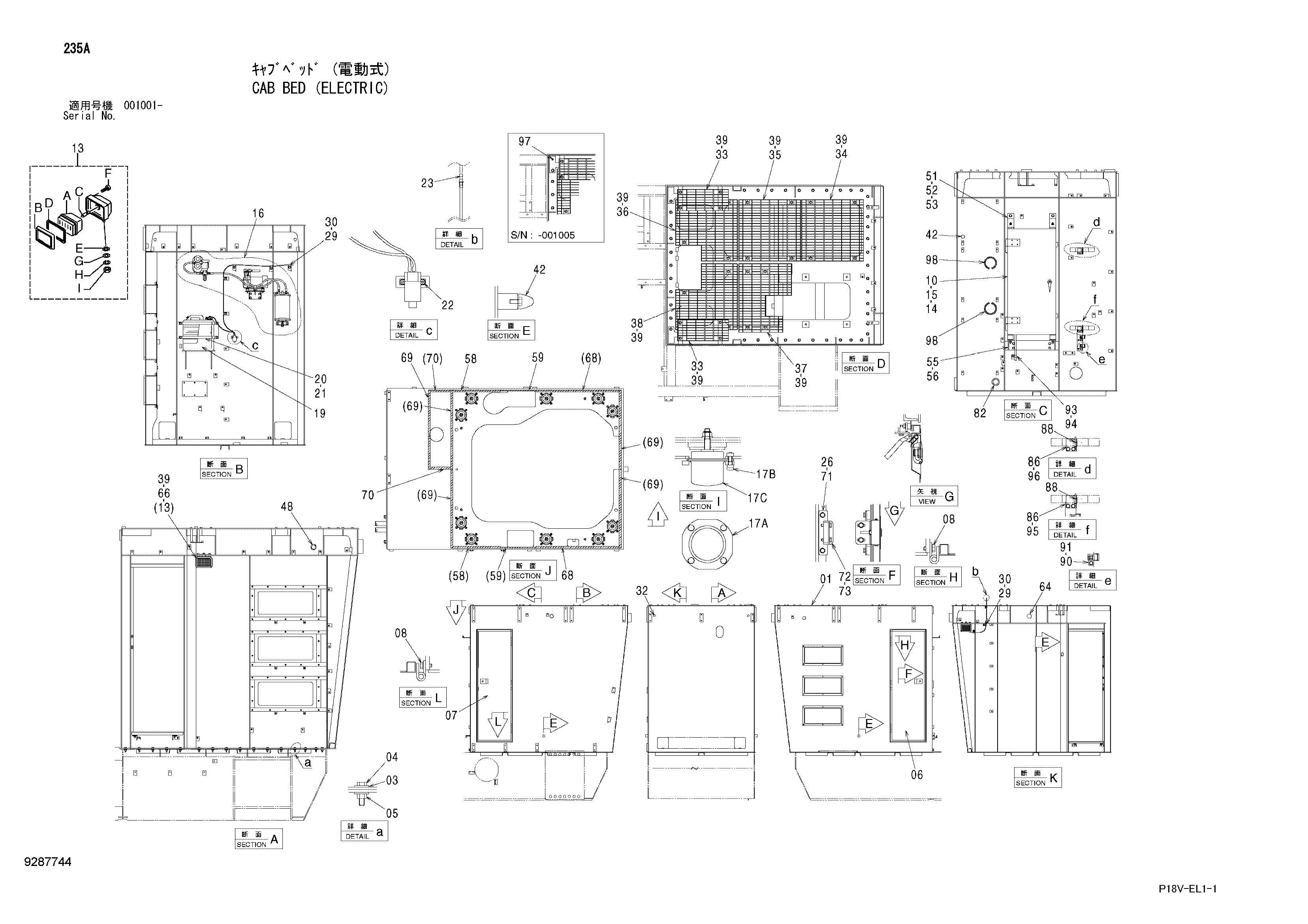

Заводская схема «Кабина платформа (электрический)» для HITACHI EX5500E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5011411 | Платформа | 1 |
| 03 | 4249324 | Шайба | 108 |
| 04 | J901245 | Болт | 54 |
| 05 | M660012 | U-образная гайка | 54 |
| 06 | 4399181 | Дверь | 1 |
| 06A | 4616963 | Блокировка (левый) | 1 |
| 06B | 4364651 | Резиновая прокладка | 1 |
| 07 | 4399196 | Дверь | 1 |
| 06A | 4616982 | Блокировка (правый) | 1 |
| 06B | 4364651 | Резиновая прокладка | 1 |
| 08 | J260820 | Болт с шайбой | 12 |
| 08A | J900820 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 10 | 4682722 | Короб управление | 1 |
| 13 | 4336570 замена: 4326800 | Фара | 2 |
| 13 | 4326800 | Фара | 2 |
| 13A | 4326801 | Ленс блок | 1 |
| 13B | 4326802 | Рама | 1 |
| 13C | 4285648 | Лампа | 1 |
| 13D | 4326803 | Прокладка | 1 |
| 13E | 4307026 | Шайба | 1 |
| 13F | 4307027 | Винт | 4 |
| 13G | 4590114 | Плоская шайба | 1 |
| 13H | A590914 | Пружинная шайба | 1 |
| 13I | J952014 | Гайка | 1 |
| 14 | J950012 | Гайка | 12 |
| 15 | J222012 | Шайба | 6 |
| 17 | 9264352 | Крепление в сборе | 1 |
| 17A | 4433119 | Пластина | 10 |
| 17B | J271250 | Болт с шайбой | 40 |
| 17B1 | J901250 | Болт | 1 |
| 17B2 | J222012 | Шайба | 1 |
| 17C | 4487869 | Резиновая подушка | 10 |
| 19 | 4621635 | Бак васх | 1 |
| 20 | 9763620 | Кронштейн | 2 |
| 21 | J271025 | Болт с шайбой | 4 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | J680616 | Винт с шайбой | 2 |
| 23 | 4273335 | Клапан | 1 |
| 26 | J260816 | Болт с шайбой | 4 |
| 26A | J900816 | Болт | 1 |
| 26B | A590108 | Плоская шайба | 1 |
| 29 | 4190276 | Зажим | 8 |
| 30 | J271025 | Болт с шайбой | 8 |
| 30A | J901025 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 32 | 4088401 | Резиновая втулка | 2 |
| 33 | 8071649 | Ступень | 2 |
| 34 | 7052848 | Ступень | 1 |
| 35 | 7052849 | Ступень | 1 |
| 36 | 7052850 | Ступень | 1 |
| 37 | 7052851 | Ступень | 1 |
| 38 | 7052852 | Ступень | 1 |
| 39 | J281035 | Болт с шайбой | 32 |
| 39A | J901035 | Болт | 1 |
| 39B | 4486055 | Шайба | 1 |
| 42 | 4371411 | Ограничитель резиновый | 4 |
| 48 | 4209294 | Резиновая втулка | 1 |
| 51 | 9747854 | Кронштейн | 2 |
| 52 | J921430 | Болт | 2 |
| 53 | J222014 | Шайба | 2 |
| 55 | 8097655 | Кронштейн | 1 |
| 56 | J271230 | Болт с шайбой | 4 |
| 56A | J901230 | Болт | 1 |
| 56B | J222012 | Шайба | 1 |
| 58 | 4621097 | Резиновая прокладка | 2 |
| 59 | 4675589 | Резиновая прокладка | 2 |
| 64 | 4150707 | Резиновая прокладка | 1 |
| 66 | 4422175 | Пластина | 2 |
| 68 | 4661244 | Резиновая прокладка | 2 |
| 69 | 4621591 | Резиновая прокладка | 5 |
| 70 | 4647488 | Резиновая прокладка | 2 |
| 71 | 9764678 | Кронштейн | 2 |
| 72 | 4639520 | Ограничитель | 2 |
| 73 | J260830 | Болт с шайбой | 4 |
| 73A | J900830 | Болт | 1 |
| 73B | A590108 | Плоская шайба | 1 |
| 82 | 4087462 | Резиновая втулка | 1 |
| 83 | 4639523 | Регулировочная шайба 1.6mm | 6 |
| 84 | 4639524 | Регулировочная шайба 3.2mm | 2 |
| 86 | 4623953 | Кронштейн | 2 |
| 88 | J460312 | Винт с шайбой | 6 |
| 90 | 4448037 | Кронштейн | 2 |
| 91 | J271025 | Болт с шайбой | 2 |
| 91A | J901025 | Болт | 1 |
| 91B | J222010 | Шайба | 1 |
| 93 | 4190274 | Зажим | 1 |
| 94 | J271025 | Болт с шайбой | 1 |
| 94A | J901025 | Болт | 1 |
| 94B | J222010 | Шайба | 1 |
| 95 | J271030 | Болт с шайбой | 2 |
| 95A | J901030 | Болт | 1 |
| 95B | J222010 | Шайба | 1 |
| 96 | J271020 | Болт с шайбой | 2 |
| 96A | J901020 | Болт | 1 |
| 96B | J222010 | Шайба | 1 |
| 97 | 428028 | Пробка | 1 |
| 98 | 4694673 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
