Блок кондиционера — HITACHI EX5500E-6

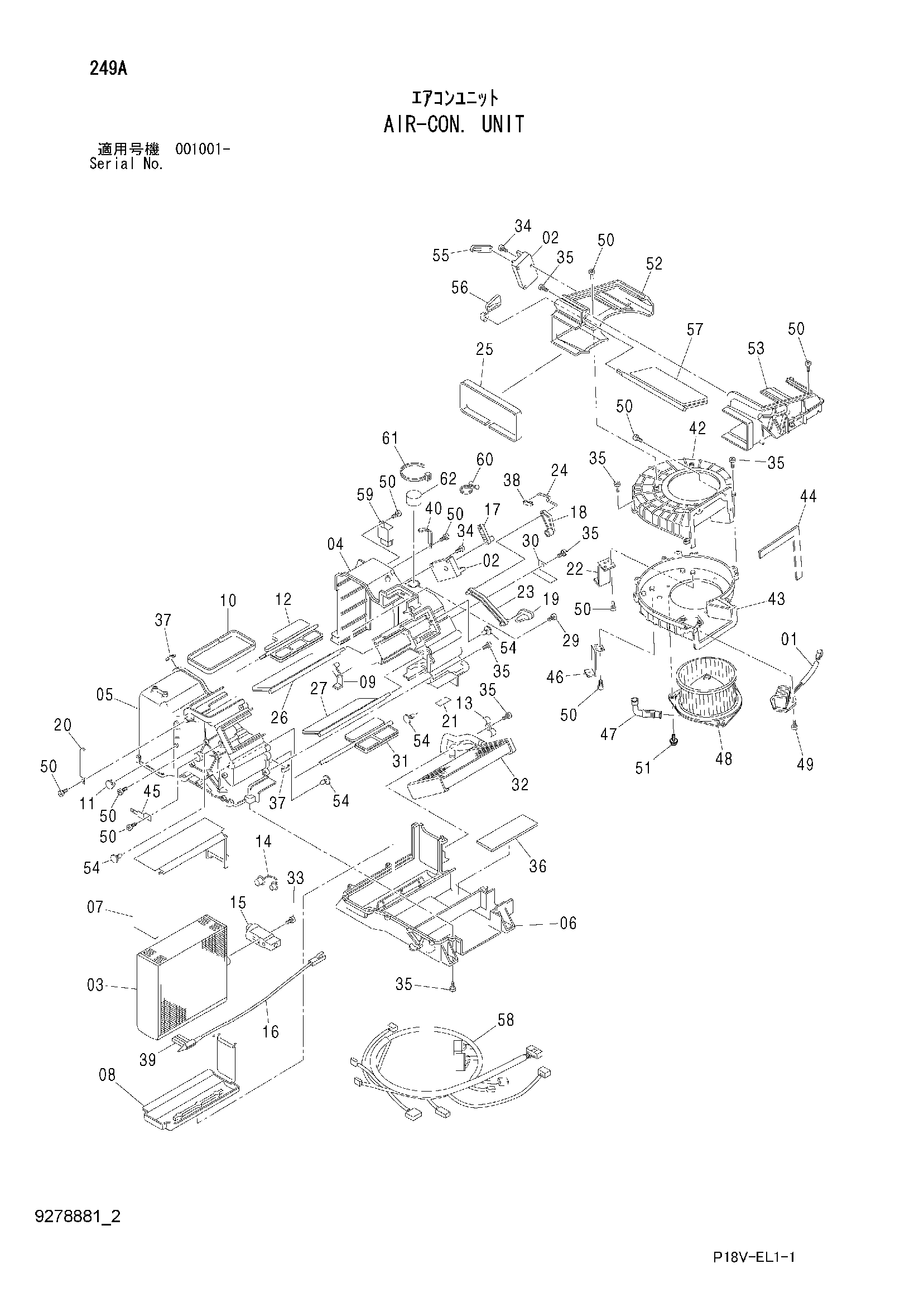

Заводская схема «Блок кондиционера» для HITACHI EX5500E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4621638 | Блок кондиционера | 3 | |
| 01 | 4654658 | Контроллер | 1 |
| 02 | 4654659 | Актуатор | 2 |
| 03 | 4654660 | Блок | 1 |
| 04 | 4654661 | Корпус | 1 |
| 05 | 4654662 | Корпус | 1 |
| 06 | 4654663 | Корпус | 1 |
| 07 | 4654664 | Изолятор | 1 |
| 08 | 4654665 | Изолятор | 1 |
| 09 | 4654666 | Кронштейн | 1 |
| 10 | 4654667 | Манжета | 1 |
| 11 | 4654668 | Колпачок | 2 |
| 12 | 4654669 | Амортизатор | 1 |
| 13 | 4654670 | Хомут трубки | 1 |
| 14 | 4654671 | Колпачок | 1 |
| 15 | 4654672 | Клапан | 1 |
| 16 | 4654673 | Датчик термостатический | 1 |
| 17 | 4654674 | Тяга | 1 |
| 18 | 4654675 | Тяга | 1 |
| 19 | 4654676 | Тяга | 1 |
| 20 | 4241666 | Хомут | 1 |
| 22 | 4654677 | Кронштейн | 1 |
| 23 | 4654678 | Тяга | 1 |
| 24 | 4654679 | Тяга | 1 |
| 25 | 4654680 | Манжета | 1 |
| 26 | 4654681 | Амортизатор | 1 |
| 27 | 4654682 | Амортизатор | 1 |
| 29 | 4654684 | Винт | 1 |
| 30 | 4654685 | Кронштейн | 1 |
| 31 | 4654686 | Амортизатор | 1 |
| 32 | 4654687 | Коре | 1 |
| 33 | 4654688 | Болт с внутренним шестигранником | 2 |
| 34 | 4654689 | Винт | 6 |
| 35 | 4654690 | Винт | 30 |
| 36 | 4686867 | Манжета | 1 |
| 37 | 4361549 | Хомут | 2 |
| 38 | 4361552 | Держатель | 1 |
| 39 | 4654691 | Держатель | 1 |
| 40 | 4241665 | Хомут | 1 |
| 42 | 4654692 | Корпус | 1 |
| 43 | 4654693 | Корпус | 1 |
| 44 | 4686868 | Манжета | 1 |
| 45 | 4686869 | Кронштейн | 1 |
| 46 | 4654695 | Кронштейн | 1 |
| 47 | 4654696 | Шланг | 1 |
| 48 | 4654697 | Гидромотор | 1 |
| 49 | 4654698 | Винт | 2 |
| 50 | 4654699 | Винт | 15 |
| 51 | 4654700 | Винт | 3 |
| 52 | 4654701 | Корпус | 1 |
| 53 | 4654702 | Корпус | 1 |
| 54 | 4686870 | Зажим | 4 |
| 55 | 4654703 | Тяга | 1 |
| 56 | 4654704 | Тяга | 1 |
| 57 | 4654705 | Амортизатор | 1 |
| 58 | 4654706 | Жгут проводов | 1 |
| 59 | 4361556 | Реле | 1 |
| 60 | 4654707 | Хомут | 1 |
| 61 | 4654708 | Зажим | 1 |
| 62 | 4654709 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
