Каталог запчастей HITACHI
Гидромотор крышка (правый)(1)(электрический) — HITACHI EX5500E-6

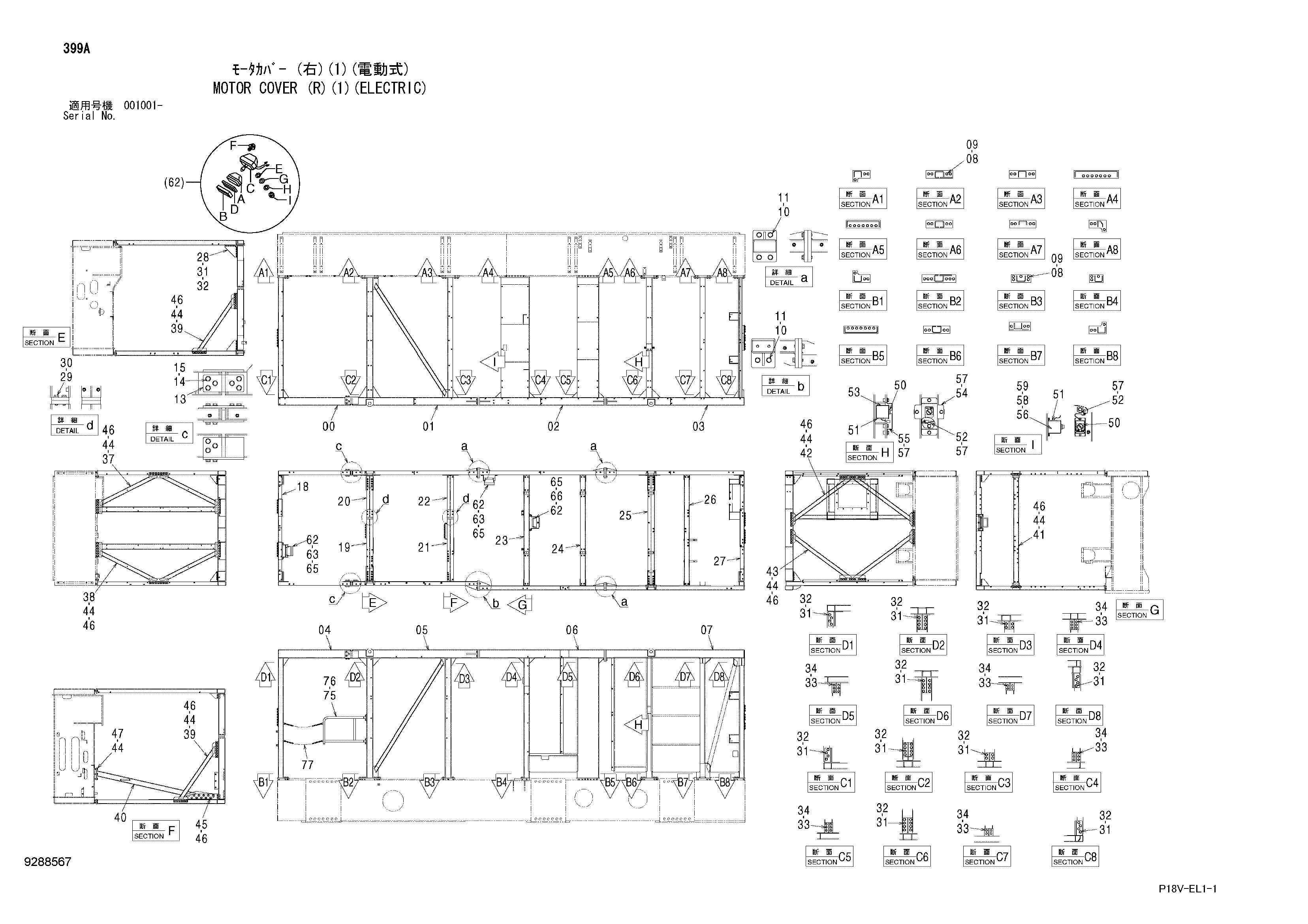

Заводская схема «Гидромотор крышка (правый)(1)(электрический)» для HITACHI EX5500E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5011485 | Панель | 1 |
| 01 | 5011486 | Панель | 1 |
| 02 | 5011487 | Панель | 1 |
| 03 | 5011488 | Панель | 1 |
| 04 | 5011489 | Панель | 1 |
| 05 | 5011490 | Панель | 1 |
| 06 | 5011491 | Панель | 1 |
| 07 | 5011492 | Панель | 1 |
| 08 | J931645 | Болт | 70 |
| 09 | J222016 | Шайба | 70 |
| 10 | J931655 | Болт | 16 |
| 11 | 4087197 | Шайба | 16 |
| 13 | 4621206 | Пластина | 2 |
| 14 | J931645 | Болт | 22 |
| 15 | J222016 | Шайба | 22 |
| 18 | 6025642 | Балка | 1 |
| 19 | 6025643 | Балка | 1 |
| 20 | 7053161 | Балка | 1 |
| 21 | 6025644 | Балка | 1 |
| 22 | 7053162 | Балка | 1 |
| 23 | 6025645 | Балка | 1 |
| 24 | 7053163 | Балка | 1 |
| 25 | 7053164 | Балка | 1 |
| 26 | 7053165 | Балка | 1 |
| 27 | 7053166 | Балка | 1 |
| 28 | 9768230 | Кронштейн | 1 |
| 29 | J931655 | Болт | 8 |
| 30 | 4087197 | Шайба | 8 |
| 31 | J931645 | Болт | 64 |
| 32 | J222016 | Шайба | 64 |
| 33 | J921240 | Болт | 32 |
| 34 | J222012 | Шайба | 32 |
| 37 | 6025636 | Опора | 1 |
| 38 | 6025637 | Опора | 1 |
| 39 | 8110044 | Стойка | 2 |
| 40 | 7053137 | Стойка | 1 |
| 41 | 7053138 | Балка | 1 |
| 42 | 6026381 | Стойка | 1 |
| 43 | 7053141 | Стойка | 1 |
| 44 | J931645 | Болт | 115 |
| 45 | J931650 | Болт | 11 |
| 46 | 4087197 | Шайба | 121 |
| 47 | J222016 | Шайба | 5 |
| 50 | 4463400 | Выключатель | 3 |
| 51 | 4159363 | Резиновая втулка | 3 |
| 52 | 4257159 | Кронштейн | 3 |
| 53 | 3110689 | Кронштейн | 2 |
| 54 | 4672914 | Крышка | 2 |
| 55 | 4633642 | Крышка | 2 |
| 56 | 8084824 | Короб выключатель | 1 |
| 57 | J271025 | Болт с шайбой | 11 |
| 57A | J901025 | Болт | 1 |
| 57B | J222010 | Шайба | 1 |
| 58 | J900610 | Болт | 2 |
| 59 | A590906 | Пружинная шайба | 2 |
| 62 | 4336570 замена: 4326800 | Фара | 3 |
| 62 | 4326800 | Фара | 3 |
| 62A | 4326801 | Ленс блок | 1 |
| 62B | 4326802 | Рама | 1 |
| 62C | 4285648 | Лампа | 1 |
| 62D | 4326803 | Прокладка | 1 |
| 62E | 4307026 | Шайба | 1 |
| 62F | 4307027 | Винт | 4 |
| 62G | A590114 | Плоская шайба | 1 |
| 62H | A590914 | Пружинная шайба | 1 |
| 62I | J952014 | Гайка | 1 |
| 63 | 8059828 | Кронштейн | 2 |
| 65 | J271030 | Болт с шайбой | 12 |
| 65A | J901030 | Болт | 1 |
| 65B | J222010 | Шайба | 1 |
| 66 | 8074566 | Кронштейн | 1 |
| 75 | 8108768 | Поручень | 1 |
| 76 | J271240 | Болт с шайбой | 4 |
| 76A | J901240 | Болт | 1 |
| 76B | J222012 | Шайба | 1 |
| 77 | 4617535 | Цепь | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
