Дренажный, пирот трубопроводы (электрический) — HITACHI EX5500E-6

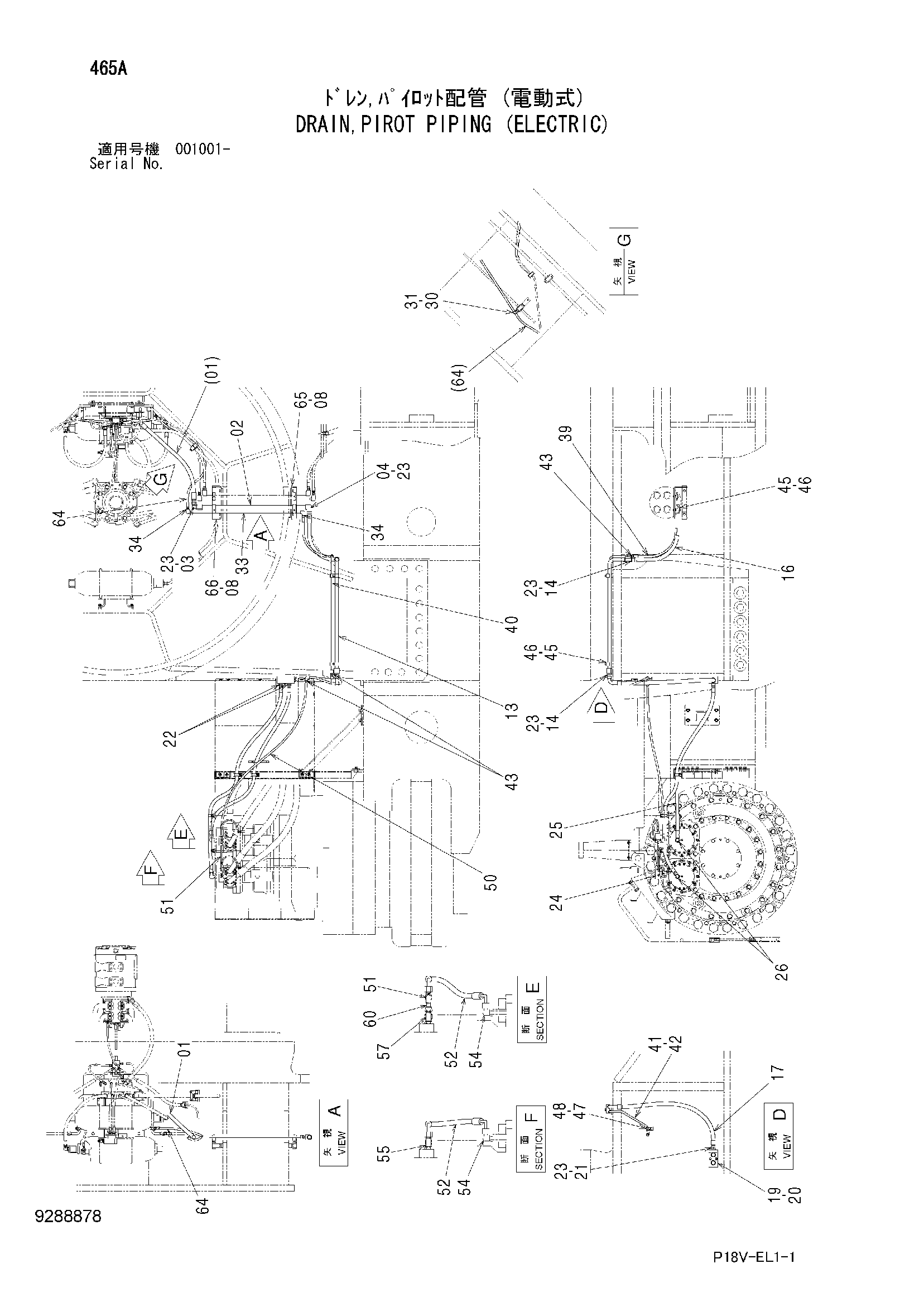

Заводская схема «Дренажный, пирот трубопроводы (электрический)» для HITACHI EX5500E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4216494 | Шланг | 2 |
| 02 | 9750184 | Трубка | 2 |
| 03 | A853388 | Угловой штуцер | 2 |
| 03A | 4506429 | Уплотнительное кольцо | 1 |
| 04 | A853188 | Адаптер | 2 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | J271225 | Болт с шайбой | 8 |
| 08A | J901225 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 13 | 9750187 | Трубка | 2 |
| 14 | A853188 | Адаптер | 4 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | 4454516 | Шланг | 2 |
| 17 | 4682523 | Шланг | 2 |
| 19 | 3082394 | Блок | 2 |
| 20 | J271290 | Болт с шайбой | 4 |
| 20A | J901290 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 21 | A853188 | Адаптер | 2 |
| 21A | 4506429 | Уплотнительное кольцо | 1 |
| 22 | A852166 | Адаптер | 4 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | 4187328 | Уплотнительное кольцо | 10 |
| 24 | 4401948 | Шланг | 2 |
| 25 | 4401947 | Шланг | 2 |
| 26 | A852366 | Угловой штуцер | 4 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 30 | 4190273 | Зажим | 2 |
| 31 | J271020 | Болт с шайбой | 2 |
| 31A | J901020 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 33 | 9750185 | Трубка | 2 |
| 34 | A852133 | Адаптер | 4 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 4401943 | Шланг | 2 |
| 40 | 9750188 | Трубка | 2 |
| 41 | 8072246 | Трубка | 1 |
| 42 | 8072245 | Трубка | 1 |
| 43 | A852133 | Адаптер | 6 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 45 | 4401657 | Хомут | 8 |
| 46 | J271265 | Болт с шайбой | 8 |
| 46A | J901265 | Болт | 1 |
| 46B | J222012 | Шайба | 1 |
| 47 | 4138227 | Хомут трубки | 2 |
| 48 | J271040 | Болт с шайбой | 2 |
| 48A | J901040 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 50 | 4401944 | Шланг | 2 |
| 51 | 4247368 | Шланг | 2 |
| 52 | 4449452 | Шланг | 4 |
| 54 | A852322 | Угловой штуцер | 4 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 55 | A852422 | Тройник | 2 |
| 55A | 957366 | Уплотнительное кольцо | 1 |
| 57 | 4239712 | Тройник | 2 |
| 57A | 957366 | Уплотнительное кольцо | 1 |
| 60 | 4252786 | Тройник | 2 |
| 62 | 4121859 | Ленточный зажим | 12 |
| 64 | 4269844 | Шланг | 2 |
| 65 | 8077117 | Кронштейн | 2 |
| 66 | 8077514 | Кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
