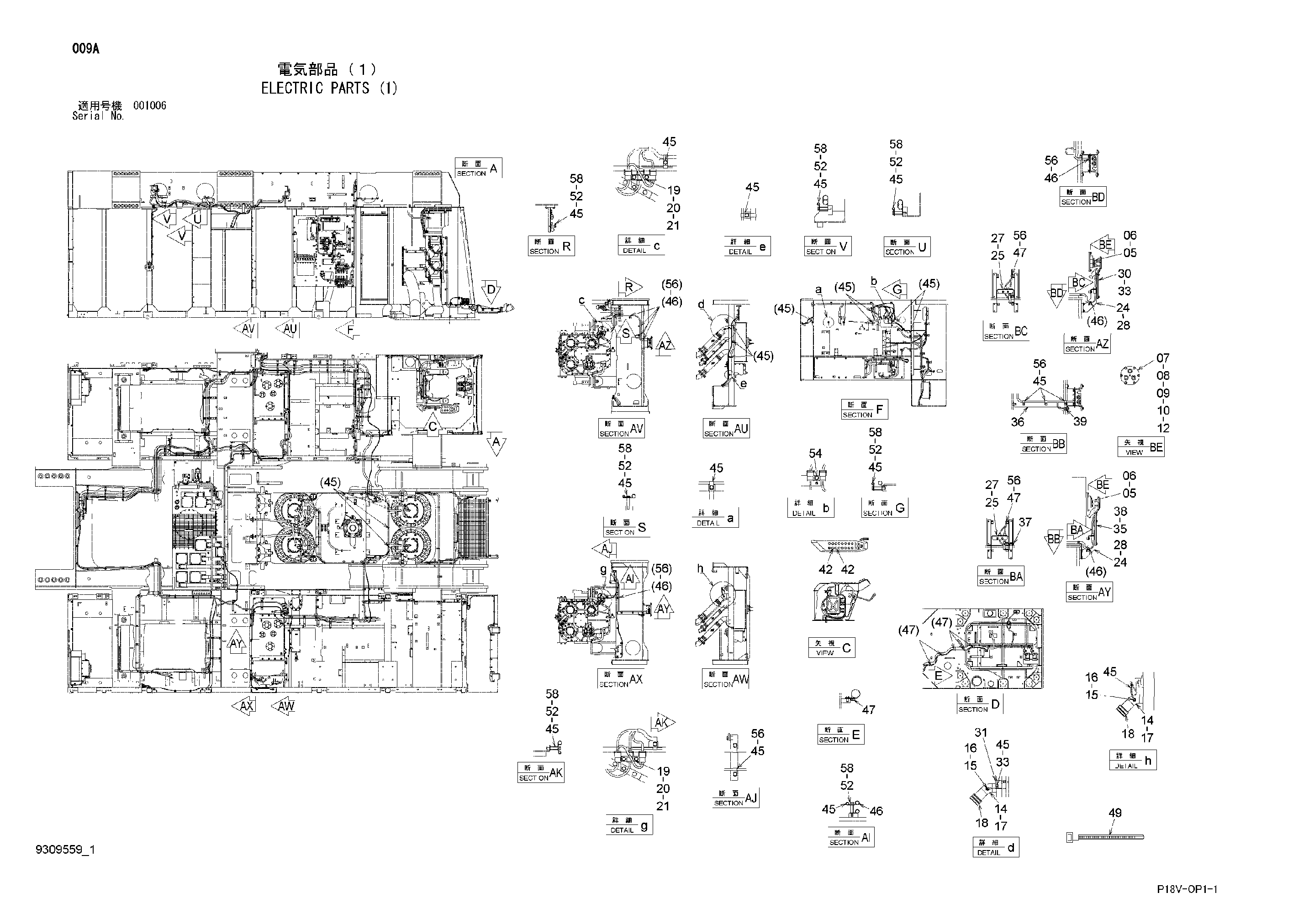

Электрооборудование (1) — HITACHI EX5500E-6

Заводская схема «Электрооборудование (1)» для HITACHI EX5500E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
05	4707571	Отопитель	4
06	M470310	Винт	12
07	8119442	Крышка	2
08	4706041	Пробка	2
09	A810165	Уплотнительное кольцо	2
10	94-2012	Пробка	2
12	J271025	Болт с шайбой	12
12A	J901025	Болт	1
12B	J222010	Шайба	1
14	8120042	Трубка	2
15	4250260	Датчик	2
16	4250261	Прокладка	2
17	A810110	Уплотнительное кольцо	2
18	4282488	Хомут шланга	4
19	9771825	Кронштейн	2
20	4448037	Кронштейн	2
21	J271025	Болт с шайбой	2
21A	J901025	Болт	1
21B	J222010	Шайба	1
24	7057888	Кронштейн	2
25	4707928	Кронштейн	2
27	J271025	Болт с шайбой	10
27A	J901025	Болт	1
27B	J222010	Шайба	1
28	J281025	Болт с шайбой	8
28A	J901025	Болт	1
28B	4486055	Шайба	1
30	8120115	Крышка	1
31	9770918	Кронштейн	1
33	J271025	Болт с шайбой	5
33A	J901025	Болт	1
33B	J222010	Шайба	1
35	8120114	Крышка	1
36	8120136	Стойка	1
37	9769793	Кронштейн	1
38	J271025	Болт с шайбой	4
38A	J901025	Болт	1
38B	J222010	Шайба	1
39	J281025	Болт с шайбой	1
39A	J901025	Болт	1
39B	4486055	Шайба	1
42	4624112	Выключатель	2
45	4190261	Зажим	27
46	4190273	Зажим	3
47	4192018	Зажим	7
49	4055312	Ленточный зажим	100
52	4379621	Проставка	8
54	4448037	Кронштейн	1
56	J271025	Болт с шайбой	6
56A	J901025	Болт	1
56B	J222010	Шайба	1
58	J271070	Болт с шайбой	8
58A	J901070	Болт	1
58B	J222010	Шайба	1
