Кубикле — HITACHI EX5500E-6

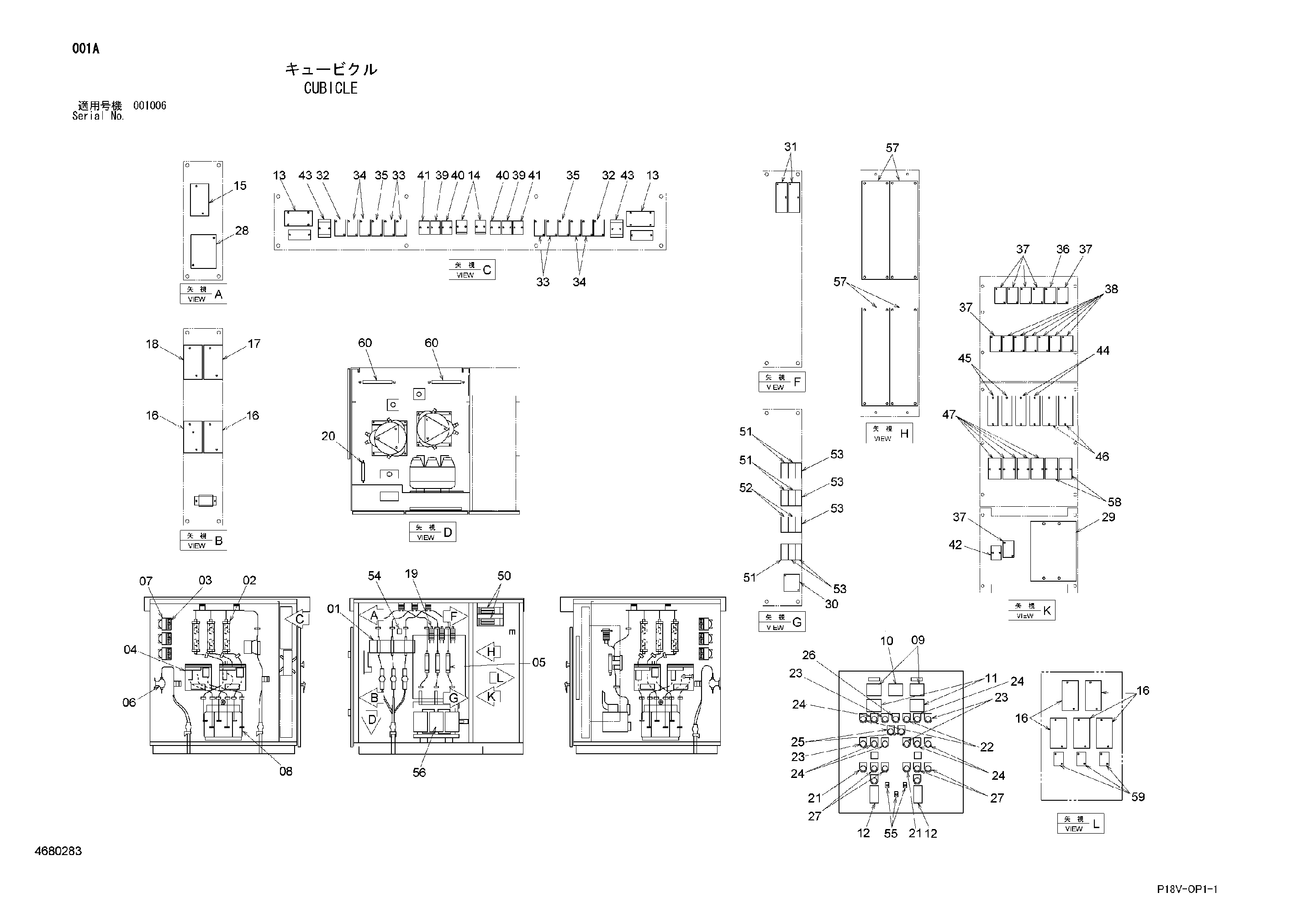

Заводская схема «Кубикле» для HITACHI EX5500E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4680283	Кубикле	1
01	4693692	Выключатель	1
02	4681403	Предохранитель	6
03	4681404	Предохранитель	12
04	4475528	Контактор	4
05	4681405	Предохранитель	3
06	4681406	Трансформер	4
07	4681407	Трансформер	6
08	4681408	Коил	2
09	4475533	Измеритель	2
10	4475534	Измеритель	1
11	4475535	Измеритель	2
12	4475536	Реле	2
13	4475558	Реле	2
14	4681409	Трансформер	6
15	4693693	Гидромолот	1
16	4693694	Гидромолот	7
17	4693695	Гидромолот	1
18	4693696	Гидромолот	1
19	4475542	Аррестер спарк	3
20	4475543	Отопитель	1
21	4681412	Выключатель	2
22	4475545	Фонарь (греен)	2
23	4475546	Фонарь (RED)	4
24	4475547	Фонарь (оранге)	6
25	4693697	Фонарь (оранге)	2
26	4475548	Фонарь (вхите)	1
27	4681413	Выключатель	6
28	4693698	Реле	1
29	4693699	Реле	1
30	4693700	Реле	1
31	4693701	Реле	2
32	4696480	Реле	2
33	4475550	Реле	4
34	4693702	Реле	4
35	4484237	Реле	2
36	4475556	Реле	1
37	4658447	Реле	6
38	4693703	Реле	6
39	4475552	Таймер	2
40	4693704	Таймер	2
41	4475552	Таймер	2
42	4693705	Таймер	1
43	4658447	Реле	2
44	4693706	Блок рекеивер	2
45	4693707	Блок рекеивер	2
46	4706054	Блок рекеивер	2
47	4693709	Ограничитель	4
50	4693710	Силовой супплй	2
51	4475561	Предохранитель (10A)	5
52	4693711	Предохранитель (5A)	2
53	4475562	Предохранитель (3A)	5
54	4475563	Выключатель концевой	14
55	4475564	Выключатель	3
56	4705626	Трансформер	1
57	4631703	Ректифиер	4
58	4706053	Ограничитель	2
59	4711030	Реле	3
60	4711025	Отопитель	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX5500E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
