Блок кондиционера группа — HITACHI EX5500E-6

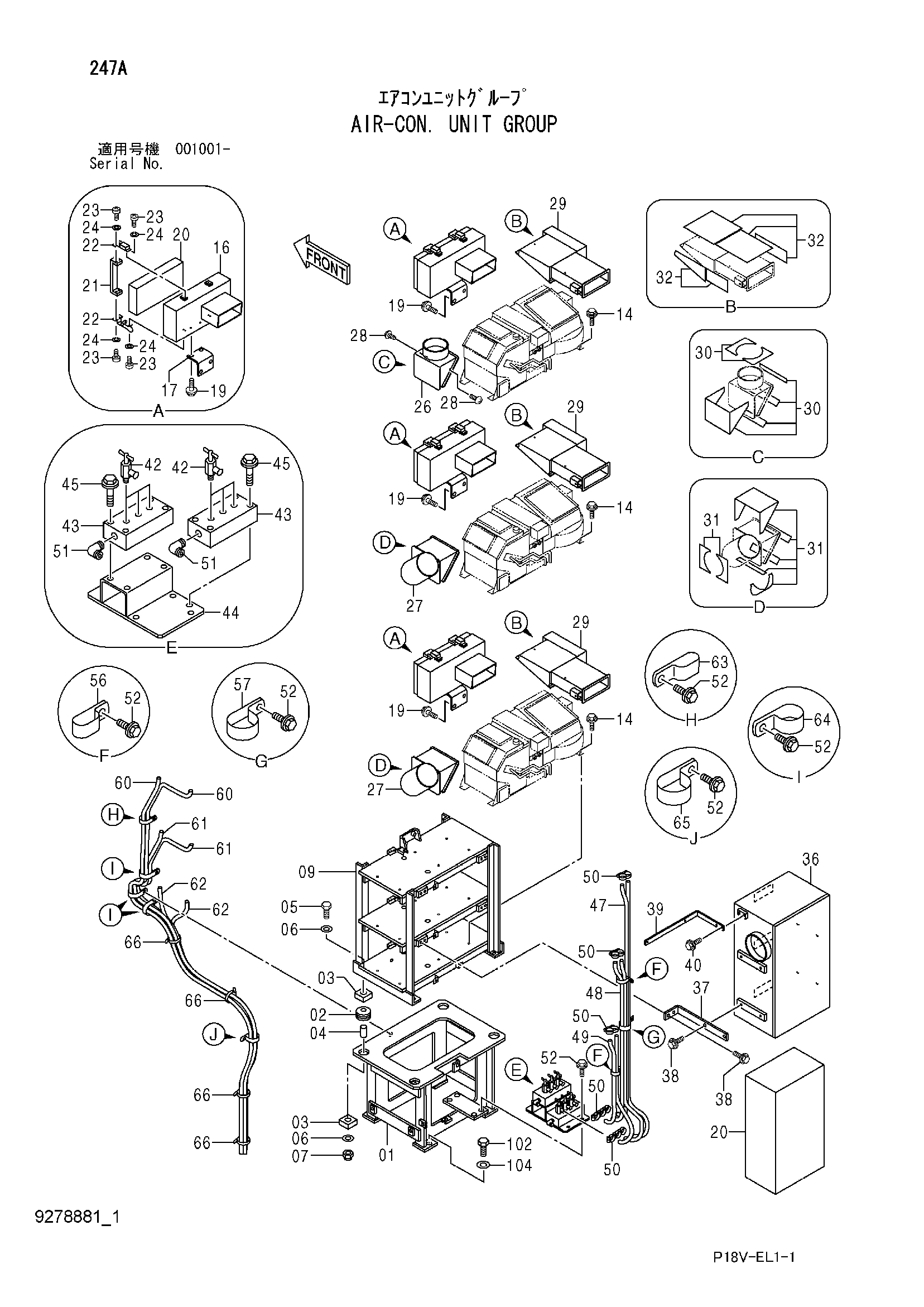

Заводская схема «Блок кондиционера группа» для HITACHI EX5500E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6024264 | Стойка | 1 |
| 02 | 4401851 | Резиновая прокладка | 4 |
| 03 | 4401877 | Ограничитель | 8 |
| 04 | 4401876 | Проставка | 4 |
| 05 | J901280 | Болт | 4 |
| 06 | A590112 | Плоская шайба | 8 |
| 07 | M660012 | U-образная гайка | 4 |
| 09 | 6022820 | Стойка | 1 |
| 14 | J271020 | Болт с шайбой | 18 |
| 14A | J901020 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | 7046237 | Воздуховод | 3 |
| 17 | 4621561 | Кронштейн | 3 |
| 19 | J281225 | Болт с шайбой | 12 |
| 19A | J901225 | Болт | 1 |
| 19B | 4249324 | Шайба | 1 |
| 20 | 4206637 | Фильтр воздушный | 6 |
| 21 | 4379180 | Кронштейн | 6 |
| 22 | 4254200 | Замок | 12 |
| 23 | M430306 | Винт | 48 |
| 24 | A590903 | Пружинная шайба | 48 |
| 26 | 7049778 | Воздуховод | 1 |
| 27 | 7049779 | Воздуховод | 2 |
| 28 | 4367681 | Самонарезающий винт | 9 |
| 29 | 7046261 | Воздуховод | 3 |
| 30 | 4647490 | Лента | 1 |
| 31 | 4647491 | Лента | 2 |
| 32 | 4647492 | Лента | 3 |
| 36 | 4653342 | Короб | 1 |
| 37 | 4621606 | Кронштейн | 4 |
| 38 | J281230 | Болт с шайбой | 16 |
| 38A | J901230 | Болт | 1 |
| 38B | 4249324 | Шайба | 1 |
| 39 | 9765492 | Кронштейн | 1 |
| 40 | J271025 | Болт с шайбой | 2 |
| 40A | J901025 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 42 | 4616739 | Клапан | 6 |
| 43 | 4352252 | Блок | 2 |
| 44 | 8071828 | Кронштейн | 1 |
| 45 | J271070 | Болт с шайбой | 8 |
| 45A | J901070 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
| 47 | 4353120 | Водяной шланг | 2 |
| 48 | 4353119 | Водяной шланг | 2 |
| 49 | 4621600 | Водяной шланг | 2 |
| 50 | 4514699 | Хомут шланга | 12 |
| 51 | 4156433 | Угловой штуцер | 2 |
| 52 | J271025 | Болт с шайбой | 13 |
| 52A | J901025 | Болт | 1 |
| 52B | J222010 | Шайба | 1 |
| 56 | 4190266 | Зажим | 2 |
| 57 | 4190265 | Зажим | 1 |
| 60 | 4671700 | Виниловый шланг | 2 |
| 61 | 4401055 | Виниловый шланг | 2 |
| 62 | 4385017 | Виниловый шланг | 2 |
| 63 | 4190292 | Зажим | 1 |
| 64 | 4190264 | Зажим | 3 |
| 65 | 4193848 | Зажим | 2 |
| 66 | 4055312 | Ленточный зажим | 4 |
| 102 | J921635 | Болт | 4 |
| 104 | J217085 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
