Пилотные гидролинии (правый)(1) — HITACHI EX5500E-6

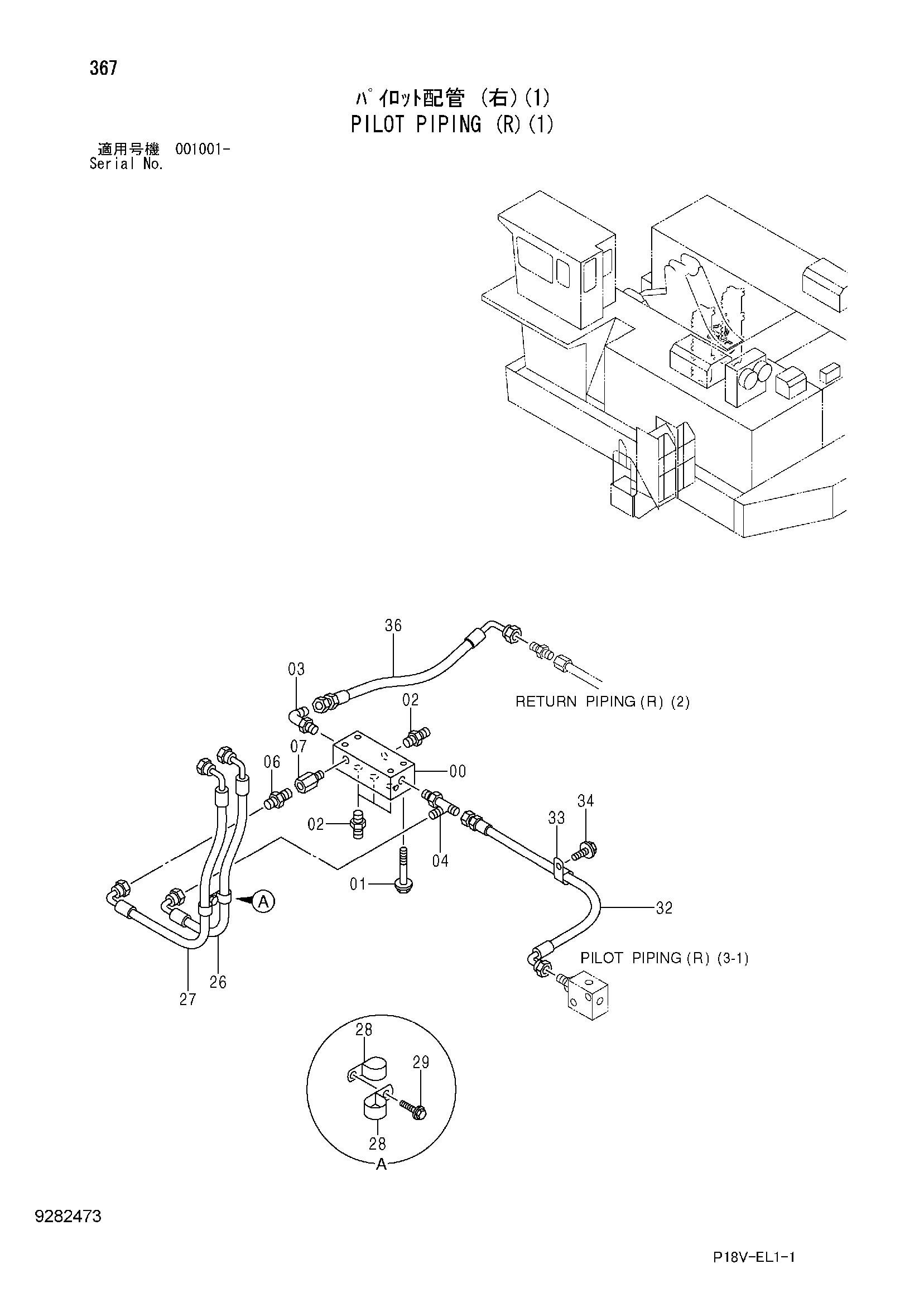

Заводская схема «Пилотные гидролинии (правый)(1)» для HITACHI EX5500E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3082496 | Коллектор | 1 |
| 01 | J271080 | Болт с шайбой | 4 |
| 01A | J901080 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | A852166 | Адаптер | 4 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | A852366 | Угловой штуцер | 1 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 4348801 | Тройник | 1 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | A852133 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4214603 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4399125 | Шланг | 1 |
| 27 | 4402831 | Шланг | 1 |
| 28 | 4190273 | Зажим | 2 |
| 29 | J271020 | Болт с шайбой | 1 |
| 29A | J901020 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 32 | 4402713 | Шланг | 1 |
| 33 | 4192035 | Зажим | 1 |
| 34 | J271020 | Болт с шайбой | 1 |
| 34A | J901020 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 36 | 4402711 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
