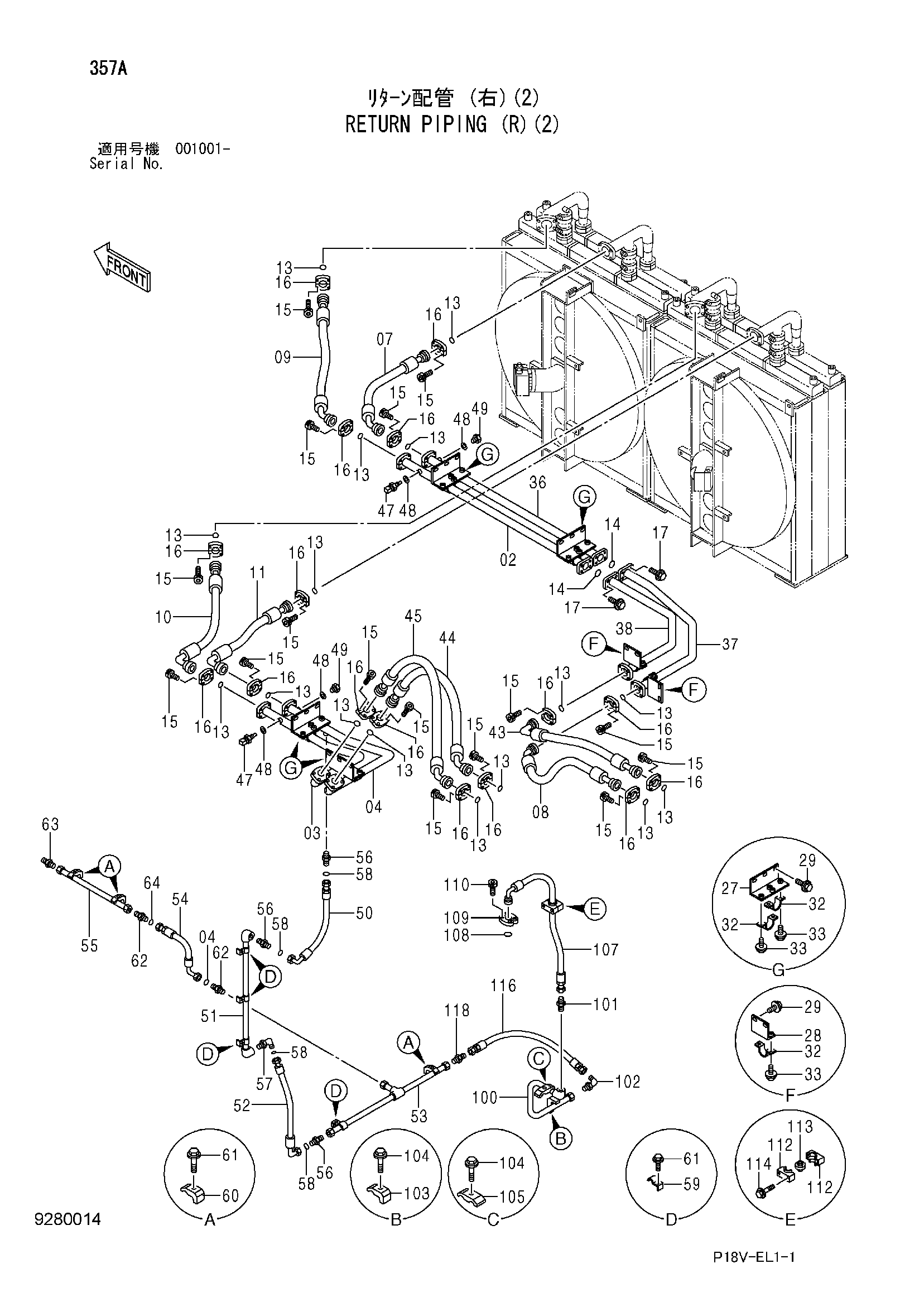

Обратные трубопроводы (правый)(2) — HITACHI EX5500E-6
Заводская схема «Обратные трубопроводы (правый)(2)» для HITACHI EX5500E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 8110290 | Трубка | 1 |
| 03 | 7053276 | Трубка | 1 |
| 04 | 7053265 | Трубка | 1 |
| 07 | 4620311 | Шланг | 1 |
| 08 | 4679458 | Шланг | 1 |
| 09 | 4620313 | Шланг | 1 |
| 10 | 4673116 | Шланг | 1 |
| 11 | 4673115 | Шланг | 1 |
| 13 | 4293250 | Уплотнительное кольцо | 16 |
| 14 | 4153541 | Уплотнительное кольцо | 2 |
| 15 | M341256 | Болт с внутренним шестигранником | 64 |
| 16 | 4103398 | Разъёмный фланец | 32 |
| 17 | J271240 | Болт с шайбой | 8 |
| 17A | J901240 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 27 | 8096134 | Кронштейн | 4 |
| 28 | 8096135 | Кронштейн | 2 |
| 29 | J281240 | Болт с шайбой | 16 |
| 29A | J901240 | Болт | 1 |
| 29B | 4249324 | Шайба | 1 |
| 32 | 4000909 | Хомут трубки | 10 |
| 33 | J271035 | Болт с шайбой | 20 |
| 33A | J901035 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 36 | 8110289 | Трубка | 1 |
| 37 | 7053262 | Трубка | 1 |
| 38 | 7053264 | Трубка | 1 |
| 43 | 4673114 | Шланг | 1 |
| 44 | 4620313 | Шланг | 1 |
| 45 | 4673112 | Шланг | 1 |
| 47 | 4250260 | Датчик | 2 |
| 48 | 4250261 | Прокладка | 4 |
| 49 | 4364696 | Пробка | 2 |
| 50 | 4647672 | Шланг | 1 |
| 51 | 9768258 | Трубка | 1 |
| 52 | 4673191 | Шланг | 1 |
| 53 | 8110305 | Трубка | 1 |
| 54 | 4673193 | Шланг | 1 |
| 55 | 9768260 | Трубка | 1 |
| 56 | A853100 | Адаптер | 3 |
| 56A | 970860 | Уплотнительное кольцо | 1 |
| 57 | A853300 | Угловой штуцер | 1 |
| 57A | 970860 | Уплотнительное кольцо | 1 |
| 58 | 4187329 | Уплотнительное кольцо | 3 |
| 59 | 4053698 | Хомут трубки | 4 |
| 60 | 4053598 | Хомут трубки | 3 |
| 61 | J271265 | Болт с шайбой | 7 |
| 61A | J901265 | Болт | 1 |
| 61B | J222012 | Шайба | 1 |
| 62 | A853188 | Адаптер | 2 |
| 62A | 4506429 | Уплотнительное кольцо | 1 |
| 63 | 4456399 | Адаптер | 1 |
| 63A | 4506429 | Уплотнительное кольцо | 1 |
| 64 | 4187328 | Уплотнительное кольцо | 2 |
| 100 | 9750278 | Трубка | 1 |
| 101 | 4314080 | Адаптер | 1 |
| 101A | 4506424 | Уплотнительное кольцо | 1 |
| 102 | 4156435 | Угловой штуцер | 1 |
| 102A | 4506424 | Уплотнительное кольцо | 1 |
| 103 | 4053595 | Хомут трубки | 1 |
| 104 | J271255 | Болт с шайбой | 2 |
| 104A | J901255 | Болт | 1 |
| 104B | J222012 | Шайба | 1 |
| 105 | 4053596 | Хомут трубки | 1 |
| 107 | 4402752 | Шланг | 1 |
| 108 | 966993 | Уплотнительное кольцо | 1 |
| 109 | 962453 | Разъёмный фланец | 2 |
| 110 | M341030 | Болт с внутренним шестигранником | 4 |
| 112 | 4189932 | Хомут | 1 |
| 113 | 4253455 | Втулка | 1 |
| 114 | J271095 | Болт с шайбой | 2 |
| 114A | J901095 | Болт | 1 |
| 114B | J222010 | Шайба | 1 |
| 116 | 4676468 | Шланг | 1 |
| 118 | 4456399 | Адаптер | 1 |
| 118A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
