Трансмиссия (насос)(электрический) — HITACHI EX5500E-6

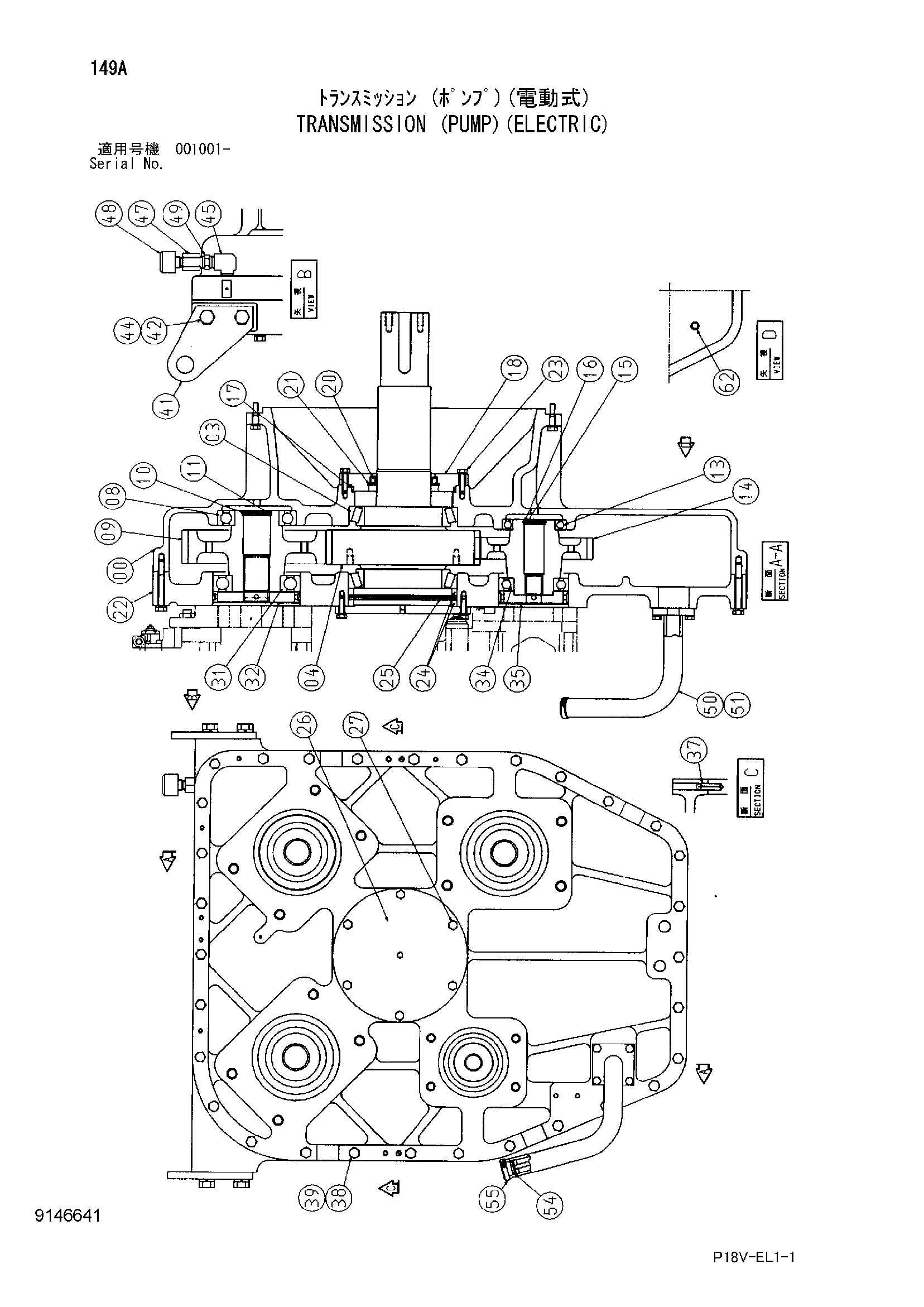

Заводская схема «Трансмиссия (насос)(электрический)» для HITACHI EX5500E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0001884 | Корпус | 1 |
| 03 | 4334013 | Роликовый подшипник | 2 |
| 04 | 2038653 | Шестерня | 1 |
| 08 | 4089745 | Шариковый подшипник | 3 |
| 09 | 2038643 | Шестерня | 3 |
| 10 | 4344421 | Проставка | 3 |
| 11 | 4086775 | Стопорное кольцо | 3 |
| 13 | 931414 | Шариковый подшипник | 1 |
| 14 | 2038647 | Шестерня | 1 |
| 15 | 4344422 | Проставка | 1 |
| 16 | 991721 | Стопорное кольцо | 1 |
| 17 | A810230 | Уплотнительное кольцо | 1 |
| 18 | 3073005 | Крышка | 1 |
| 20 | 4200433 | Масляное уплотнение | 1 |
| 21 | 4083426 | Стопорное кольцо | 1 |
| 22 | 0001883 | Корпус | 1 |
| 23 | J271245 | Болт с шайбой | 6 |
| 23A | J901245 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 24 | 4361329 | Проставка | 2 |
| 25 | 4361331 | Тарельчатая пружина | 1 |
| 26 | 4361328 | Крышка | 1 |
| 27 | J271240 | Болт с шайбой | 6 |
| 27A | J901240 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 31 | 4333997 | Шариковый подшипник | 3 |
| 32 | 4344566 | Проставка | 3 |
| 34 | 4095191 | Шариковый подшипник | 1 |
| 35 | 4344569 | Проставка | 1 |
| 37 | 4352293 | Установочный штифт | 2 |
| 38 | A590914 | Пружинная шайба | 31 |
| 39 | J901402 | Болт | 31 |
| 41 | 4344556 | Крюк | 2 |
| 42 | A590920 | Пружинная шайба | 4 |
| 44 | J932055 | Болт | 4 |
| 45 | 94-0633 | Угловой штуцер | 1 |
| 47 | 94-0688 | Переходник S | 1 |
| 48 | 4162166 | Сапун | 1 |
| 49 | 94-1704 | Адаптер | 1 |
| 50 | 8061547 | Трубка | 1 |
| 51 | J271035 | Болт с шайбой | 4 |
| 51A | J901035 | Болт | 1 |
| 51B | J222010 | Шайба | 1 |
| 54 | 970486 | Уплотнительное кольцо | 1 |
| 55 | 8061582 | Указатель лебел | 1 |
| 62 | 94-2023 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
