Центральный коллектор группа (электрический) — HITACHI EX5500E-6

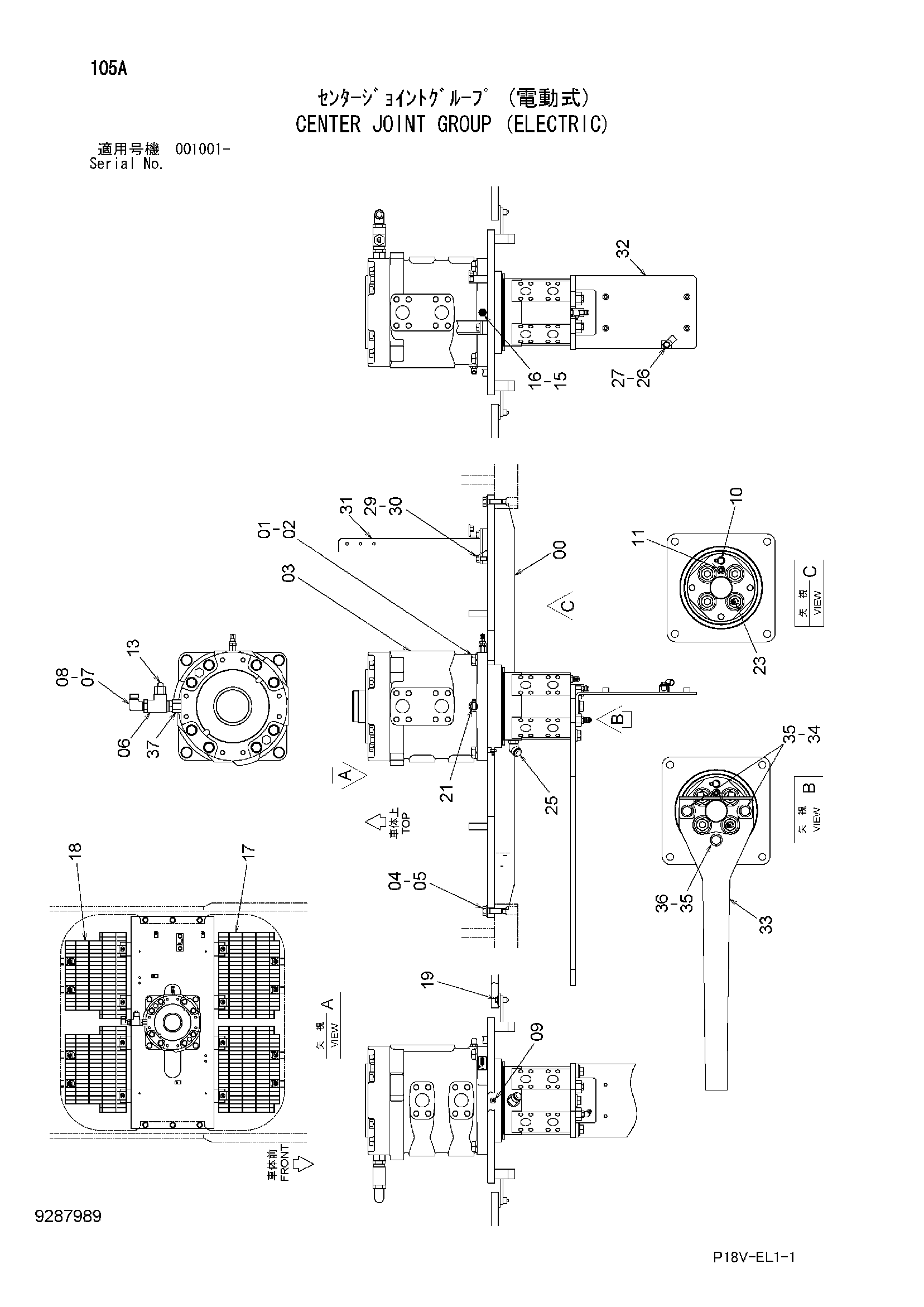

Заводская схема «Центральный коллектор группа (электрический)» для HITACHI EX5500E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7054067 | Кронштейн | 1 |
| 01 | J932470 | Болт | 4 |
| 02 | A590924 | Пружинная шайба | 4 |
| 03 | 9285242 | Центральный коллектор | 1 |
| 04 | J932060 | Болт | 6 |
| 05 | J222020 | Шайба | 6 |
| 06 | 4448172 | Тройник | 1 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 07 | A853380 | Угловой штуцер | 1 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 4187329 | Уплотнительное кольцо | 1 |
| 09 | 4154651 | Адаптер | 1 |
| 10 | A852332 | Угловой штуцер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4325979 | Адаптер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4670726 | Датчик | 1 |
| 13A | 955656 | Уплотнительное кольцо | 1 |
| 15 | 4436535 | Датчик давления | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4263446 | Переходник S | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 8071960 | Ступень | 2 |
| 18 | 8071961 | Ступень | 2 |
| 19 | J281040 | Болт с шайбой | 16 |
| 19A | J901040 | Болт | 1 |
| 19B | 4486055 | Шайба | 1 |
| 21 | A852333 | Угловой штуцер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | A852233 | Угловой штуцер | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4317610 | Угловой штуцер | 1 |
| 25A | 4506424 | Уплотнительное кольцо | 1 |
| 26 | 4190273 | Зажим | 1 |
| 27 | J271025 | Болт с шайбой | 1 |
| 27A | J901025 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 29 | J921430 | Болт | 2 |
| 30 | J222014 | Шайба | 2 |
| 31 | 8072857 | Кронштейн | 1 |
| 32 | 7054511 | Кронштейн | 1 |
| 33 | 3112724 | Ограничитель | 1 |
| 34 | J932265 | Болт | 2 |
| 35 | 4089822 | Шайба | 3 |
| 36 | J932255 | Болт | 1 |
| 37 | 4204973 | Адаптер | 1 |
| 37A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
