Кабина отопитель (электрический) — HITACHI EX5500E-6

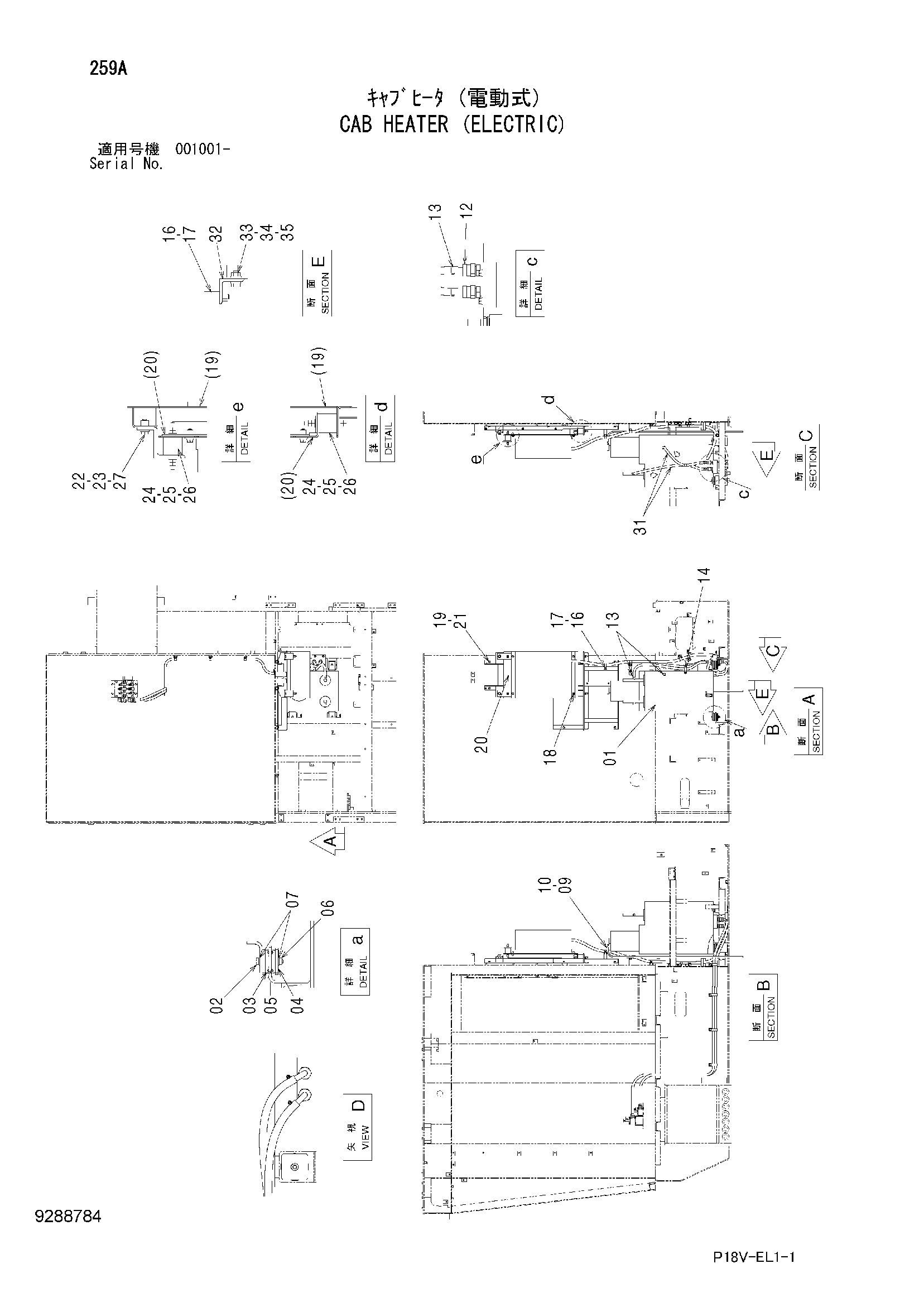

Заводская схема «Кабина отопитель (электрический)» для HITACHI EX5500E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 401 | 9289207 | Отопитель | 1 |
| 01A | 4685456 замена: 9265105 | Отопитель | 1 |
| 01A | 9265105 | Отопитель | 1 |
| 01B | 4685457 | Короб управление | 1 |
| 02 | J901280 | Болт | 4 |
| 03 | 4401851 | Резиновая прокладка | 4 |
| 04 | 4401877 | Ограничитель | 8 |
| 05 | 4401876 | Проставка | 4 |
| 06 | M660012 | U-образная гайка | 4 |
| 07 | A590112 | Плоская шайба | 8 |
| 09 | 4487107 | Водяной шланг | 1 |
| 10 | 4508575 | Хомут шланга | 1 |
| 12 | 4356911 | Адаптер | 2 |
| 13 | 4514699 | Хомут шланга | 4 |
| 14 | 4192034 | Зажим | 1 |
| 16 | J271025 | Болт с шайбой | 8 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | 4190264 | Зажим | 8 |
| 18 | J271035 | Болт с шайбой | 4 |
| 18A | J901035 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | 6026417 | Кронштейн | 1 |
| 20 | 7054973 | Кронштейн | 1 |
| 21 | J271025 | Болт с шайбой | 6 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | J921440 | Болт | 2 |
| 23 | J222014 | Шайба | 2 |
| 24 | J222012 | Шайба | 8 |
| 25 | J950012 | Гайка | 16 |
| 26 | 4394873 | Резиновая подушка | 4 |
| 27 | 9747854 | Кронштейн | 2 |
| 29 | 4235882 | Защитный кожух | 1 |
| 30 | 4235884 | Защитный кожух | 1 |
| 31 | 4681747 | Водяной шланг | 2 |
| 32 | 9749843 | Кронштейн | 2 |
| 33 | J271025 | Болт с шайбой | 2 |
| 33A | J901025 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | A590110 | Плоская шайба | 2 |
| 35 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
