Электрический (левый)(3)(электрический) — HITACHI EX5500E-6

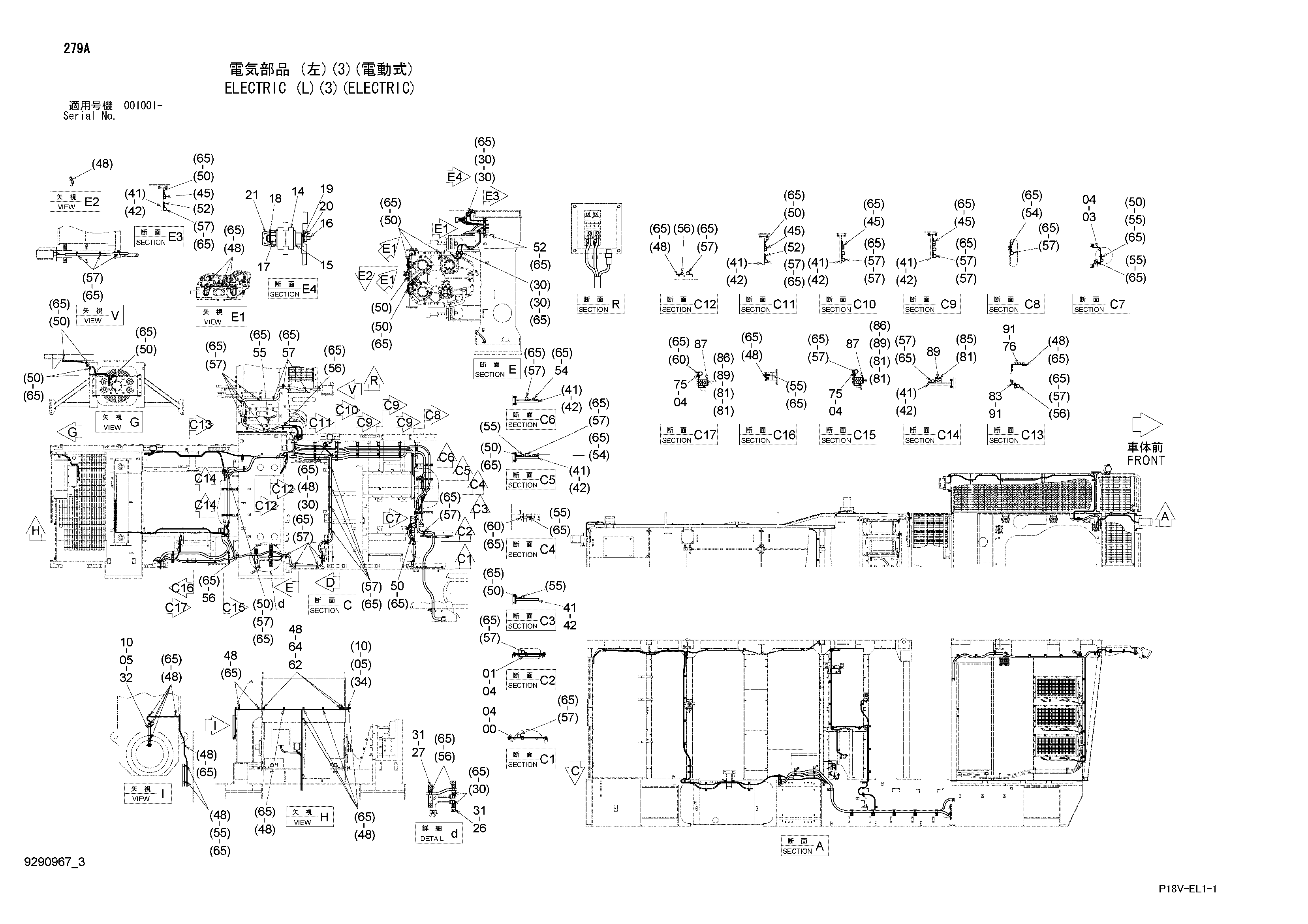

Заводская схема «Электрический (левый)(3)(электрический)» для HITACHI EX5500E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9768640 | Кронштейн | 1 |
| 01 | 9768639 | Кронштейн | 1 |
| 03 | 9768642 | Кронштейн | 1 |
| 04 | J271030 | Болт с шайбой | 8 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 4250260 | Датчик | 2 |
| 10 | A501210 | Гайка | 2 |
| 14 | 4678551 | Втулка | 4 |
| 15 | 4114405 | Шайба | 4 |
| 16 | 4675383 | Болт | 2 |
| 17 | M631619 | Корончатая гайка | 2 |
| 18 | A764028 | Шплинт | 2 |
| 19 | A590108 | Плоская шайба | 2 |
| 20 | J950008 | Гайка | 2 |
| 21 | 4158607 | Колпачок | 2 |
| 26 | 8111172 | Кронштейн | 1 |
| 27 | 8111174 | Кронштейн | 1 |
| 30 | 4448037 | Кронштейн | 7 |
| 31 | J271025 | Болт с шайбой | 4 |
| 31A | J901025 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | 8114630 | Кронштейн | 1 |
| 34 | 9769571 | Кронштейн | 1 |
| 41 | 9769078 | Кронштейн | 11 |
| 42 | J271025 | Болт с шайбой | 22 |
| 42A | J901025 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 45 | 4411911 | Зажим (28X2) | 6 |
| 48 | 4190261 | Зажим (10) | 32 |
| 50 | 4190275 | Зажим (14) | 18 |
| 52 | 4190273 | Зажим (18) | 4 |
| 54 | 4190277 | Зажим (22) | 3 |
| 55 | 4190263 | Зажим (25) | 7 |
| 56 | 4192035 | Зажим (28) | 7 |
| 57 | 4190264 | Зажим (35) | 44 |
| 60 | 4190291 | Зажим (40) | 2 |
| 62 | 4472406 | Проставка | 3 |
| 64 | J271000 | Болт с шайбой | 3 |
| 64A | J901000 | Болт | 1 |
| 64B | J222010 | Шайба | 1 |
| 65 | J271025 | Болт с шайбой | 107 |
| 65A | J901025 | Болт | 1 |
| 65B | J222010 | Шайба | 1 |
| 75 | 9769081 | Кронштейн | 2 |
| 76 | 9769087 | Кронштейн | 1 |
| 81 | 4454814 | Хомут | 6 |
| 83 | 9749843 | Кронштейн | 1 |
| 85 | J271070 | Болт с шайбой | 4 |
| 85A | J901070 | Болт | 1 |
| 85B | J222010 | Шайба | 1 |
| 86 | J901005 | Болт | 4 |
| 87 | A590110 | Плоская шайба | 4 |
| 89 | 4454820 | Кронштейн | 4 |
| 91 | J271025 | Болт с шайбой | 2 |
| 91A | J901025 | Болт | 1 |
| 91B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
